1
5
50

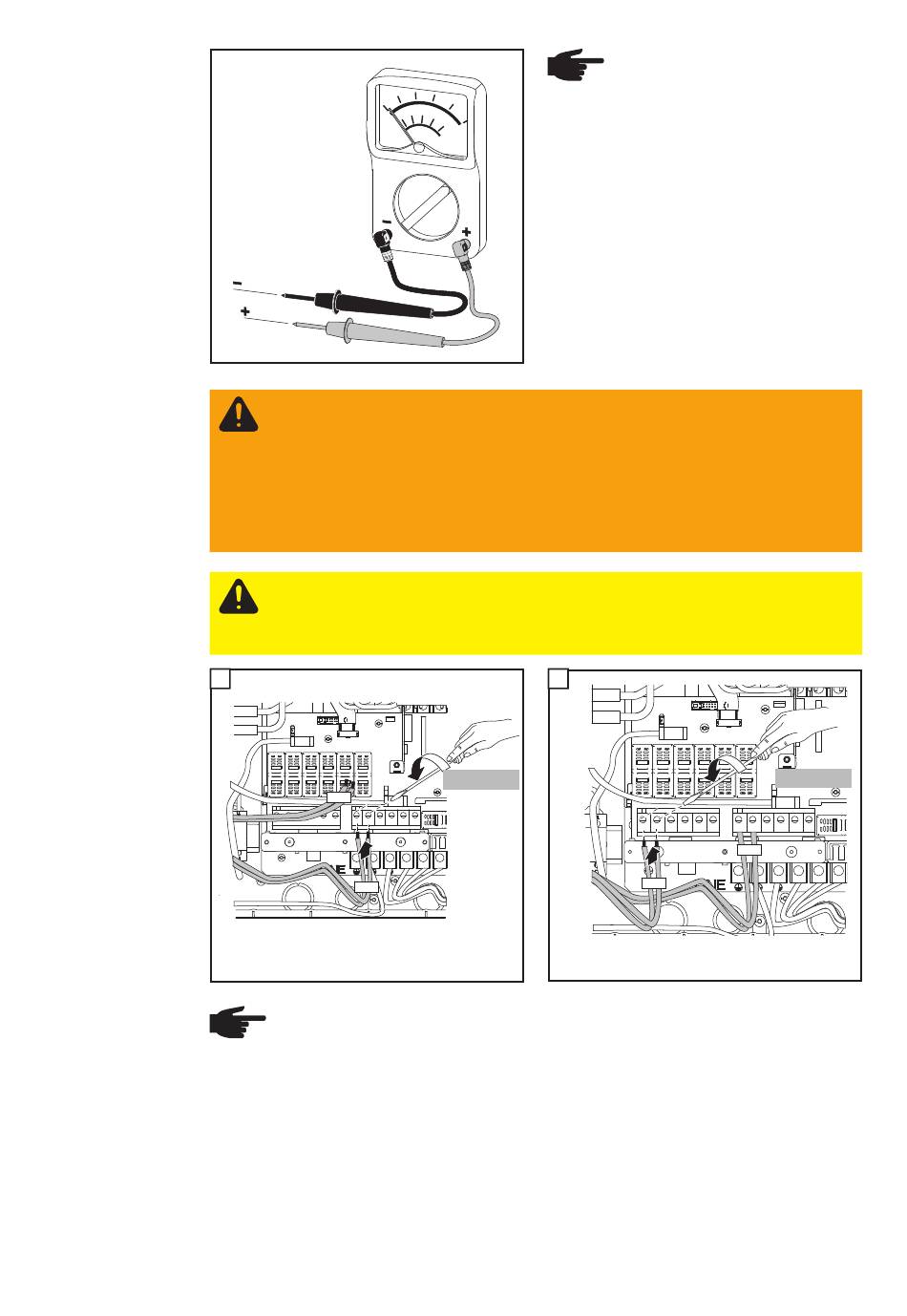

WARNUNG! Ein elektrischer Schlag kann tödlich sein. Gefahr durch DC-Span-
nung von den Solarmodulen.
Sobald ein Solarmodul-Strang angeschlossen ist, steht die untere Klammer des
jeweiligen Sicherungshalters unter Spannung (auch bei ausgeschaltetem DC
Hauptschalter).
Vor Inbetriebnahme des Wechselrichters Metallbolzen oder korrekt dimensionier-
te Strangsicherungen mit Sicherungsabdedckung in den jeweiligen Sicherungs-
halter einsetzen.
VORSICHT! Beschädigungsgefahr des Wechselrichters durch Überlast.
-
Maximal 20 A an einer einzelnen DC-Anschlussklemme anschließen.
-
DC+ und DC- Kabel polrichtig an den DC+ und DC- Anschlussklemmen des
Wechselrichters anschließen.
DC+
DC+
DC
-
DC +
1
DC-
Tightening torque for solid and stranded
wires
HINWEIS! Mit allen Kabeln eine Kabelschlaufe von min. 4 in. bilden.
Die DC-Spannung darf 600 V nicht über-
steigen, unabhängig von der Temperatur.
2
6
2
1.33 ft. lb.
3
Tightening torque for solid and stranded
wires
HINWEIS! Das Anschließen der
DC-Kabel mit falscher Polarität
kann den Wechselrichter beschä-
digen.
Polarität und Leerlauf-Spannung
überprüfen!
2
1.33 ft. lb.
DC -
DC +
DC-
1
DC+
