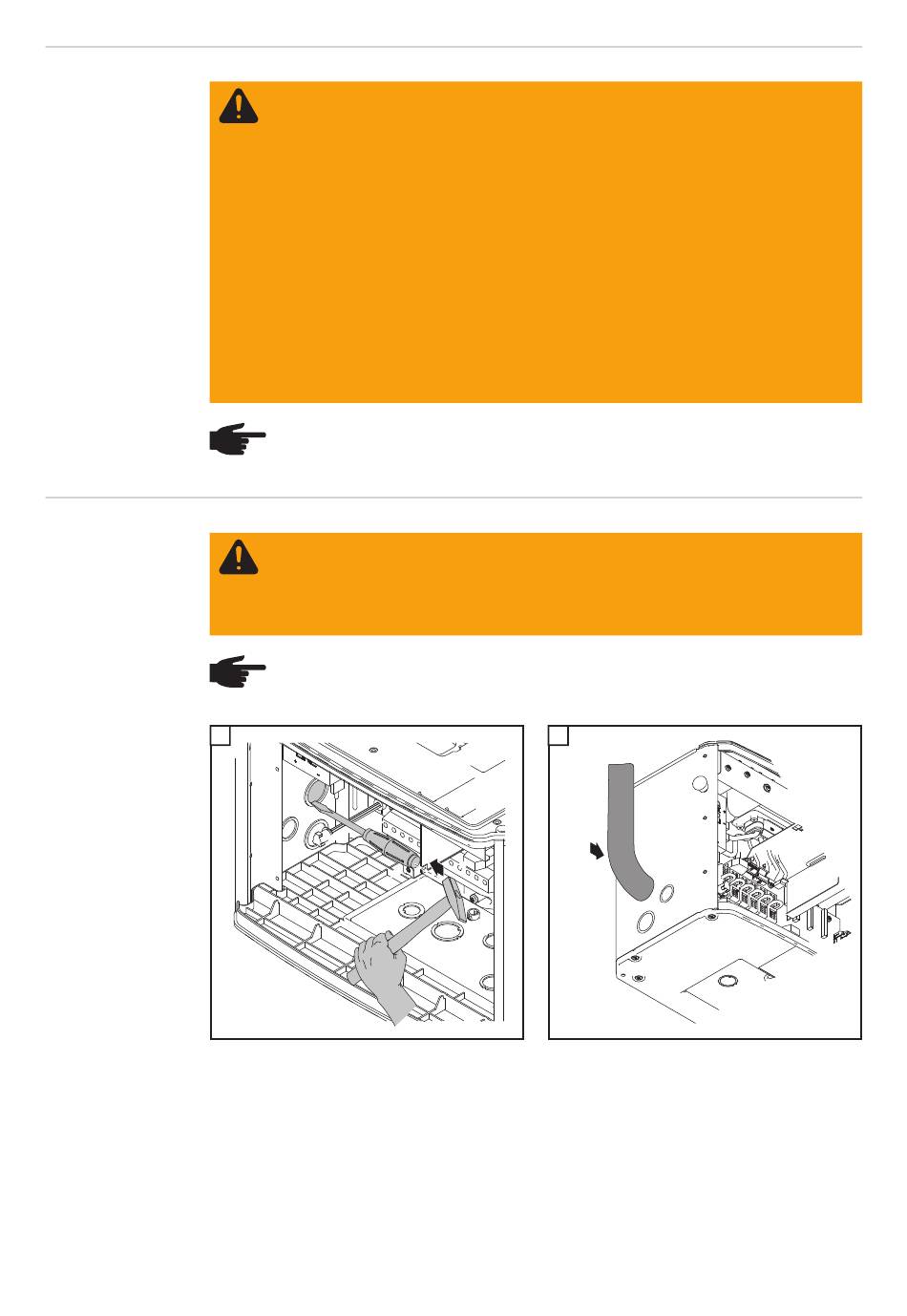

Kabelquerschnitt
der Solarmodul-
Stränge
Solarmodul-Er-
dung am Pluspol:
Solarmodul-
Stränge anschlie-
ßen
1
1
58
WARNUNG! Ein elektrischer Schlag kann tödlich sein. Unzureichend dimensio-
nierte elektrische Komponenten können schwerwiegende Personen- und Sach-
schäden verursachen.
-
Alle elektrischen Anschlüsse müssen entsprechend dem National Electrical
Code ANSI/NFPA 70 und anderen für die Installationsstelle gültigen Richtli-
nien durchgeführt werden.
-
Installationen in Kanada müssen entsprechend gültiger kanadischer Normen
durchgeführt werden.
-
Für alle Erdungskabel Kupferdrähte mit mindestens AWG 14, min. 167 °F
(75 °C), verwenden (siehe NEC Tabelle 250.122).
-
Für alle DC-Kabelverbindungen zum Wechselrichter Kupferdrähte von min-
destens AWG 14 bis maximal AWG 6, min. 167°F (75°C), verwenden. Span-
nungsabfall und andere Erwägungen können größere Kabelquerschnitte
erfordern.
-
Nur festen Draht oder Litzendraht verwenden. Keinen Fein-Litzendraht ver-
wenden
HINWEIS! Um eine effektive Zugentlastung der Solarmodul-Stränge zu gewähr-
leisten, ausschließlich gleich große Kabelquerschnitte verwenden.
WARNUNG! Ein elektrischer Schlag kann tödlich sein. Gefahr durch Netzspan-
nung und DC-Spannung von den Solarmodulen.
Der DC Hauptschalter dient ausschließlich zum stromlos Schalten des Leis-
tungsteils. Bei ausgeschaltetem DC Hauptschalter stehen Teile des Anschluss-
bereiches nach wie vor unter Spannung.
HINWEIS! Bei Montage im Außenbereich ausschließlich wasserdichte Conduit-
Fittings und Conduits verwenden. Conduit-Fittings und Conduits sind nicht im Lie-
ferumfang des Wechselrichters enthalten.
1
2
2
Conduit
1
