Solarmodul-Stränge anschließen (DC)
Solarmodul-Er-
Der Wechselrichter ist serienmäßig für eine Solarmodul-Erdung am Minuspol ausgelegt.
dung
Die Solarmodul-Erdung erfolgt über eine Sicherung im Wechselrichter.

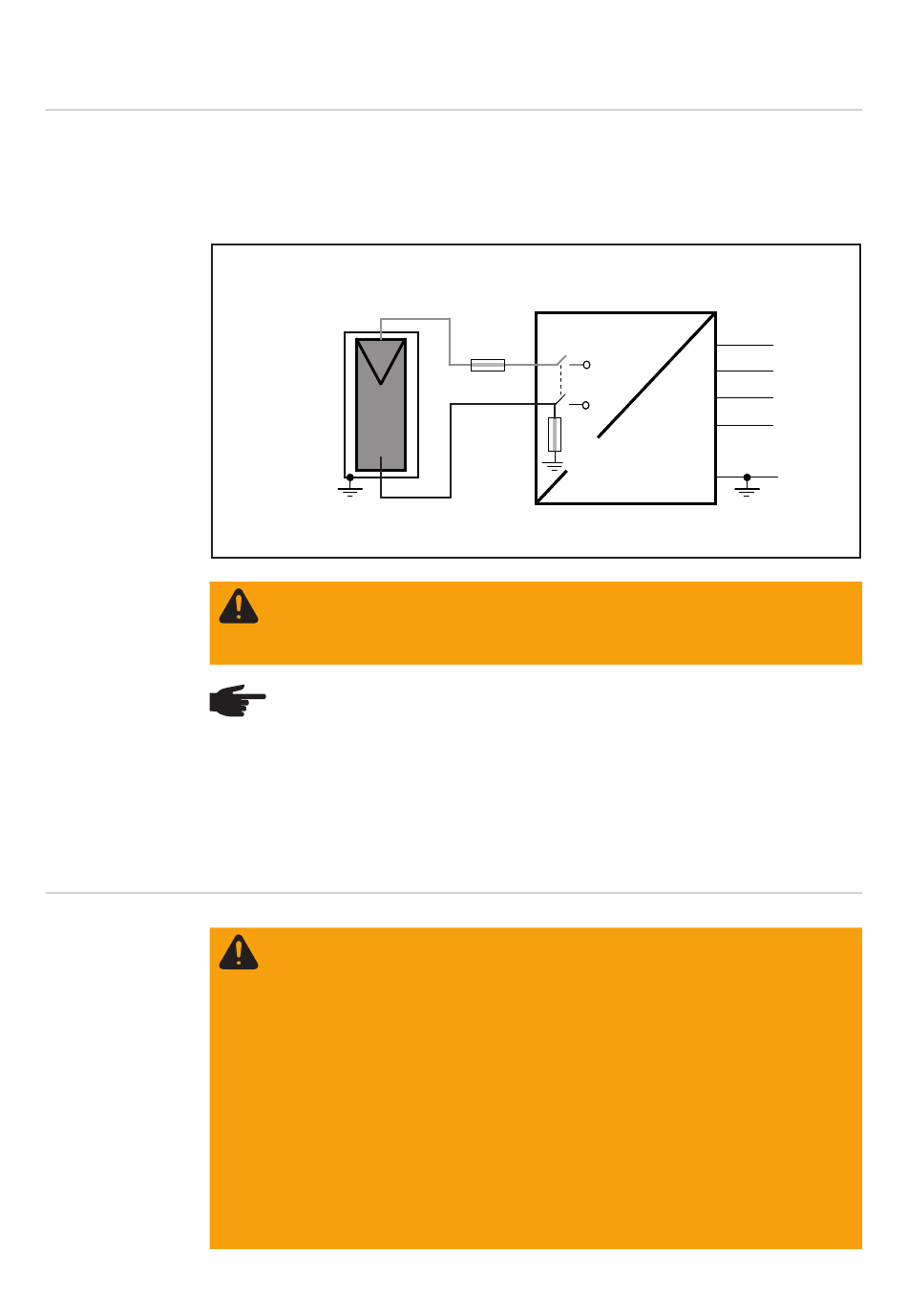

Solarmodul-Erdung am Minuspol mit Sicherung:
Kabelquerschnitt
der Solarmodul-
Stränge
48
Solar module
DC+
DC-
WARNUNG! Ein elektrischer Schlag kann tödlich sein. Bei Auftreten eines Erd-
schlusses kann ein normalerweise geerdeter Leiter ungeerdet und stromführend
werden. Ein Erdschluss muss repariert werden, bevor der Betrieb wieder aufge-
nommen wird.
HINWEIS! Die Erdung an keinem Punkt mit der negativen DC-Leitung verbinden!
Das ist bereits innerhalb des Wechselrichters erfolgt. Falls die negativen DC-Lei-
tungen an den DC-Anschlussklemmen oder vorher mit der Erdung verbunden
werden, umgeht dies das GFDI-Schutzsystem und hindert den Wechselrichter
daran, Fehlerströme zu erkennen.
Weiters trennt das Schalten des DC-Trenners in die Position „OFF" oder in einen
offenen Stromkreis-Zustand die Solarmodule nicht von der Erdung, nur die posi-
tive DC-Seite wird getrennt.
WARNUNG! Ein elektrischer Schlag kann tödlich sein. Unzureichend dimensio-
nierte elektrische Komponenten können schwerwiegende Personen- und Sach-
schäden verursachen.
-
Alle elektrischen Anschlüsse müssen entsprechend dem National Electrical
Code ANSI/NFPA 70 und anderen für die Installationsstelle gültigen Richtli-
nien durchgeführt werden.
-
Installationen in Kanada müssen entsprechend gültiger kanadischer Normen
durchgeführt werden.
-
Für alle Erdungskabel Kupferdrähte mit mindestens AWG 14, min. 167 °F
(75 °C), verwenden (siehe NEC Tabelle 250.122).
-
Für alle DC-Kabelverbindungen zum Wechselrichter Kupferdrähte von min-
destens AWG 14 bis maximal AWG 6, min. 167°F (75°C), verwenden. Span-
nungsabfall und andere Erwägungen können größere Kabelquerschnitte
erfordern.
-
Nur festen Draht oder Litzendraht verwenden. Keinen Fein-Litzendraht ver-
wenden
Inverter
DC main switch
=
String fuse
GFDI fuse
N
L1
L2
L3
~
GND
