1
10
4
DC+
1
11
2
3
2
1
5
4

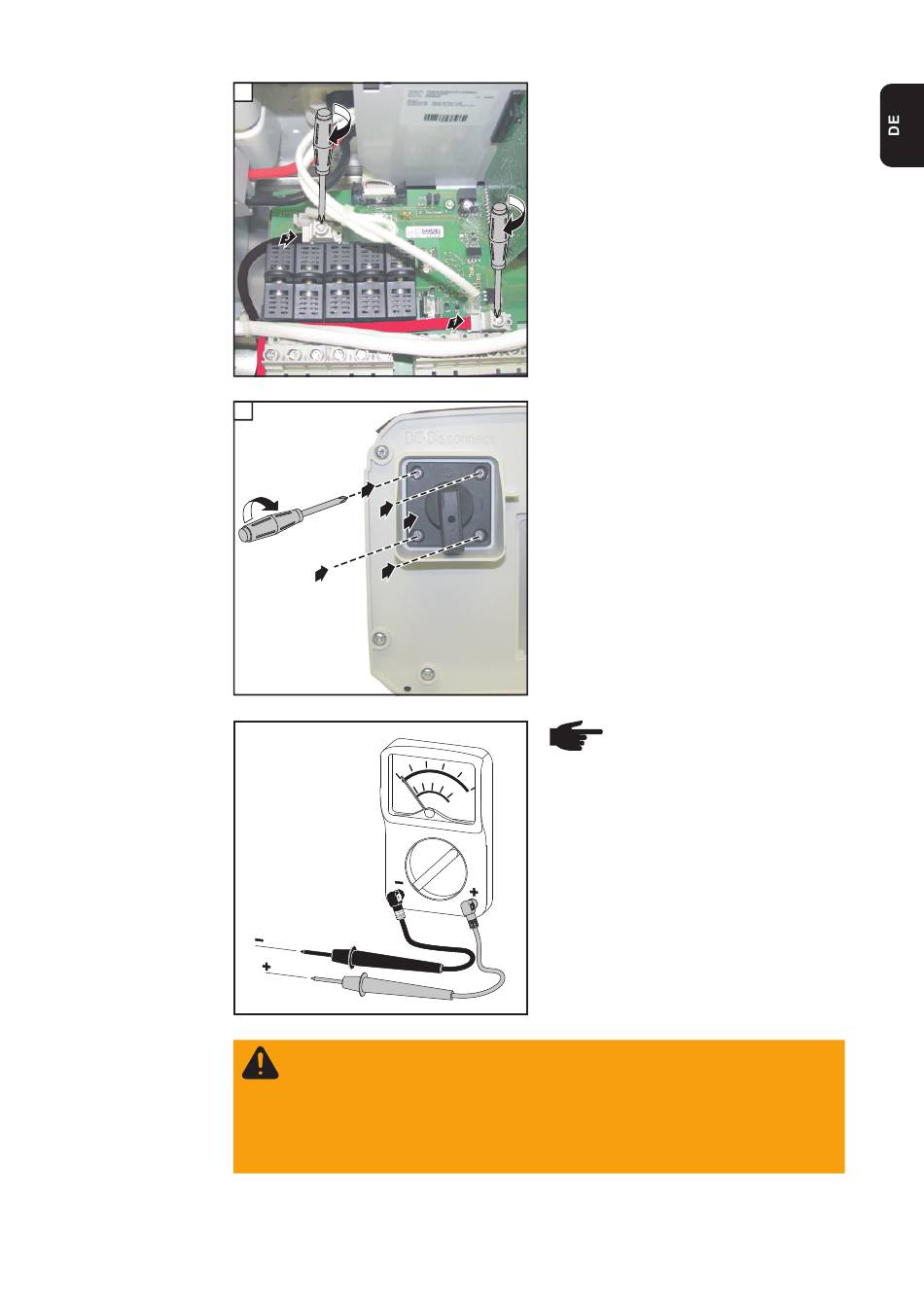

WARNUNG! Ein elektrischer Schlag kann tödlich sein. Gefahr durch DC-Span-
nung von den Solarmodulen.
Sobald Solarmodul-Stränge mittels Anschlussverteiler angeschlossen sind, ste-
hen die unteren Klammern der Sicherungshalter unter Spannung (auch bei aus-
geschaltetem DC Hauptschalter).
Vor Inbetriebnahme des Wechselrichters Metallbolzen mit Sicherungsabded-
ckung in die Sicherungshalter einsetzen.
-
Rotes Kabel am DC- Anschluss an-
schließen
-
Schwarzes Kabel am DC+ Anschluss
anschließen
2
DC-
-
Schaltergriff und Schalterplatte einset-
zen (1)
-
Schaltergriff und Schalterplatte mittels
4 Schrauben fixieren (2-3-4-5)
Anzugsmoment: 2.21 ft. lb.
HINWEIS! Das Anschließen der
DC-Kabel mit falscher Polarität
kann den Wechselrichter beschä-
digen.Polarität und Leerlauf-
Spannung überprüfen!
Die DC-Spannung darf 600 V nicht über-
steigen, unabhängig von der Temperatur.
69
