ECchain
2.3

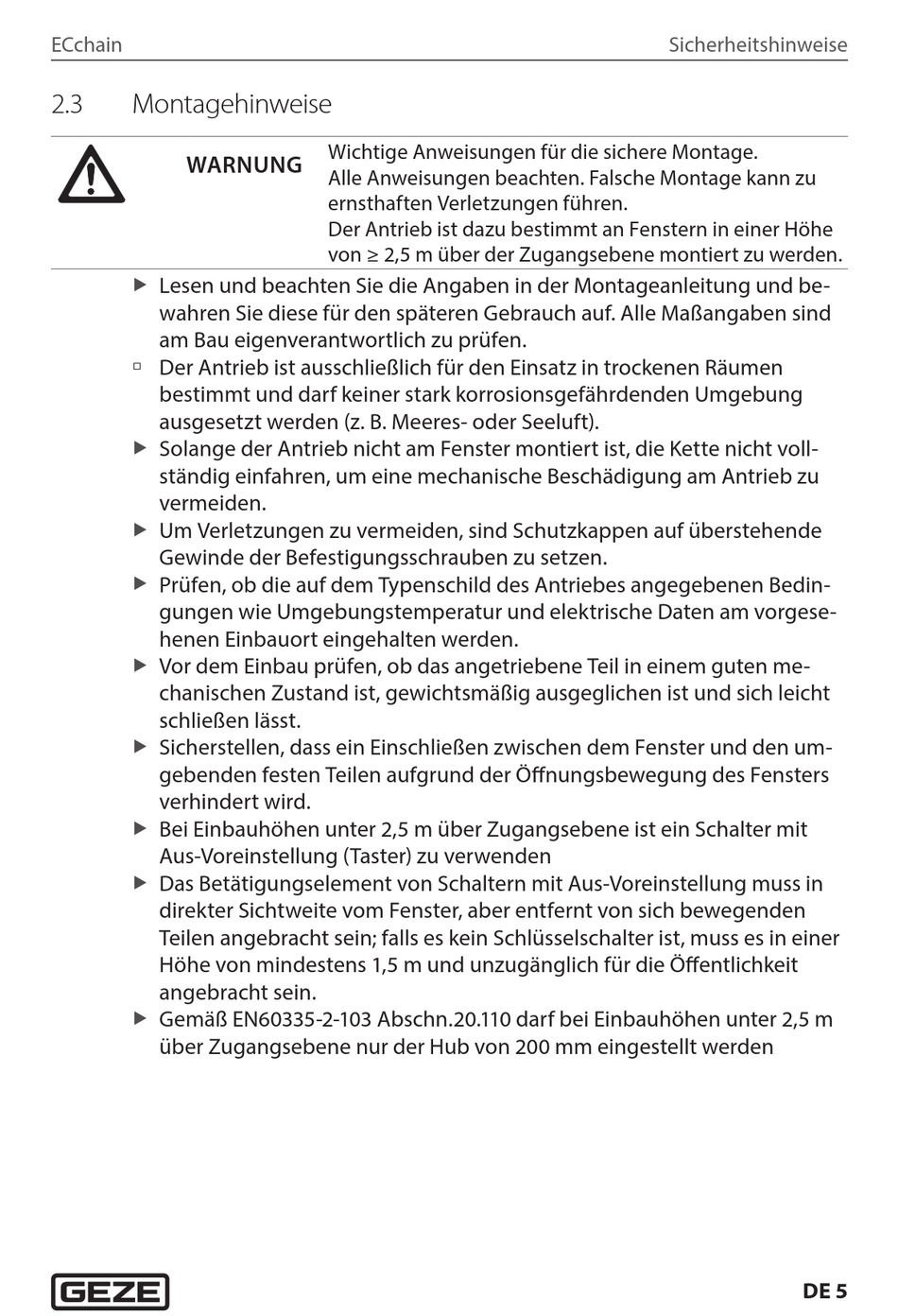

Montagehinweise

WArnung
Lesen und beachten Sie die Angaben in der Montageanleitung und be-
X
wahren Sie diese für den späteren Gebrauch auf. Alle Maßangaben sind
am Bau eigenverantwortlich zu prüfen.
à Der Antrieb ist ausschließlich für den Einsatz in trockenen Räumen
bestimmt und darf keiner stark korrosionsgefährdenden Umgebung
ausgesetzt werden (z. B. Meeres- oder Seeluft).
Solange der Antrieb nicht am Fenster montiert ist, die Kette nicht voll-
X
ständig einfahren, um eine mechanische Beschädigung am Antrieb zu
vermeiden.
Um Verletzungen zu vermeiden, sind Schutzkappen auf überstehende
X
Gewinde der Befestigungsschrauben zu setzen.
Prüfen, ob die auf dem Typenschild des Antriebes angegebenen Bedin-
X
gungen wie Umgebungstemperatur und elektrische Daten am vorgese-
henen Einbauort eingehalten werden.
Vor dem Einbau prüfen, ob das angetriebene Teil in einem guten me-
X
chanischen Zustand ist, gewichtsmäßig ausgeglichen ist und sich leicht
schließen lässt.
Sicherstellen, dass ein Einschließen zwischen dem Fenster und den um-
X
gebenden festen Teilen aufgrund der Öffnungsbewegung des Fensters
verhindert wird.
Bei Einbauhöhen unter 2,5 m über Zugangsebene ist ein Schalter mit
X
Aus-Voreinstellung (Taster) zu verwenden
Das Betätigungselement von Schaltern mit Aus-Voreinstellung muss in
X
direkter Sichtweite vom Fenster, aber entfernt von sich bewegenden
Teilen angebracht sein; falls es kein Schlüsselschalter ist, muss es in einer
Höhe von mindestens 1,5 m und unzugänglich für die Öffentlichkeit
angebracht sein.
Gemäß EN60335-2-103 Abschn.20.110 darf bei Einbauhöhen unter 2,5 m
X
über Zugangsebene nur der Hub von 200 mm eingestellt werden
Wichtige Anweisungen für die sichere Montage.
Alle Anweisungen beachten. Falsche Montage kann zu
ernsthaften Verletzungen führen.
Der Antrieb ist dazu bestimmt an Fenstern in einer Höhe
von ≥ 2,5 m über der Zugangsebene montiert zu werden.
Sicherheitshinweise
