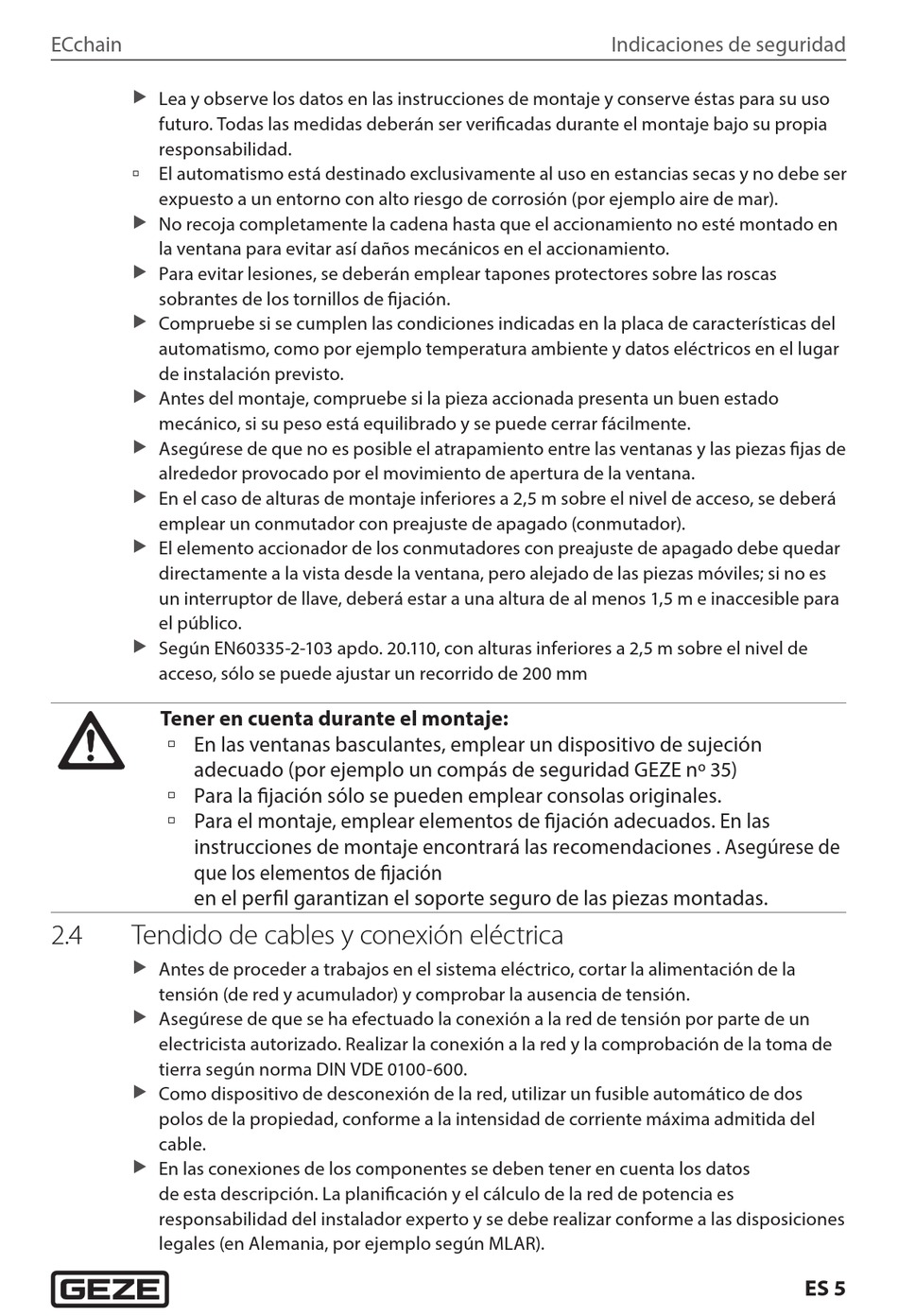

ECchain
Lea y observe los datos en las instrucciones de montaje y conserve éstas para su uso
X
futuro. Todas las medidas deberán ser verificadas durante el montaje bajo su propia
responsabilidad.
à El automatismo está destinado exclusivamente al uso en estancias secas y no debe ser
expuesto a un entorno con alto riesgo de corrosión (por ejemplo aire de mar).
No recoja completamente la cadena hasta que el accionamiento no esté montado en
X
la ventana para evitar así daños mecánicos en el accionamiento.
X Para evitar lesiones, se deberán emplear tapones protectores sobre las roscas
sobrantes de los tornillos de fijación.
X Compruebe si se cumplen las condiciones indicadas en la placa de características del
automatismo, como por ejemplo temperatura ambiente y datos eléctricos en el lugar
de instalación previsto.
Antes del montaje, compruebe si la pieza accionada presenta un buen estado
X
mecánico, si su peso está equilibrado y se puede cerrar fácilmente.
X Asegúrese de que no es posible el atrapamiento entre las ventanas y las piezas fijas de
alrededor provocado por el movimiento de apertura de la ventana.
X En el caso de alturas de montaje inferiores a 2,5 m sobre el nivel de acceso, se deberá
emplear un conmutador con preajuste de apagado (conmutador).
X El elemento accionador de los conmutadores con preajuste de apagado debe quedar
directamente a la vista desde la ventana, pero alejado de las piezas móviles; si no es
un interruptor de llave, deberá estar a una altura de al menos 1,5 m e inaccesible para
el público.
Según EN60335-2-103 apdo. 20.110, con alturas inferiores a 2,5 m sobre el nivel de
X
acceso, sólo se puede ajustar un recorrido de 200 mm
Tener en cuenta durante el montaje:
à En las ventanas basculantes, emplear un dispositivo de sujeción
adecuado (por ejemplo un compás de seguridad GEZE nº 35)
à Para la fijación sólo se pueden emplear consolas originales.
à Para el montaje, emplear elementos de fijación adecuados. En las
instrucciones de montaje encontrará las recomendaciones . Asegúrese de
que los elementos de fijación
en el perfil garantizan el soporte seguro de las piezas montadas.
2.4 Tendido de cables y conexión eléctrica
X Antes de proceder a trabajos en el sistema eléctrico, cortar la alimentación de la
tensión (de red y acumulador) y comprobar la ausencia de tensión.
X Asegúrese de que se ha efectuado la conexión a la red de tensión por parte de un
electricista autorizado. Realizar la conexión a la red y la comprobación de la toma de
tierra según norma DIN VDE 0100-600.
Como dispositivo de desconexión de la red, utilizar un fusible automático de dos
X
polos de la propiedad, conforme a la intensidad de corriente máxima admitida del
cable.
En las conexiones de los componentes se deben tener en cuenta los datos
X
de esta descripción. La planificación y el cálculo de la red de potencia es
responsabilidad del instalador experto y se debe realizar conforme a las disposiciones
legales (en Alemania, por ejemplo según MLAR).
Indicaciones de seguridad
ES 5
