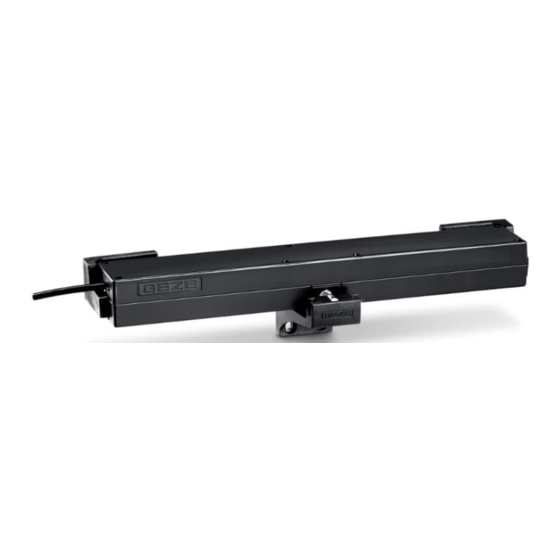

- Seite 1 ECchain 230 V AC DE Anschlussplan GB Wiring Diagram DE Kettenantrieb GB Chain drive...
-
Seite 2: Inhaltsverzeichnis
ECchain Inhaltsverzeichnis Symbole und Darstellungsmittel ............3 Sicherheitshinweise ................3 Produkthaftung........................3 Allgemeine Sicherheitshinweise..................4 Montagehinweise ......................4 Leitungsverlegung und elektrischer Anschluss .............5 Sicherheitsbewusstes Arbeiten und Benutzen ............5 Prüfen der montierten Anlage ..................6 Entsorgung der Fensteranlage ............6 Wartung .....................6 Betriebsarten ....................7 Elektrischer Anschluss ................7 Technische Daten ...................8 Anhang: Betriebsart Lüftung 200/400 ............A-1 EG-Konformitäts- und Einbauerklärungen ........A-2... -
Seite 3: Symbole Und Darstellungsmittel
ECchain Symbole und Darstellungsmittel Symbole und Darstellungsmittel Warnhinweise In dieser Anleitung werden Warnhinweise verwendet, um Sie vor Sach- und Personenschäden zu warnen. Lesen und beachten Sie diese Warnhinweise immer. Befolgen Sie alle Maßnahmen, die mit dem Warnsymbol und Warnwort gekennzeichnet sind. Warnsymbol Warnwort Bedeutung Gefahren für Personen. -
Seite 4: Allgemeine Sicherheitshinweise
Produktwartung, Informations- und Instruktionspflichten) zu beachten. Die Nichtbeachtung entbindet den Hersteller von seiner Haftungspflicht. à Nur Sachkundige, die von GEZE autorisiert sind, dürfen Montage, Funk- tionsprüfung und Wartung durchführen. Eigenmächtige Veränderungen an der Anlage schließen jede Haftung von GEZE für daraus resultierende Schäden aus. -
Seite 5: Leitungsverlegung Und Elektrischer Anschluss
Gemäß EN60335-2-103 Abschn.20.110 darf bei Einbauhöhen unter 2,5 m über Zugangsebene nur der Hub von 200 mm eingestellt werden Bei Montage beachten: à Bei Kippfenstern eine geeignete Fangsicherung verwenden (z.B. GEZE Sicherheitsschere Nr. 35) à Zur Befestigung dürfen nur Original-Konsolen verwendet werden. -
Seite 6: Sicherheitsbewusstes Arbeiten Und Benutzen
2,5 m zu prüfen und durchzuführen. Eine Maßnahme ist z.B. die Verwendung eines Schalters mit Aus-Vor- einstellung (z.B. GEZE Lüftertaster LTA-LSA Mat.Nr. 118476). Bei Kindern oder Personen mit eingeschränktem Urteilsvermögen muss ein Schlüs- selschalter mit Aus-Voreinstellung verwendet werden (z.B. GEZE Mat.Nr. -
Seite 7: Entsorgung Der Fensteranlage
à Kabel Die Teile entsprechend den gesetzlichen Bestimmungen entsorgen. Wartung GEZE schreibt eine regelmäßige Wartung (mindestens 1x jährlich) vor. Diese ist von einem Sachkundigen auszuführen. Dabei müssen die Funktion sowie der Zustand der Mechanik (Ungleichgewicht oder Anzeichen von Verschleiß, Beschädigung von Befestigungsteilen) und der elektrischen Anschlüsse überprüft werden. -
Seite 8: Betriebsarten
Betriebsarten ECchain Betriebsarten Betriebsart Lüftung 200 à Antrieb öffnet mit Lüftungsgeschwindigkeit bis zum Lüftungshub 200 mm Siehe A-I Betriebsart Lüftung 400 à Antrieb öffnet mit Lüftungsgeschwindigkeit bis zum Lüftungshub 400 mm Siehe A-I Bitte beachten Sie hierzu den zugehörigen Anschlussplan im Anhang dieses Dokuments Elektrischer Anschluss Gefahr durch elektrischen Strom! -
Seite 9: Technische Daten
ECchain Technische Daten Technische Daten Hauptmaße Mechanische Daten ECchain 230 V Zugkraft [N] Druckkraft [N] Hubgeschwindigkeit [mm/sek.] ca. 9 Endlagenabschaltung ausgefahren Endschalter Endlagenabschaltung eingefahren elektrisch, elektronisch über Stromaufnahme Überlastabschaltung elektrisch, elektronisch über Stromaufnahme Gewicht [kg] Hublänge [mm] (wählbar) 200; 400 Anschlusskabel 4 x 0,75 mm², PVC Anschlusslänge... - Seite 10 400 mm 200 mm LTA-LSA (ID: 118476) 3x1,5mm 230 V AC 230 V AC 230 V AC 230 V AC...
