5 Pneumatik

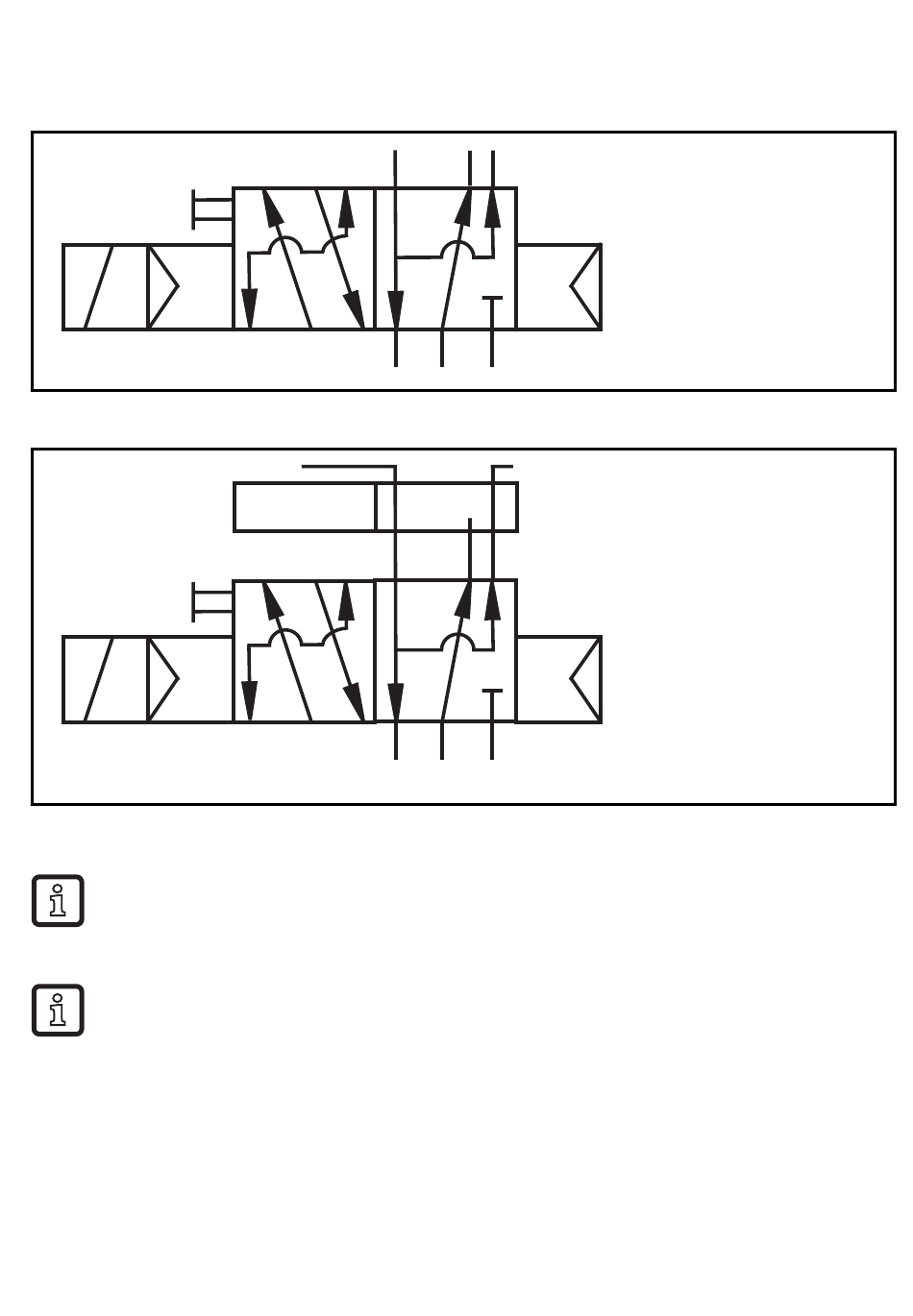

5.1 Schaltbild
14
1: 5/2-Wege-Ventil Verwendung ohne Flex-Platte
14
2: 5/2-Wege-Ventil Verwendung mit Flex-Platte
Die Flex-Platte transformiert das 5/2-Wegeventil in ein 3/2-Wegeventil mit Feder-
raumbelüftung.
Anzahl der mechanischen Schaltspiele: 5.000.000
5.2 Allgemeine Hinweise zur Druckluft
Bei allen druckluftbetriebenen Bauelementen bestimmt die Reinheit der Druckluft
die Lebensdauer und den sicheren Betrieb. In dem mitgelieferten Steuerventil wer-
den pneumatisch vorgesteuerte Ventile eingesetzt, die für einen Druckbereich von
2,5 ... 10 bar ausgelegt sind. Der Betrieb außerhalb des angegebenen Betriebs-
druckbereiches oder die Verwendung falsch aufbereiteter Druckluft kann zu dau-
6
4
2
Y
12
5
1
3
*
4
2
Y
12
5
1
3
