Bedienungsanleitung
DE

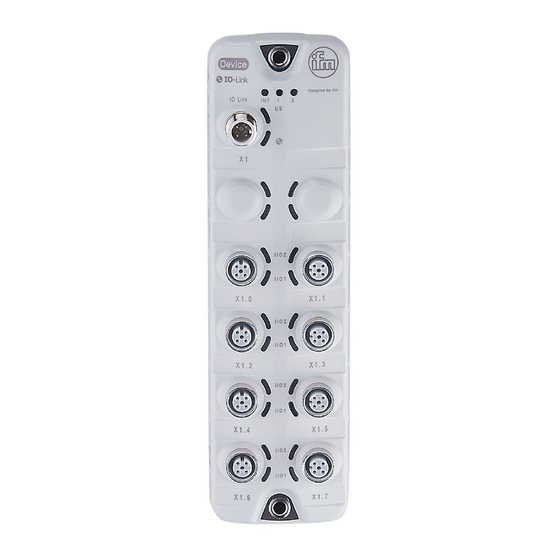

IO-Link Modul
AL2221
AL2321
AL2223
AL2323
AL2225
AL2325

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ifm AL2223

  • Seite 1 Bedienungsanleitung IO-Link Modul AL2221 AL2321 AL2223 AL2323 AL2225 AL2325...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������4 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������4 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������4 3�1 IO-Link �����������������������������������������������������������������������������������������������������������4 3�1�1 Allgemeine Informationen ���������������������������������������������������������������������4 3�1�2 Gerätespezifische Informationen ����������������������������������������������������������5 3�1�3 Verhalten bei Unterbrechung der IO-Link Kommunikation �������������������5 4 Funktion ���������������������������������������������������������������������������������������������������������������5 4�1 Galvanische Trennung der Spannungsversorgung ���������������������������������������5 4�2 Optische Signalisierung ���������������������������������������������������������������������������������6 4�3 Parametrierung ����������������������������������������������������������������������������������������������6 4�4 Eingänge/Ausgänge ��������������������������������������������������������������������������������������6 4�5 Spannungsversorgung ����������������������������������������������������������������������������������6...
  • Seite 3 8�1 AL2x21, AL2x23 �������������������������������������������������������������������������������������������16 8�2 AL2x25 ���������������������������������������������������������������������������������������������������������17 9 Technische Daten ����������������������������������������������������������������������������������������������18 10 Wartung, Instandsetzung und Entsorgung ������������������������������������������������������18 10�1 Reinigen der Gehäuseoberfläche ��������������������������������������������������������������18 11 Zulassungen/Normen ���������������������������������������������������������������������������������������18...
  • Seite 4: Vorbemerkung

    1 Vorbemerkung ► Handlungsanweisung > Reaktion, Ergebnis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� Information Ergänzender Hinweis� 2 Sicherheitshinweise • Lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung� Verge- wissern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet�...
  • Seite 5: 3�1�2 Gerätespezifische Informationen

    Konfiguration des Gerätes notwendigen IODDs, detaillierte Informationen über Prozessdatenaufbau, Diagnoseinformationen und Parameteradressen sowie alle notwendigen Informationen zur benötigten IO-Link-Hardware und Software finden Sie unter www�ifm�com� 3.1.3 Verhalten bei Unterbrechung der IO-Link Kommunikation Mit dem Parameter "Output state COM lost / PD invalid" (Index 15000) kann eingestellt werden, wie sich die Ausgänge verhalten sollen, wenn die IO-Link-...
  • Seite 6: 4�2 Optische Signalisierung

    - der Port-Gruppe 2 (X1�4���X1�7 --> LEDs I/O 2 blinken, rote LED 2 an) • einen internen Fehler (rote LED INT an) 4.3 Parametrierung Für IO-Link-Parametrierung stehen gerätespezifische Parametrierlisten zur Verfü- gung unter www�ifm�com 4.4 Eingänge/Ausgänge Das Gerät verfügt über 8 Ports (X1�0���X1�7)� Jeder Port hat 2 Digitaleingänge/ Digitalausgänge�...
  • Seite 7: 4�5�3 Sensorversorgung Uai

    4.5.3 Sensorversorgung UAi Das Gerät hat 8 Sensorversorgungen� Alle Sensorversorgungen haben eine gemeinsame Kurzschlussüberwachung� Die Ausgangsspannung der Sensorver- sorgungen ist proportional zur Betriebsspannung, die innerhalb der IO-Link-Spezi- fikation variieren kann (18���30 V DC)� 4.5.4 Verhalten bei Unterspannung Sinkt die Versorgungsspannung der Ausgänge (UA) für eine Port-Gruppe unter 16 V, schalten alle Ausgänge dieser Port-Gruppe ab�...
  • Seite 8: 4�6�1 Entprellen

    Jeder dieser Filter kann separat über IO-Link konfiguriert werden� Weitere Infor- mationen stehen in der IODD, abrufbar unter www�ifm�com� Das Gerät erkennt Signale, die mindestens 2 ms lang sind� Kürzere Signale werden nicht erkannt� Periodische Signale werden nur zuverlässig erkannt, wenn die Signalperio- de mindestens doppelt so lang ist wie die Zykluszeit�...
  • Seite 9: 4�6�2 Halten

    Zeitdiagramm Entprellfilter: Digitaleingang Entprellfilter- Ausgang IO-Link- Prozessdaten 1: Haltezeit 2: Zykluszeit 4.6.2 Halten Dieser Filter verlängert kurze Eingangsimpulse� Über folgende Parameter wird der Filter konfiguriert: • Haltezeit: Impulsdauer, auf die kurze Impulse verlängert werden sollen� Im- pulse, die länger als die Haltezeit anliegen, werden nicht verlängert� •...
  • Seite 10: 4�6�3 Invertieren

    Zeitdiagramm Filter Halten mit Haltestatus LOW: Filter Halten Eingang Filter Halten Ausgang IO-Link- Prozessdaten 1: Haltezeit 2: Zykluszeit Eingangssignale, die kürzer als die Zykluszeit sind, werden nicht zuverläs- sig übertragen� Um eine korrekte Signalübertragung via IO-Link sicherzu- stellen, muss der Filter Halten verwendet werden� 4.6.3 Invertieren Dieser Filter invertiert anliegende Eingangssignale�...
  • Seite 11: Montage

    5 Montage ► Anlage während der Montage spannungsfrei schalten� ► Zur Montage eine plane Montagefläche wählen� ► Modul auf der Montagefläche mit Montageschrauben und Unterlegscheiben Größe M5 befestigen� Anzugsdrehmoment 1,8 Nm� ► Anschlussstecker der Sensoren mit den M12-Buchsen verbinden� Anzugsdrehmoment max� 1 Nm� ►...
  • Seite 12: 6�2 Eingangsbeschaltung

    6.2 Eingangsbeschaltung Das Gerät verfügt über digitale Typ-3-Eingänge� Angeschlossene Geräte müssen sich für diese Eingänge eignen� Maximale Kabellänge: 20 m 6.3 Pinbelegung AL2x21, AL2x25: M12-Stecker, A-codiert IO-Link (X1) 1: + 24 V DC (US) 2: nicht belegt 3: GND (US) 4: IO-Link AL2x23: M12-Stecker, A-codiert...
  • Seite 13: 7�1 Al2X21, Al2X23

    AL2x21, AL2x23, AL2x25: M12-Stecker, A-codiert Ports (X1.0...X1.7) 1: + 24 V DC (UA und UAi) 2: Eingang/Ausgang I/O2 3: GND (UA und UAi) 4: Eingang/Ausgang I/O1 5: nicht belegt 7 Bedien- und Anzeigeelemente 7.1 AL2x21, AL2x23 AL2x21 1: LED INT interner Fehler 2: LED 1 Fehler Port-Gruppe 1...
  • Seite 14: 7�2 Al2X25

    7.2 AL2x25 AL2x25 1: LED INT interner Fehler 2: LED 1 Fehler Port-Gruppe 1 3: LED 2 Fehler Port-Gruppe 2 4: LED UA Versorgungsspannung Ports 5: LED UAi Versorgungsspannung Sensoren 6: LED I/O2 Status Eingang/Ausgang I/O2 7: LED I/O1 Status Eingang/Ausgang I/O1 IO-Link-Kommunikation 8: LED Versorgungsspannung...
  • Seite 15: 7�3 Leds

    7.3 LEDs Farbe Modus Status Bezeichnung interner Fehler kein interner Fehler Gerät im Betriebsmodus Kurzschluss in Port-Gruppe 1 kein Fehler in Port-Gruppe 1 Gerät im Betriebsmodus Kurzschluss in Port-Gruppe 2 kein Fehler in Port-Gruppe 2 Gerät im Betriebsmodus grün Spannungsversorgung ≥ 18 V Spannungsversorgung <...
  • Seite 16: Maßzeichnung

    8 Maßzeichnung 8.1 AL2x21, AL2x23 P_MZ_e500_0011 Original Scale Drawing (MTD) 59,3 M12x1 M12x1 38,4 333,4% EPS Source Maße [mm] Product Scale Drawing Frame Size: 80 mm x 76,5 mm 59,3 M12x1 M12x1 38,4...
  • Seite 17: 8�2 Al2X25

    8.2 AL2x25 P_MZ_e500_0010 Original Scale Drawing (MTD) 59,3 M12x1 M12x1 34,4 38,4 333,4% EPS Source Maße [mm] Product Scale Drawing Frame Size: 80 mm x 76,5 mm 59,3 M12x1 M12x1 34,4 38,4...
  • Seite 18: Technische Daten

    9 Technische Daten Technische Daten und weitere Informationen unter www�ifm�com 10 Wartung, Instandsetzung und Entsorgung Der Betrieb des Gerätes ist wartungsfrei� Entsorgen Sie das Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen� 10.1 Reinigen der Gehäuseoberfläche ► Gerät von der Betriebsspannung trennen�...
