Betriebsanleitung
DE
Mehrwertpackung MVQ201
mit Steuerventil

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ifm MVQ201

Inhaltszusammenfassung für ifm MVQ201

  • Seite 1 Betriebsanleitung Mehrwertpackung MVQ201 mit Steuerventil...

  • Seite 2: Verwendete Symbole

    1 Vorbemerkung Technische Daten, Zulassungen, Zubehör und weitere Informationen unter www.ifm.com. Beachten Sie die jeweiligen Bedienungsanleitungen der Einzelkomponenten dieses Sets. 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich.

  • Seite 3: Bestimmungsgemäße Verwendung

    3 Bestimmungsgemäße Verwendung Das Set ist für den Einsatz an pneumatischen Schwenkantrieben konzipiert. Es steuert das automatisierte Stellglied an und meldet dessen Position. Der mitgelieferte Sensor (MVQ201) ist nur für den Betrieb an einem IO-Link- Master mit A-Port zulässig. 3.1 Produktübersicht...

  • Seite 4: Montage

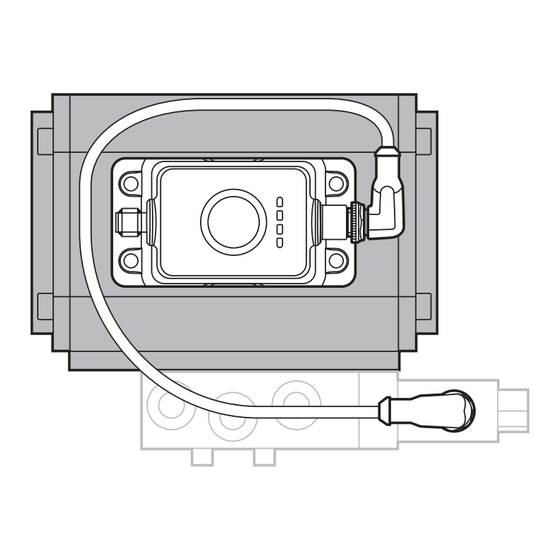

    3.1.1 Einzelkomponenten 1: Standard-Stellglied 2: Ventilsensor MVQ201 3: Verbindungskabel 4: M12-Anschluss Ventilsteuerung 5: Hafner Steuerventil 4 Montage ► Anlage während der Montage spannungsfrei schalten. ► Sicherstellen, dass die Maschine stillsteht. ► Den Antrieb während der Montage nicht in Betrieb setzen.
  • Seite 5 4.1 Montage des Steuerventils Befolgen Sie die Sicherheitsbestimmungen und Vorschriften für die Einrichtung pneumatischer Anlagen. Montagearbeiten sind nur nach vorherigen Unterbre- chungen der Druckluftversorgung zulässig. Folgende Reihenfolge der Installation einhalten (Deinstallation in umgekehrter Reihenfolge): 1. Mechanische Befestigung 2. Elektrischer und pneumatischer Anschluss 3.

  • Seite 6: Allgemeine Hinweise Zur Druckluft

    5 Pneumatik 5.1 Schaltbild 1: 5/2-Wege-Ventil Verwendung ohne Flex-Platte 2: 5/2-Wege-Ventil Verwendung mit Flex-Platte Die Flex-Platte transformiert das 5/2-Wegeventil in ein 3/2-Wegeventil mit Feder- raumbelüftung. Anzahl der mechanischen Schaltspiele: 5.000.000 5.2 Allgemeine Hinweise zur Druckluft Bei allen druckluftbetriebenen Bauelementen bestimmt die Reinheit der Druckluft die Lebensdauer und den sicheren Betrieb.

  • Seite 7: Spezifikation Der Druckluftreinheit

    erhaften Undichtigkeiten oder irreparablen Beschädigungen der pneumatischen Bauelemente und zu Fehlfunktionen führen. Druckspitzen über dem erlaubten Betriebsdruck sind durch technisch anerkannte Maßnahmen zu verhindern. Nicht nur der Druck, sondern auch die Reinheit der Druckluft bestimmt die Lebensdauer der Steuerventile und sorgt für einen sicheren Betrieb. Für eine lange Lebensdau- er müssen bestimmte Anforderungen erfüllt werden.

  • Seite 8: Fehlerbehebung

    Wird geölte Druckluft eingesetzt, darf nur Öl der Klasse 1 (ohne Additive), HLP -Öle nach DIN 51524 Teil 2 verwendet werden. Das verwendete Öl darf die einge- setzten Werkstoffe nicht angreifen. 6 Elektrischer Anschluss MVQ201 ► Anlage spannungsfrei schalten und Gerät anschließen. MVQ201...

  • Seite 9: Instandhaltung / Wartung

    Symptom Ursache Lösung Antrieb zeigt invertiertes Anschlüsse 2 und 4 des Steuerventil um 180° Verhalten (öffnet bei Steuerventils vertauscht gedreht montieren Schließbefehl und umge- kehrt) Keine Bewegung des Steu- Druckluftversorgung nicht Überprüfen und herstellen erventils trotz korrektem sichergestellt der Druckluftversorgung elektrischen Anschlusses Keine Bewegung des Steu- Fehlmontage der Flex-...
