- Seite 1 Bedienungsanleitung IO-Link CompactLine Modul AL2400 AL2401...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������3 4 Funktion ���������������������������������������������������������������������������������������������������������������3 4�1 Kommunikation, Parametrierung, Auswertung ����������������������������������������������3 4�1�1 IO-Link-Daten ���������������������������������������������������������������������������������������3 4�1�2 Optische Signalisierung ������������������������������������������������������������������������4 4�1�3 Parametrierung �������������������������������������������������������������������������������������4 4�2 Digitale Eingänge ������������������������������������������������������������������������������������������4 4�3 Sensorversorgung �����������������������������������������������������������������������������������������4 5 Montage ���������������������������������������������������������������������������������������������������������������5 6 Elektrischer Anschluss �����������������������������������������������������������������������������������������6 6�1 Eingangsbeschaltung ������������������������������������������������������������������������������������7 6�2 IO-Link-Beschaltung ��������������������������������������������������������������������������������������7 7 Pinbelegung ���������������������������������������������������������������������������������������������������������7... -
Seite 3: Vorbemerkung
1 Vorbemerkung ► Handlungsanweisung > Reaktion, Ergebnis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� Information Ergänzender Hinweis� 2 Sicherheitshinweise • Lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung� Verge- wissern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet�... -
Seite 4: 4�1�2 Optische Signalisierung
X1�0 Byte 2 (SC) Betriebsmittelkennzeichnung Byte 3 Beim AL2400 werden die Datenbits 4���7 der Bytes 0,1 und 2 mit '0' übermittelt� 4.1.2 Optische Signalisierung Das Gerät - zeigt den aktuellen Zustand eines Eingangs an (gelbe LED)� - signalisiert einen fehlerfreien Betrieb (grüne PWR/FLT-LED leuchtet)�... -
Seite 5: Montage
Der Summenstrom beträgt maximal 400 mA (AL2400) oder maximal 800 mA (AL2401)� Jede Sensorversorgung verfügt über eine Kurzschlussüberwachung� Die Ausgangsspannung der Sensorversorgung ist linear abhängig von der Eingangsspannung (U +-Leitung des IO-Link-Ports)� Die Spannung kann sich innerhalb der IO-Link-Spezifikation (18���30 V) bewegen�... -
Seite 6: Elektrischer Anschluss

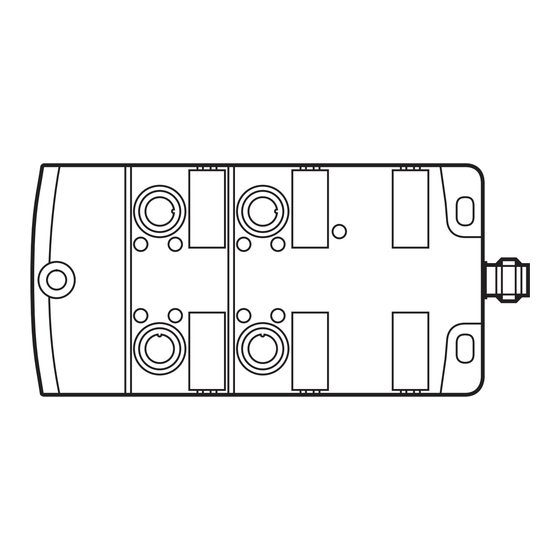

1: Montageschrauben und Unterlegscheiben Größe M4 (nicht im Lieferumfang enthalten)� Anzugsdrehmoment 1,8 Nm� 2: M12-Stecker� Anzugsdrehmoment 0,8���1,5 Nm� Maximales Anzugsdrehmoment der Verbindungskabel beachten� 6 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden� Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen�... -
Seite 7: 6�1 Eingangsbeschaltung
Sensorversorgungen abhängig� Pro Sensorversorgung können bis zu 100 mA entnommen werden, das Gerät selbst benötigt 50 mA� Der Gesamtstrom (AL2400 = 450 mA und AL2401 = 850 mA) muss vom angeschlossenen IO-Link-Master bereitgestellt werden� Bei einer Unterbrechung der U + -Leitung kann es zu einer Speisung des Geräts... -
Seite 8: Bedien- Und Anzeigeelemente
8 Bedien- und Anzeigeelemente 1: LED PWR / FLT 2: LED IN 1: LED PWR / FLT 2: LED IN LED PWR / FLT grün leuchtet: alles o�k� LED PWR / FLT rot leuchtet: Kurzschluss an einer oder mehreren Sensorversor- gungen LED PWR / FLT aus: Unterspannung oder spannungsloses System... -
Seite 9: Wartung, Instandsetzung Und Entsorgung
LED IN Eingang gelb aus: Eingang liefert ein LOW nach Typ2 9 Wartung, Instandsetzung und Entsorgung Der Betrieb des Gerätes ist wartungsfrei� Entsorgen Sie das Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen� 10 Technische Daten Technische Daten und weitere Informationen unter www�ifm�com...
