Originalbetriebsanleitung
DE

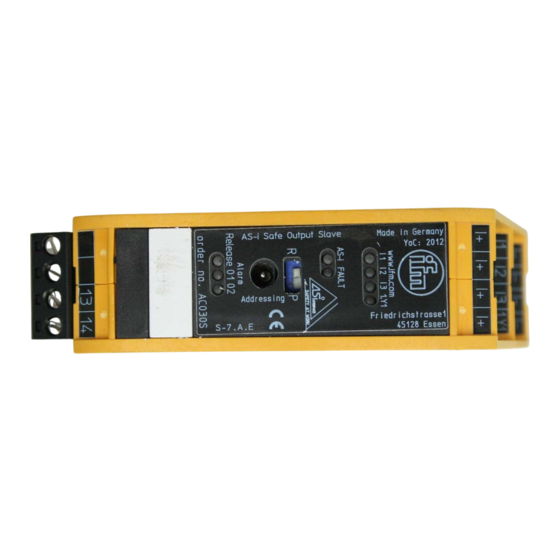

Sicheres AS-i Ausgangsmodul
YoC: 2021
AC030S
7390740/04

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ifm AC030S

  • Seite 1 Originalbetriebsanleitung Sicheres AS-i Ausgangsmodul YoC: 2021 AC030S 7390740/04...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Sicherheitshinweise ����������������������������������������������������������������������������������������������3 2 Durchführung der Installation / Inbetriebnahme ���������������������������������������������������4 3 Bedien- und Anzeigeelemente������������������������������������������������������������������������������6 4 Montage����������������������������������������������������������������������������������������������������������������6 5 Elektrischer Anschluss������������������������������������������������������������������������������������������6 6 Reaktionszeiten ����������������������������������������������������������������������������������������������������9 7 Betrachtung der Restfehlerwahrscheinlichkeit gemäß IEC 61508 �������������������������������������������������������������������������������������������������10 8 Adressieren���������������������������������������������������������������������������������������������������������10 9 Programmieren ��������������������������������������������������������������������������������������������������� 11 10 Betrieb ��������������������������������������������������������������������������������������������������������������12 10�1 Diagnose über ASIMON Konfigurationssoftware ���������������������������������������13 11 Technische Daten ���������������������������������������������������������������������������������������������14 12 Zulassungen ����������������������������������������������������������������������������������������������������16...
  • Seite 3: Sicherheitshinweise

    1 Sicherheitshinweise Befolgen Sie die Angaben der Betriebsanleitung� Nichtbeachten der Hinweise, Verwendung außerhalb der nachstehend genannten bestimmungsgemäßen Verwendung, falsche Installation oder Handhabung können Beeinträchtigungen der Sicherheit von Menschen und Anlagen zur Folge haben� Für Montage und bestimmungsgemäße Verwendung des Geräts sind die Hinweise in dieser Betriebsanleitung genau zu beachten und ggf�...
  • Seite 4: Durchführung Der Installation / Inbetriebnahme

    2 Durchführung der Installation / Inbetriebnahme Anwendungsbereiche Das sichere AS-i Relaisausgangsmodul mit konventionellen Eingängen ist eine dezentrale Ausgabe-Baugruppe zur sicheren Ansteuerung von Aktuatoren im AS- Interface Safety at Work System� Zu diesem Zweck wird über das AS-i System eine Codetabelle mit 7 x 4 Bit übertragen, die vom AS-i Sicherheitsmonitor (z�...
  • Seite 5 Wichtiger Hinweis: Die hier beschriebenen Produkte wurden entwickelt, um als Teil einer Gesamtanlage oder Maschine sicherheitsgerichtete Funktionen zu übernehmen� Ein komplettes sicherheitsgerichtetes System enthält in der Regel Sensoren, Auswerteeinheiten, Meldegeräte und Konzepte für sicheres Abschalten� Es liegt im Verantwortungsbereich des Herstellers einer Anlage oder Maschine, die korrekte Gesamtfunktion sicherzustellen�...
  • Seite 6: Bedien- Und Anzeigeelemente

    3 Bedien- und Anzeigeelemente LEDs 1: Schiebeschalter R/P 2: Adressierstecker 3: Combiconstecker mit Schraubklemmen (optional) 4 Montage Montieren Sie das sichere AS-i Ausgangsmodul auf eine 35 mm-Profilschiene� Die Schutzart des Gerätes beträgt IP20, daher sollte es an einem geschützten Ort mit einer Schutzart IP54 oder höher montiert werden (z�...
  • Seite 7 Anschlussbelegung AS-i + AS-i - I- I- I- I- Sensorversorgung aus AS-i I1 I2 I3 I.Y1 (+24 V Ausgang) I+ I+ I+ I+ I-:: Sensorversorgung aus AS-i (0 V) LEDs 1 I1���I3 / 1�Y1: nicht sichere Schalteingänge LEDs 2 13-14 / 23-24: sicherer Relaisausgang LEDs 1: Schaltzustandsanzeige...
  • Seite 8: Datenbits

    Datenbits Datenbit In/Out 1�Y1 I-2 / O-2 I-1 / O-1 Aktivierte Eingänge Bit D3-D0 XXX1 XX1X X1XX 1�Y1 1XXX Aktivierter Alarmausgang Bit D3-D0 XXX1 Aktivierter Prozessausgang Bit D3-D0 XX1X X = zufällig Parameterbits Parameterbit default: Parameterbit Beschreibung 1: Eingang I1 0: Hilfssignal 1 (Fehlerentriegelung) oder Hilfssignal 2 (Wiederanlaufsperre) 1: Prozessfreigabe...
  • Seite 9: Reaktionszeiten

    Achtung: sicherer Relaisausgang Der sichere Relaisausgang ist mit zwangsgeführten Relaiskontakten realisiert� Schaltet eines der beiden internen Relais nicht (z� B� durch Ver- schweißen der Kontakte), wird dies im sicheren Ausgangsmodul erkannt� Die Relaiskontakte 13-14 und 23-24 sind potentialfreie Schließerkontakte� Achtung! Die Verdrahtung beeinflusst die erreichbare Steuerungskategorie.
  • Seite 10: Betrachtung Der Restfehlerwahrscheinlichkeit

    7 Betrachtung der Restfehlerwahrscheinlichkeit gemäß IEC 61508 Zur Berechnung der PFH (probability of a dangerous failure per hour) einer sicher- heitsgerichteten Funktion sind die PFH-Werte aller in dieser Funktion benutzten Komponenten zu berücksichtigen� Die Wahrscheinlichkeit eines gefahrbringenden Ausfalls (PFD) ist 9,25 x 10 /h �...
  • Seite 11: Programmieren

    Alle sicheren Ausgangsmodule mit derselben sicheren AS-i-Adresse schalten im Auslieferungszustand par allel� Mit den Parameterbits kann dies verändert werden� 9 Programmieren Programmierung der sicherheitsrelevanten AS-i Adresse 1� Den Schalter des Gerätes auf P (Programmieren) stellen (Lauflicht der Eingän- ge I1-I3/1�Y1)� 2�...
  • Seite 12: Betrieb

    10 Betrieb Prüfen Sie, ob das Gerät sicher funktioniert� Anzeige durch LEDs: • LEDs 1 gelb: Eingänge geschaltet • LED 2 grün: Spannungsversorgung o�k� • LED 2 rot leuchtet: AS-i Kommunikationsfehler, Slave nimmt nicht am „normalen“ Datenverkehr teil, z� B� Slaveadresse 0 •...
  • Seite 13: 10�1 Diagnose Über Asimon Konfigurationssoftware

    Hierzu ist in der ASIMON Projektierung für jedes sichere Aus- gangsmodul ein entsprechender Diagnosebaustein einzufügen� In diesem muss die nicht sichere Adresse des Ausgangsmoduls AC030S sowie der Diagnosetyp eingetragen werden� Für das sichere Ausgangsmodul stehen zwei Diagnosetypen zur Verfügung: Typ2 und Typ3�...
  • Seite 14: Technische Daten

    11 Technische Daten 4 nicht sichere Eingänge / Elektrische Ausführung 2 nicht sichere LED-Ausgänge / 1 sicherer Relaisausgang 26,5 ��� 31,6 V DC Betriebsspannung „supply class 2“ gemäß cULus Stromaufnahme ≤ 200 mA Eingänge Beschaltung DC PNP Eingangsspannungsbereich Sensor 18���30 V DC Spannungsversorgung aus AS-i Kurzschlusserkennung...
  • Seite 15 7 [Hex] / A�E [Hex] EN 62026-2 Gehäusewerkstoffe Maße (H x B x T) 108 x 25 x 105 mm Zusätzliche technische Spezifikation für AC030S in Zusammenhang mit der cULus-Zulassung (UL508) Betriebsspannung 30 V, 9 W Externe Absicherung Eine isolierte Quelle mit einer sekundären Leerlaufspannung <...
  • Seite 16: Zulassungen

    12 Zulassungen - cULus (UL508) - TÜV Nord 13 Maßzeichnung...
