1 Vorbemerkung ► Handlungsanweisung > Reaktion, Ergebnis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� Information Ergänzender Hinweis� 2 Sicherheitshinweise • Lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung� Verge- wissern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet�...
Prozessdatenaufbau, Diagnoseinformationen und Parameteradressen sowie alle notwendigen Informationen zur benötigten IO-Link-Hardware und -Software finden Sie unter www�ifm�com� Für dieses Gerät stehen zwei verschiedene IODDs zur Verfügung� Eine für die Parametrierung der Ports mittels Prozessdaten (PDout), die zweite für die Para- metrierung mittels azyklischer Kommunikation�...
• einen internen Fehler (rote LED INT an) 4.4 Parametrierung Für IO-Link-Parametrierung stehen gerätespezifische Parametrierlisten zur Verfü- gung unter www�ifm�com 4.5 Eingänge/Ausgänge Das Gerät verfügt über 8 Ports (X1�0���X1�7)� Jeder Port hat 2 Eingänge/Ausgän- ge, die in folgenden 4 Modi arbeiten können:...
4.6.3 Sensorversorgung UAi Das Gerät hat 8 Sensorversorgungen� Alle Sensorversorgungen haben eine gemeinsame Kurzschlussüberwachung� Wird ein Kurzschluss erkannt, werden alle Sensoren abgeschaltet� Die Ausgangsspannung der Sensorversorgungen ist proportional zur Betriebsspannung, die innerhalb der IO-Link-Spezifikation variie- ren kann (18���30 V DC)� 4.6.4 Verhalten bei Unterspannung Sinkt die Versorgungsspannung der Ausgänge (UA) für eine Port-Gruppe unter 16 V, schalten alle Ausgänge dieser Port-Gruppe ab�...
4.6.6 Derating (AL2605) Bei dem Gerät AL2605 muss bei einem hohen Ausgangsstrom die Temperaturab- hängigkeit berücksichtigt werden� Allowed Output Current 2,0 A A���Continuous B���Short-term 70°C Ambient Temperature Max Strom je Port (AL2605) Allowed Output Current 16 A A���Continuous B���Short-term 70°C Ambient Temperature Gesamtstrom (AL2605)
2� Halten 3� Invertieren Jeder dieser Filter kann separat über IO-Link konfiguriert werden� Weitere Infor- mationen stehen in der IODD, abrufbar unter www�ifm�com� Das Gerät erkennt Signale, die mindestens 2 ms lang sind� Kürzere Signale werden nicht erkannt� Periodische Signale werden nur zuverlässig erkannt, wenn die Signalperio-...
4.7.1 Entprellen Der Eingangs-Entprellfilter entfernt Störsignale, die durch mechanische Schalter verursacht werden� Der Filter schaltet die Eingangssignale mit einer Verzögerung (Entprellzeit) auf den Filterausgang� Alle Signale, die kürzer als die eingestellte Entprellzeit sind, ignoriert der Filter� Zeitdiagramm Entprellfilter: Digitaleingang Entprellfilter- Ausgang IO-Link- Prozessdaten...
4.7.2 Halten Dieser Filter verlängert kurze Eingangsimpulse� Über folgende Parameter wird der Filter konfiguriert: • Haltezeit: Impulsdauer, auf die kurze Impulse verlängert werden sollen� Im- pulse, die länger als die Haltezeit anliegen, werden nicht verlängert� • Haltestatus: Eingangspegel, der verlängert werden soll (HIGH oder LOW) Zeitdiagramm Filter Halten mit Haltestatus HIGH: Filter Halten Eingang...
4.7.4 Kombination verschiedener Eingangsfilter Die unterschiedlichen Eingangsfilter können miteinander kombiniert werden� Im folgenden Beispiel sind alle 3 Filter in Verwendung: Digitaleingang Entprellfilter- Ausgang Filter Halten Ausgang Inverter Ausgang IO-Link- Prozessdaten 1: Zykluszeit 4.8 Analoge Eingangssignale Wenn der Analogeingang aktiviert ist, wird ein Mittelwert über die im Parameter angegebene Zeit berechnet�...
5 Montage ► Anlage während der Montage spannungsfrei schalten� ► Zur Montage eine plane Montagefläche wählen� ► Modul auf der Montagefläche mit Montageschrauben und Unterlegscheiben Größe M5 befestigen� Anzugsdrehmoment 1,8 Nm� ► Anschlussstecker der Sensoren mit den M12-Buchsen verbinden� Anzugsdrehmoment max� 1 Nm� ►...
AL2605: M12-Stecker, L-codiert Spannungsversorgung U (X31) 1: + 24 V DC (UAi) 2: GND (UA und UAi) 3: nicht belegt 4: + 24 V DC (UA) 5: FE AL2x01, AL2x03, AL2x05: M12-Stecker, A-codiert Ports (X1.0...X1.7) 1: + 24 V DC (UA und UAi) 2: Eingang/Ausgang I/O2 3: GND (UA und UAi) 4: Eingang/Ausgang I/O1...

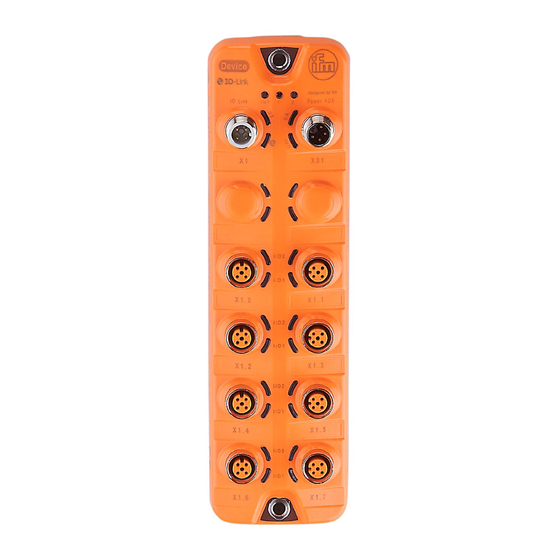

7 Bedien- und Anzeigeelemente 7.1 AL2x01, AL2x03 AL2x01, AL2x03 1: LED INT interner Fehler 2: LED 1 Fehler Port-Gruppe 1 3: LED 2 Fehler Port-Gruppe 2 4: LED I/O2 Status Eingang/Ausgang I/O2 5: LED I/O1 Status Eingang/Ausgang I/O1 IO-Link-Kommunikation 6: LED Versorgungsspannung 7: LED US...
7.2 AL2x05 AL2x05 1: LED INT interner Fehler 2: LED 1 Fehler Port-Gruppe 1 3: LED 2 Fehler Port-Gruppe 2 4: LED UA Versorgungsspannung Ports 5: LED UAi Versorgungsspannung Sensoren 6: LED I/O2 Status Eingang/Ausgang I/O2 7: LED I/O1 Status Eingang/Ausgang I/O1 IO-Link-Kommunikation 8: LED Versorgungsspannung...
7.3 LEDs Farbe Modus Status Bezeichnung interner Fehler kein interner Fehler Gerät im Betriebsmodus Kurzschluss in Port-Gruppe 1 kein Fehler in Port-Gruppe 1 Gerät im Betriebsmodus Kurzschluss in Port-Gruppe 2 kein Fehler in Port-Gruppe 2 Gerät im Betriebsmodus grün Spannungsversorgung ≥ 18 V Spannungsversorgung <...
9 Technische Daten Technische Daten und weitere Informationen unter www�ifm�com 10 Wartung, Instandsetzung und Entsorgung Der Betrieb des Gerätes ist wartungsfrei� Entsorgen Sie das Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen� 10.1 Reinigen der Gehäuseoberfläche ► Gerät von der Betriebsspannung trennen�...
