5.3.2 Zugelassene Schmiermittel
Wird geölte Druckluft eingesetzt, darf nur Öl der Klasse 1 (ohne Additive), HLP
-Öle nach DIN 51524 Teil 2 verwendet werden. Das verwendete Öl darf die einge-
setzten Werkstoffe nicht angreifen.

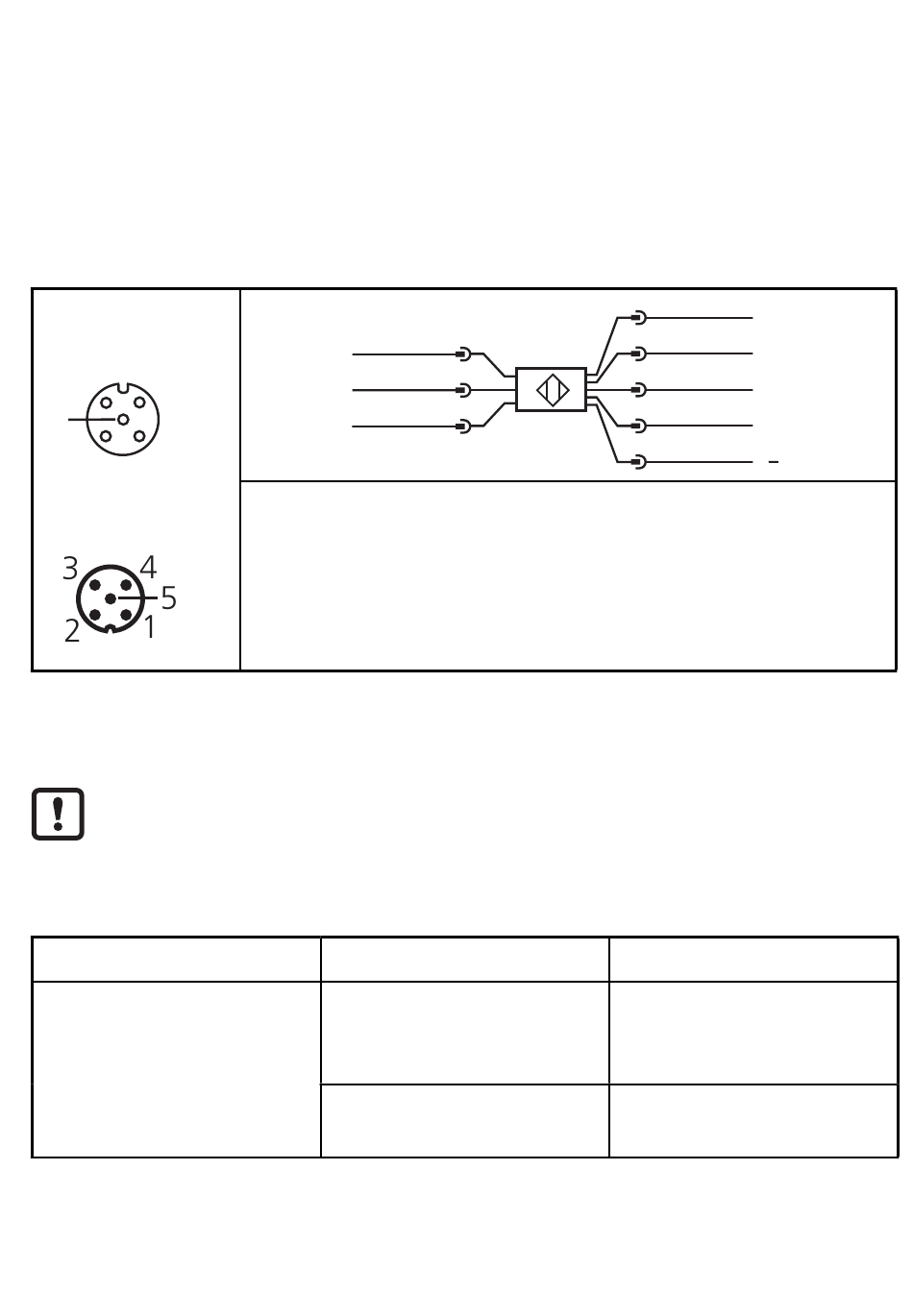

6 Elektrischer Anschluss MVQ201
► Anlage spannungsfrei schalten und Gerät anschließen.
MVQ201
1
2
5
4
3
Der Ausgang zum Steuerventil kann über IO-Link oder über einen digitalen Ein-
gang geschaltet werden.
► Das Gerät nur an einen Master Port Class A anschließen.
7 Fehlerbehebung
Symptom
Steuerventil schaltet nicht
8
OUT SV2
GND
OUT SV1
OUT SV1: Schaltausgang Steuerventil 1
OUT SV2: Schaltausgang Steuerventil 2
2: OUT 2
4: OUT 1 / IO-Link
5: IN
Ursache
Defekte Spule am Steu-
erventil auf Grund von
Überspannung
Unterspannung an der
Magnetspule
2
3
4
1
L+
5
IN
2
OUT2
4
OUT1/IO-Link
3
L
Lösung
Magnetspule austau-
schen und Überspannung
beheben
Spannungsversorgung
überprüfen
