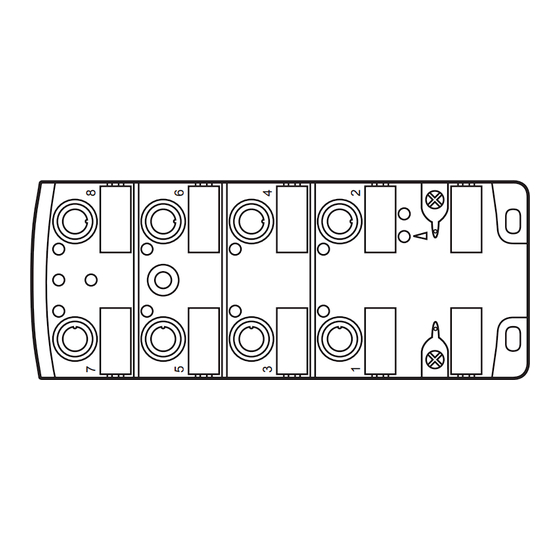

- Seite 1 Bedienungsanleitung AS-i CompactLine Modul AC2454 AC2455 AC2471...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������3 4 Montage ���������������������������������������������������������������������������������������������������������������4 5 Elektrischer Anschluss �����������������������������������������������������������������������������������������6 5�1 Externe Schutzbeschaltung bei induktiven Lasten ����������������������������������������6 6 Adressieren ����������������������������������������������������������������������������������������������������������6 6�1 Adressieren mit dem Adressiergerät AC1154 ������������������������������������������������6 6�2 Infrarot-Adressierung �������������������������������������������������������������������������������������6 7 Pinbelegung / Datenbits���������������������������������������������������������������������������������������7 8 Bedien- und Anzeigeelemente �����������������������������������������������������������������������������9 9 Wartung, Instandsetzung und Entsorgung ����������������������������������������������������������9 10 Technische Daten ��������������������������������������������������������������������������������������������10... -
Seite 3: Vorbemerkung
Gerätes dürfen nur durch ausgebildetes, vom Anlagenbetreiber autorisiertes Fachpersonal durchgeführt werden� 3 Bestimmungsgemäße Verwendung • Maximale Anzahl von Modulen pro Master: 62 • Der Slave kann nur in Verbindung mit einem Master der Version 3�0 (Master- profil M4) betrieben werden� • AC2454 und AC2455: Metallteile aus Edelstahl... -
Seite 4: Montage
4 Montage ► Anlage während der Montage spannungsfrei schalten� ► Zur Montage eine plane Montagefläche wählen� Das Modul muss mit der gesamten Bodenfläche auf der Montagefläche auflie- gen� ► Unterteil auf der Montagefläche mit Montageschrauben, Zahnscheiben und Unterlegscheiben Größe M4 (1) befestigen� Anzugsdrehmoment max� 1,8 Nm (Komponenten nicht im Lieferumfang enthalten)�... - Seite 5 ye (AS-i) bk (AUX) Anzugsdrehmomente 1: Montageschrauben und Unterlegscheiben Größe M4 (nicht im Lieferumfang enthalten)� Anzugsdrehmoment 1,8 Nm� 2: Mitgelieferte Schrauben Größe M3,5� Anzugsdrehmoment 1,2���1,4 Nm� 3: Funktionserdungsfedern 4: 4 / 4a: 2,0���2,4 Nm - Befestigungsschraube, Edelstahlhülse (im Gerät werksseitig vor- montiert), Unterlegscheibe und Zahnscheibe zur Montage (nur AC2471) 5: M12-Stecker�...
-
Seite 6: Elektrischer Anschluss
Das AS-i Modul bietet zusätzlich die Möglichkeit zur Infrarot-Adressierung mit dem Adressiergerät AC1154 und dem Adressierkabel E70211� ► AS-i Netzteil ausschalten� ► AS-i Master abklemmen oder mit dem Jumper (Brücke) am ifm AS-i Netzteil die Kommunikation unterbrechen� ► AS-i Netzteil einschalten�... -
Seite 7: Pinbelegung / Datenbits
► AS-i Master wieder anklemmen oder mit dem Jumper (Brücke) am ifm AS-i Netzteil die Kommunikation wieder einschalten� ► AS-i Netzteil einschalten� Hinweis: Durch das Ein- und Ausschalten des AS-i Netzteils wird ein Reset beim Modul durchgeführt� 7 Pinbelegung / Datenbits AC2454 / AC2471 4 Eingänge / 4 Ausgänge... - Seite 8 Eingänge Ausgänge 1: Sensorversorgung + 3: externe Spannung AUX - 2: Dateneingang 4: Schaltausgang 3: Sensorversorgung - 5: Funktionserde (FE) 4: Dateneingang 1,2: nicht belegt (n�c�) 5: Funktionserde (FE) AC2455 4 Eingänge / 4 Ausgänge AS-i Profil S-7�A�7 / erweiterter Adressmodus: ja Datenbit Eingang Buchse...
-
Seite 9: Bedien- Und Anzeigeelemente
8 Bedien- und Anzeigeelemente 1: LED AS-i 2: LED AUX 3: LED I / O 4: LED FAULT 5: LED IR-Adressierung LED AS-i grün leuchtet: AS-i Spannungsversorgung o�k� LED AUX grün leuchtet: AUX Spannungsversorgung o�k� LED I / O gelb leuchtet: Eingang, Ausgang geschaltet LED FAULT rot leuchtet: AS-i Kommunikationsfehler, Slave nimmt nicht am... -
Seite 10: Technische Daten
10 Technische Daten Technische Daten und weitere Informationen unter www�ifm�com� 11 Maßzeichnung M12x1 28,5...
