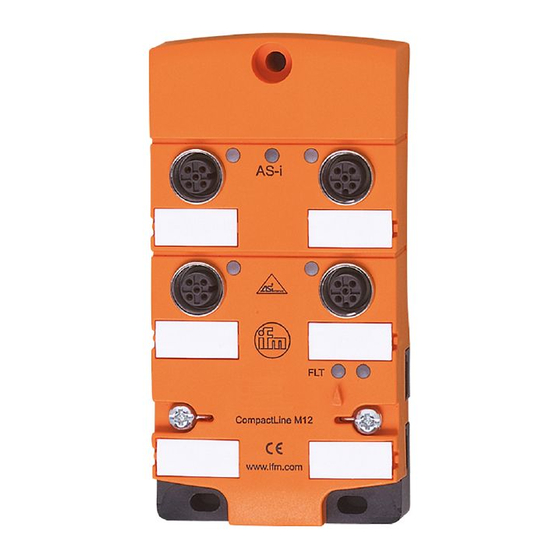

- Seite 1 Bedienungsanleitung AS-i CompactLine Modul AC2485 AC2486 AC2487...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������3 4 Montage ���������������������������������������������������������������������������������������������������������������4 5 Elektrischer Anschluss �����������������������������������������������������������������������������������������6 5�1 Externe Schutzbeschaltung bei induktiven Lasten ����������������������������������������6 6 Adressieren ����������������������������������������������������������������������������������������������������������6 6�1 Adressieren mit dem Adressiergerät AC1154 ������������������������������������������������6 6�2 Infrarot-Adressierung �������������������������������������������������������������������������������������6 7 Pinbelegung / Datenbits���������������������������������������������������������������������������������������7 8 Wartung, Instandsetzung und Entsorgung ����������������������������������������������������������8 9 Bedien- und Anzeigeelemente �����������������������������������������������������������������������������9 10 Technische Daten ����������������������������������������������������������������������������������������������9... -
Seite 3: Vorbemerkung
1 Vorbemerkung ► Handlungsanweisung > Reaktion, Ergebnis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� Information Ergänzender Hinweis� 2 Sicherheitshinweise • Lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung� Verge- wissern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet�... -
Seite 4: Montage
Größe M4 (1) befestigen� Anzugsdrehmoment 1,8 Nm� ► Gelbes AS-i Flachkabel sorgfältig in die Profilnut einlegen� ► Schwarzes AS-i Flachkabel für externe Spannungsversorgung sorgfältig in die Profilnut einlegen (AC2485, AC2487)� ► Oberteil aufsetzen und mit den mitgelieferten Schrauben Größe M3,5 (2) befe- stigen� Anzugsdrehmoment 1,2���1,4 Nm�... - Seite 5 ye (AS-i) bk (AUX) 1: Montageschrauben und Unterlegscheiben Größe M4 (nicht im Lieferumfang enthalten)� Anzugsdrehmoment 1,8 Nm� 2: Mitgelieferte Schrauben Größe M3,5� Anzugsdrehmoment 1,2���1,4 Nm� 3: Funktionserdungsfedern 4: Montageschraube und Unterlegscheibe Größe M4���M5 (nicht im Lieferumfang enthalten)� Anzugsdrehmoment max� 1,8 Nm� 5: M12-Stecker�...
-
Seite 6: Elektrischer Anschluss
Die AS-i Kommunikation (gelbes Kabel) muss während der Infrarot-Adressierung abgeschaltet sein� ► Master abklemmen� ► Slaves über das AS-i Netzteil mit Spannung versorgen� Bei Verwendung von ifm AS-i Netzteilen SL kann die Kommunikation über einen Stecker am Netzteil deaktiviert werden�... -
Seite 7: Pinbelegung / Datenbits
7 Pinbelegung / Datenbits AC2485 2 Ausgänge / 2 Eingänge / AS-i Profil S-B�A�E / erweiterter Adressmodus: ja Datenbit Eingang Buchse Ausgang Buchse Eingänge 1: Sensorversorgung L+ 2+4: Dateneingang 3: Sensorversorgung L- 5: Funktionserde Ausgänge 3: externe Spannung AUX -... -
Seite 8: Wartung, Instandsetzung Und Entsorgung
AC2486 4 Eingänge / AS-i Profil S-0�A�E / erweiterter Adressmodus: ja Datenbit Eingang Buchse I-1/2 I-1/2 I-3/4 I-3/4 Eingänge (Y-Schaltung) I-1/2 Eingänge 1: Sensorversorgung L+ 2+4: Dateneingang I-3/4 3: Sensorversorgung L- 5: Funktionserde Wird ein Slave mit dem erweiterten Adressmodus in Kombination mit einem Master der 1�... -
Seite 9: Bedien- Und Anzeigeelemente
Peripheriefehler, z� B� Sensorversorgung / Ausgang überlastet bzw� kurzgeschlossen, Kommunikation aktiv LED IR-Adressierung: Infrarot Empfänger Überlast und Kurzschluss der Eingangsversorgung und der Ausgänge werden dem AS-i Master (Version 2�1 oder höher) als Peripheriefehler signalisiert� 10 Technische Daten Technische Daten und weitere Informationen unter www�ifm�com�...
