B. Braun Perfusor Space Serviceanleitung Seite 94

1.1
3
Demontage / Montage

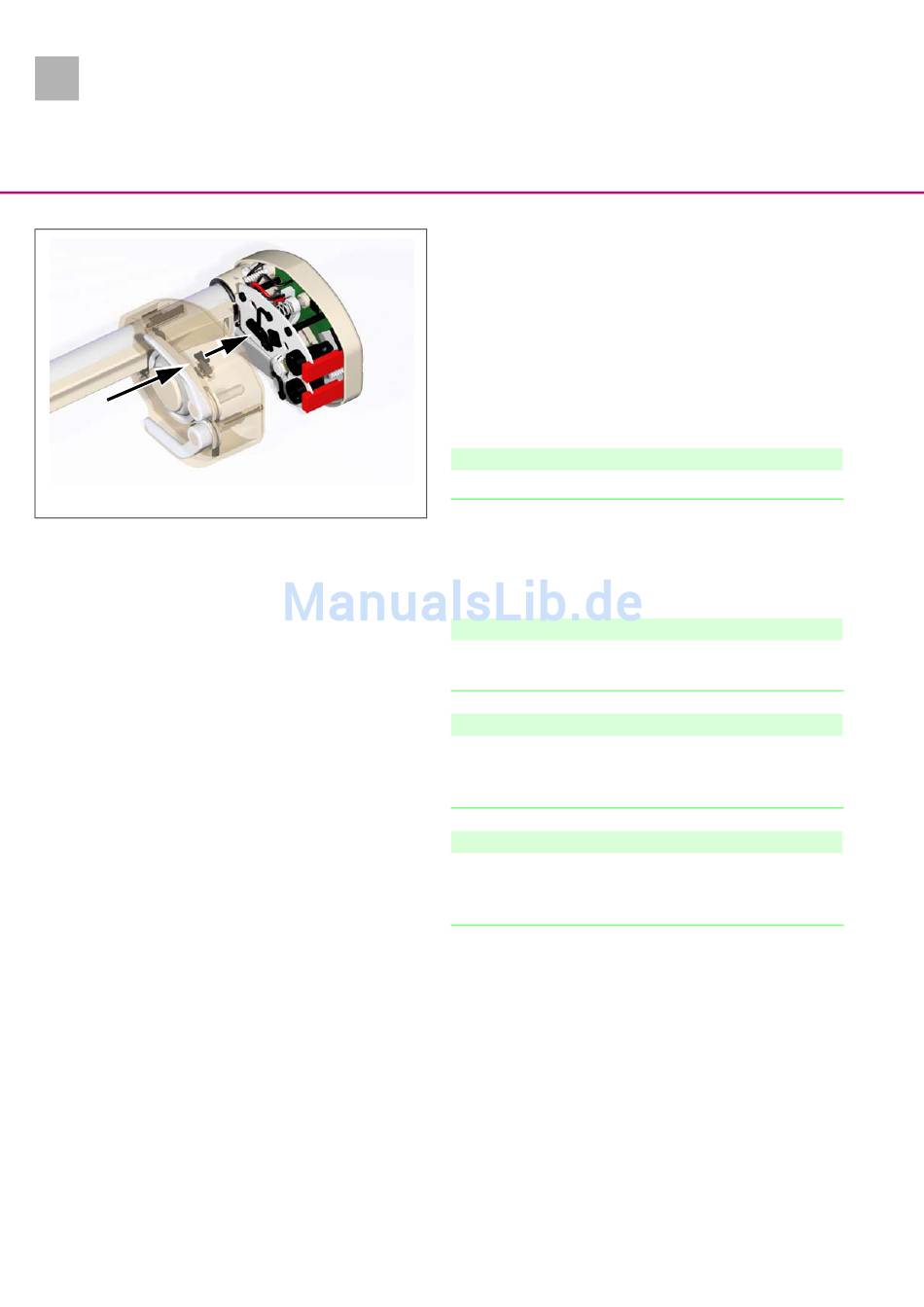

Abb.: 3 - 58
3 - 44
5. Bei der Montage des Antriebskopfgehäuses zuerst das An-
triebskopfgehäuse auf das Antriebsrohr schieben, bis sich die
Schaltfahne des Membranstössels kurz vor der Krallenmecha-
nik befindet.
6. Die Schaltfahne so drehen, dass sie in die Schaltfahnenfüh-
rung eingeschoben werden kann.
7. In dieser Stellung das Antriebskopfgehäuse montieren. Wäh-
rend der Montage muss der Membranstössel hörbar in der
Krallenmechanik einrasten. Hierzu kann die Membran wäh-
rend oder nach der Montage gedrückt werden.
Hinweis
Die Membrane muss sich leichtgängig bewegen lassen.
8. Die beiden Krallen so montieren, das die Lippen der Dichtung
nicht eingequetscht oder beschädigt werden.
Antrieb / Gehäuseseitenteil
Hinweis
Beim Einschieben des Antriebsrohrs in den Vortrieb ist auf das Fo-
lienkabel zu achten. Dieses darf nicht beschädigt werden.
Hinweis
Bei der Montage des Antriebs ist auf den Schalter auf der Basis-
leiterplatte zu achten. Der Schalter muss vom Schlitten des Vor-
triebs betätigt werden können.
Hinweis
Beim Einsetzen des Gehäuseseitenteils ist auf den Spritzenflügel-
sensor zu achten. Dieser muss durch das Gehäuseseitenteil betä-
tigt werden können.
1. Das Folienkabel muss vor dem Einschieben des Antriebsrohrs
durch die Schlittenmutter und dann, von der Geräterückseite
gesehen, durch den Schlitten vor der Spindelmutter geführt
werden.
Perfusor® Space, 1.1 d
