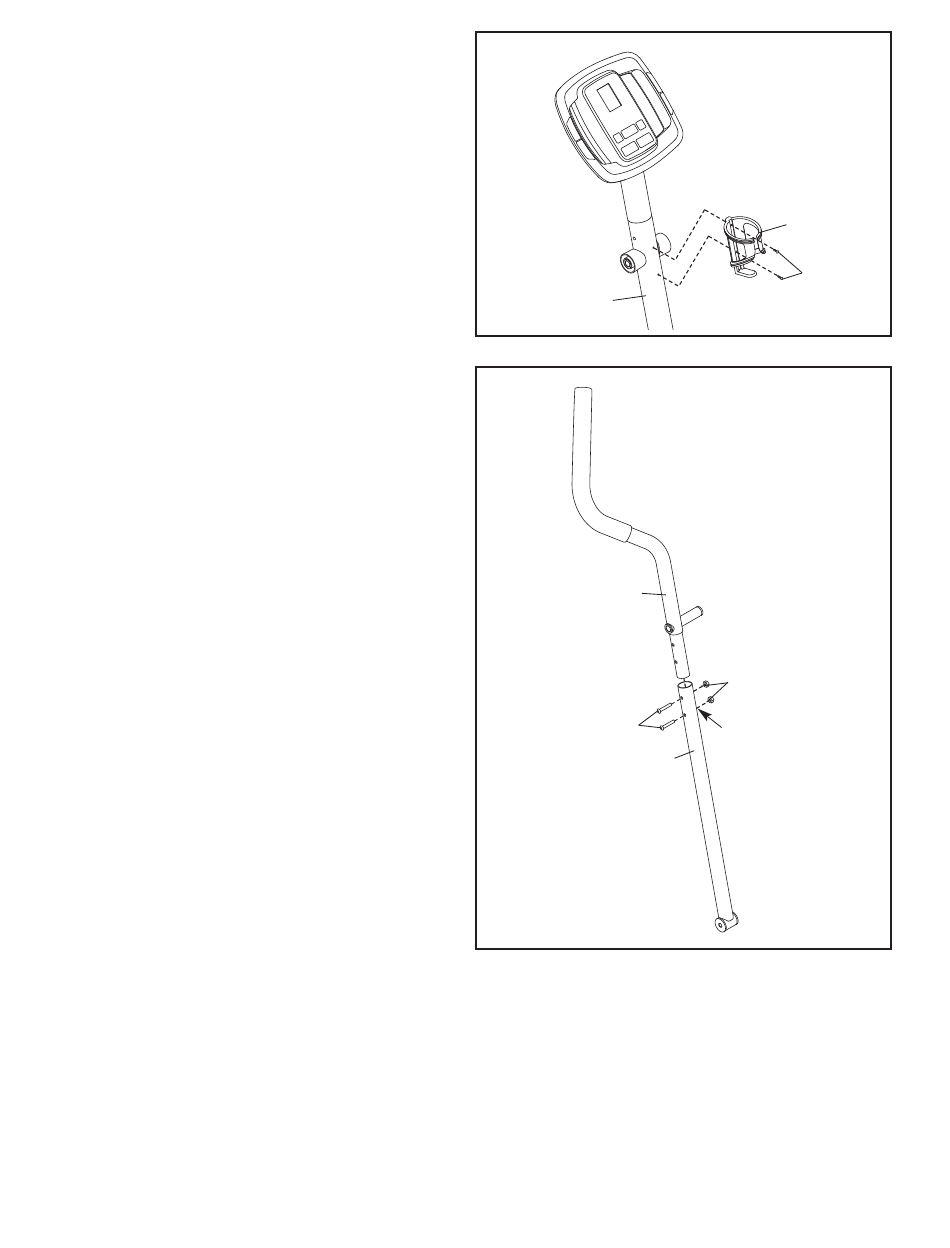

7. Befestigen Sie den Wasserflaschenhalter (65)
mit zwei M4 x 19mm Schrauben (26) am
Pfosten (2).
8. Finden Sie den Linken Oberkörperarm (6),
welcher mit einem Aufkleber mit dem
Buchstaben "L" gekennzeichnet ist („L" oder
„Left" bedeutet links; „R" oder „Right" bedeutet
rechts).
Schieben Sie den Linken Oberkörperarm (6) in
das Oberkörperbein (5) hinein; achten Sie
darauf, dass sich die sechskantigen Löcher
an der angedeuteten Stelle befinden.
Befestigen Sie den linken Oberkörperarm (6)
mit zwei M8 x 45mm Linsenbolzen (50) und
zwei M8 Kontermuttern (38). Achten Sie
darauf, dass sich die Kontermuttern in den
sechseckigen Löchern befinden. Ziehen Sie
die Linsenbolzen nocht nicht fest an.
Wiederholen Sie diesen Schritt mit dem
rechten Oberkörperarm (nicht abgebildet)
und mit dem anderen Oberkörperbein (nicht
abgebildet).
7
2
8
6
50
9
65
26
38
Sechseckigen
Löchern
5
