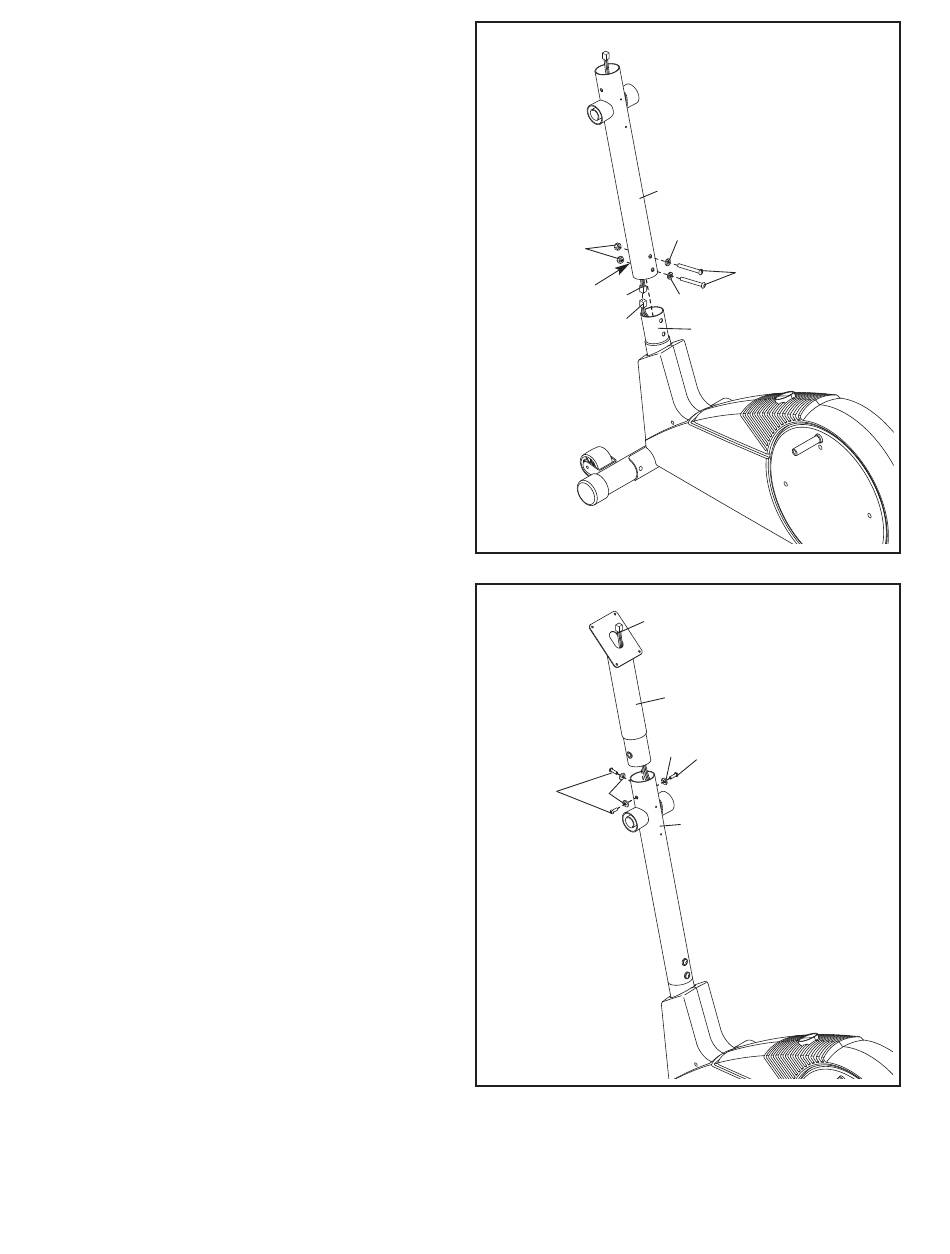

3. Eine zweite Person soll den Pfosten (2) an den
Rahmen (1) hinhalten. Achten Sie darauf,
dass sich die sechseckigen Löcher an den
angedeuteten Stellen befinden.
Stecken Sie den Verlängerungskabelbaum (44)
und den Kabelbaum (79) ineinander.
Schieben Sie den Pfosten (2) auf den Rahmen
(1) auf.
Tipp: Vermeiden Sie ein Abklemmen der
Drähte. Befestigen Sie den Pfosten (2) mit zwei
M10 x 74mm Linsenbolzen (28), zwei M10
Federringen (59) und zwei M10 Kontermuttern
(33). Achten Sie darauf, dass sich die
Kontermuttern in den sechseckigen Löchern
befinden.
4. Während eine zweite Person die Pfosten-
verlängerung (73) an den Pfosten (2) hinhält,
schieben Sie den Verlängerungskabelbaum (44)
nach oben durch die Pfostenverlängerung.
Halten Sie das obere Ende des Verlängerungs-
kabelbaums (44) fest und führen sie die
Pfostenverlänge-rung (73) in den Pfosten (2)
ein.
Tipp: Vermeiden Sie ein Abklemmen der
Drähte. Befestigen Sie die Pfostenverlängerung
(73) mit drei M10 x 25mm Schrauben mit Nylon-
Klemmteil (40) und drei M10 Federringen (59).
3
33
Sechseckigen
44
Löchern
79
4
44
40
59
7
Drähte nicht
abklemmen
2
59
28
59
1
Drähte nicht
abklemmen
73
59
40
2
