Montage
Hinweise bei Markisenantrieb Kurbel
INFO
Die untere Endlage der Markise (Markise ganz aus-
gefahren) ist werkseitig eingestellt. An dieser Positi-
on setzt der Freilauf des Getriebes ein, d. h. ein Wei-
terdrehen der Kurbel bewirkt keine weitere Ausfahr-
bewegung der Markise.
Prüfschritte (unabhängig vom Antrieb der Markise)
Markise mehrmals aus- und einfahren! Vordere und hin-
tere Endlage überprüfen! Ggf. Endlagen nachstellen
(siehe Kapitel 2.9/Seite
Volant-Rollo (mit Antrieb Motor) mehrmals tief- und
hochfahren! Ggf. Endlagen nachstellen
2.10/Seite
9).
Neigungswinkel der Markise prüfen! Ggf. den Neigungs-
winkel nachregulieren
Stellung Gelenkarme prüfen, falls Neigungswinkel nach-
reguliert worden ist! Ggf. die Anbindung vom Gelenkarm
zum Ausfallprofil nachstellen
12).
Gleichlauf der Gelenkarme prüfen! Fahren die Gelenk-
arme nicht gleichmäßig ein, Gleichlauf nachstellen
he Kapitel 2.12/Seite
11).
Markise ca. 100 bis 300 mm vor die hintere Endlage
einfahren und die Höhendifferenz der Gelenkarme prü-
fen! Ggf. Höhe der Gelenkarme nachstellen ().
Ggf. Grenzwert bei automatischen Steuerungen gemäß
Neigungswinkel nachstellen
2.8
Motor bauseitig anschließen
INFO
Einstellanleitung und Anschlussplan beachten!
Bei Einsatz einer Steuerung: separate Anleitung
beachten!
Motorleitung mit bauseitigem Anschluss verbinden!
WARNUNG
Stromschlag durch unzureichende Sorgfalt!
Leitung kann von beweglichen Teilen beschädigt
werden.
Leitung von beweglichen Teilen fernhalten!
2.9
Problembehebung Endlagen der Markise
nachstellen
Ursache
Motor nicht korrekt einge-
lernt
Getriebe nicht korrekt ein-
gestellt
Seite 8 | 14
8).
(siehe Kapitel
(siehe Kapitel 2.11/Seite
9).
(siehe Kapitel 2.14/Seite
(siehe Seite
13)!
Behebung
Motor einlernen (siehe
separate Anleitung)
Getriebe nachstellen
Getriebe nachstellen
INFO

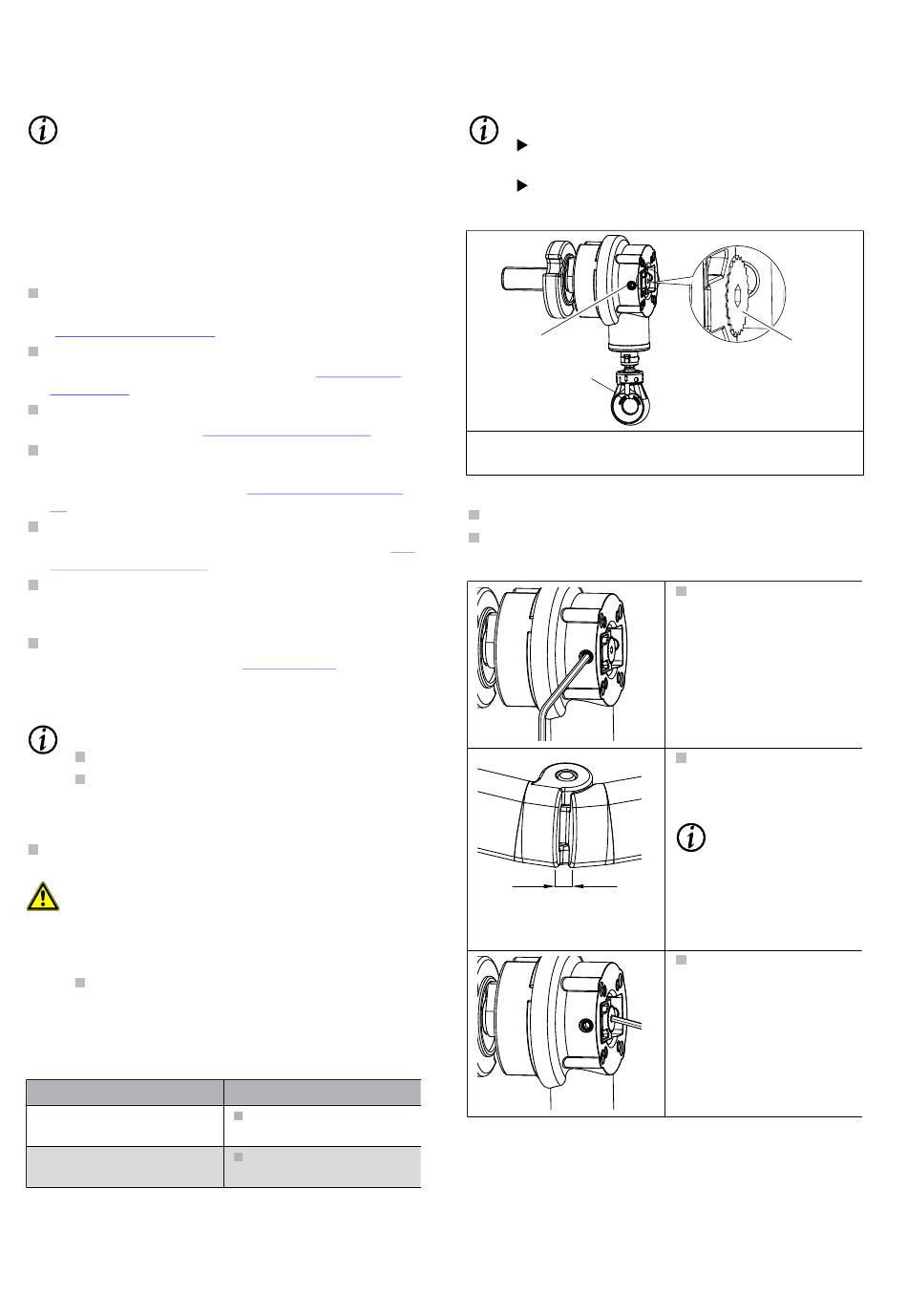

Getriebeeinbau links: in Einfahrrichtung gegen
den Uhrzeigersinn
Getriebeeinbau rechts: in Einfahrrichtung im Uhr-
zeigersinn
2
1
Spindel
2
Feststellschraube
Abb. 7:
Feststellschraube lösen
Markise ausfahren, bis Freilauf einsetzt!
Markise 10 mm einfahren! Dadurch wird die Verzah-
(sie-
nung entlastet.
3
3
Kurbelöse
Feststellschraube 2 Um-
drehungen mit Innen-
sechskantschlüssel
SW 4 lösen!
Markise in gewünschte
Endlage ein- oder aus-
fahren!
INFO
Die Öffnung des
mittleren Armge-
> 10
lenks muss mindes-
tens 10 mm betra-
gen.
Spindel mit Innensechs-
kantschlüssel SW 5 in
Einfahrrichtung bis An-
schlag nachdrehen! Die
Zahnräder müssen in
einander greifen.
2010492 [Rev. 6 - de]/2017-12-19
