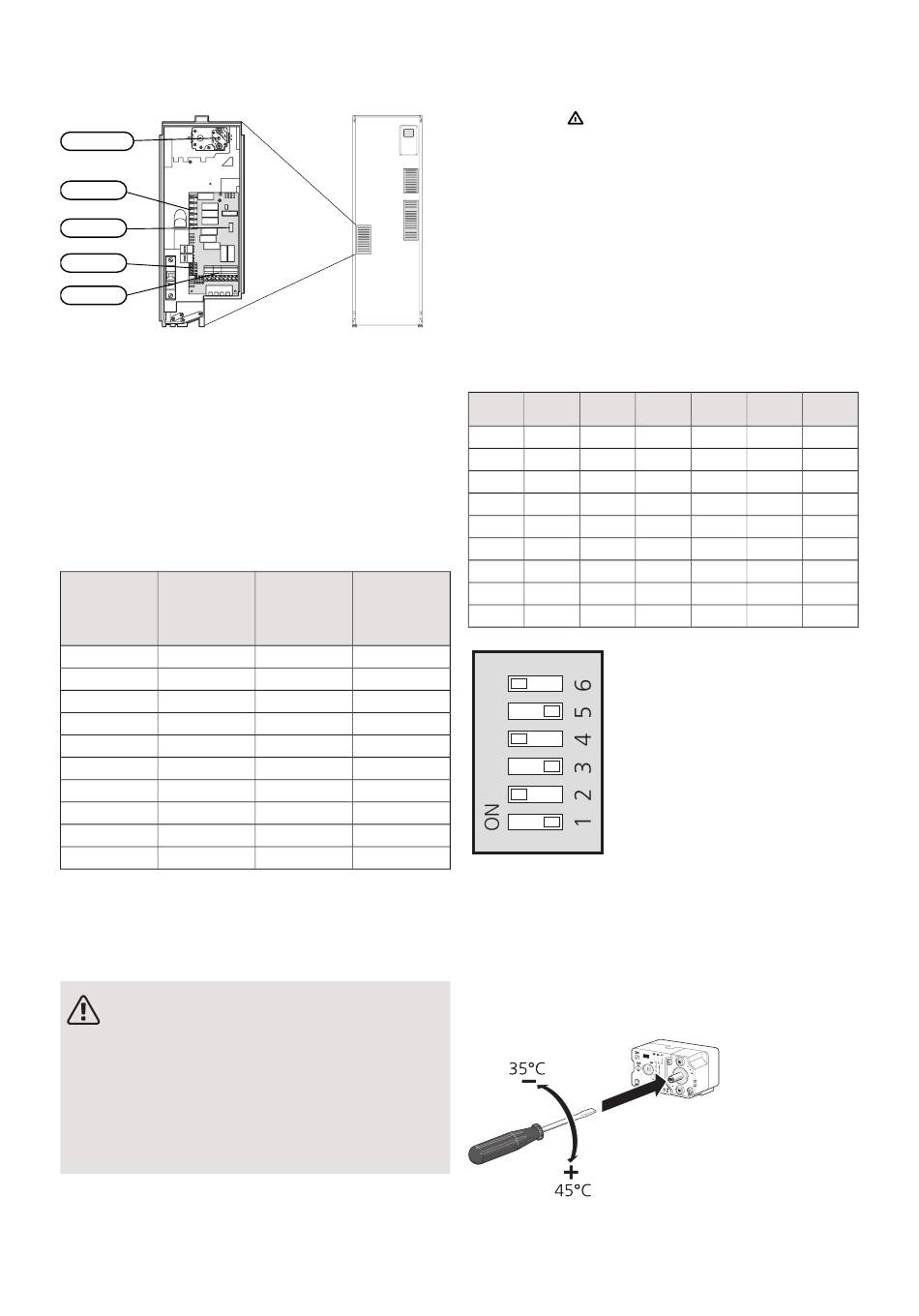

Einstellungen

FQ10-BT30
AA1-X3
AA1-SF1
AA1-X7
AA1-X1
ELEKTRISCHE ZUSATZHEIZUNG – MAXIMALE
LEISTUNG
Die Leistung der Elektroheizpatrone ist in 9 Stufen ein-
geteilt, siehe Tabelle.
Die Elektroheizpatrone ist maximal auf 12 kW einstellbar.
Werkseinstellung: 8 kW.
Die Einstellung der maximalen Leistung für die elektri-
sche Zusatzheizung wird in Menü 5.1.12 vorgenommen.
Leistungsstufen der Elektroheizpatrone
Elektrische Max. (A) L1
Zusatzhei-
zung (kW)
0 0,0
1,33 5,8
2,67 11,16
4 5,8
5,33 11,6
6,66 11,6
8 11,6
9,33 11,6
10,66 11,6
12 17,4
In der Tabelle wird der maximale Phasenstrom für die
jeweilige Leistungsstufe des Innenmoduls aufgeführt.
Bei angeschlossenen Stromwandlern überwacht die
Inneneinheit die Phasenstromwerte.
HINWEIS!
Sind die Stromwandler nicht angeschlossen,
berechnet die Inneneinheit die Ströme, die bei
einer Aktivierung der jeweiligen Leistungsstufe
fließen. Liegen die Stromwerte über der einge-
stellten Sicherungsgröße, darf die betreffende
Leistungsstufe nicht aktiviert werden. Siehe
Kapitel Leistungswächter
26 Kapitel 5 | Elektrische Anschlüsse
Max. (A) L2 Max. (A) L3
0,0 0,0
0,0 0,0
0,0 0,0
11,6 0,0
11,6 0,0
11,6 5,8
11,6 11,6
17,4 11,6
17,4 17,4
17,4 17,4
auf Seite 27.
NOTBETRIEB
Wenn die Inneneinheit in den Notbetrieb versetzt wird
(SF1 wird auf gestellt), sind nur die allernötigsten
Funktionen aktiviert.
• Es findet keine Brauchwasserbereitung statt.
• Der Leistungswächter ist nicht eingeschaltet.
• Feste Vorlauftemperatur, siehe Kapitel
hermostat.
Leistung im Notbetrieb
Die Leistung der Elektroheizpatrone im Reservebetrieb
wird über einen DIP-Schalter (SF1) auf der Elektroheiz-
patronenplatine (AA1) gemäß der folgenden Tabelle
eingestellt. Werkseinstellung: 8 kW.
kW 1 2 3
1,33 ein aus aus
2,67 aus ein aus
4 ein aus aus
5,33 aus ein aus
6,66 ein aus aus
8 aus ein aus
9,33 ein ein aus
10,66 ein ein ein
12 ein ein ein
Auf der Abbildung befindet sich der DIP-Schalter (AA1-
SF1) in der Werkseinstellung, also 8 kW.
Notbetriebsthermostat
Die Vorlauftemperatur im Reservebetrieb wird per
Thermostat (FQ10-BT30) geregelt. Sie kann auf 35
(Voreinstellung, z.B. Fußbodenheizung) oder 45 °C (z.B.
Heizkörper) gestellt werden.
För frånluftsvärme!
K
L E
Notbetriebst-
4 5 6
aus aus aus
aus aus aus
ein aus aus
ein aus aus
ein aus ein
ein aus ein
ein aus ein
ein aus ein
ein ein ein
För markvärme!
K
L E
