KOMMUNIKATION

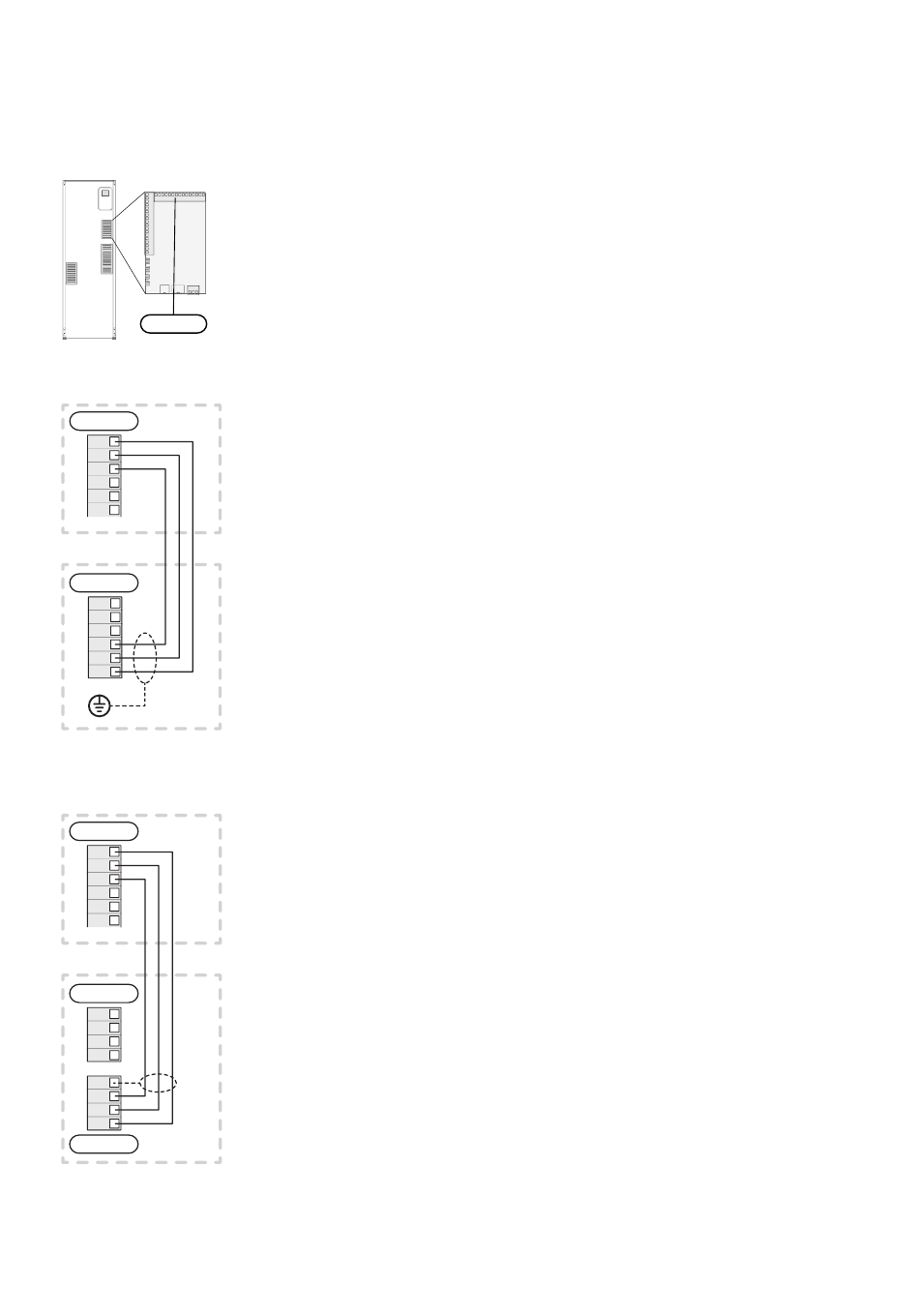

Beim Anschluss von VVM 310 an die Wärmepumpe
muss eine Verbindung mit Anschlussklemme X4:13,
X4:14 und X4:15 und an der Eingangsplatine (AA3) her-
gestellt werden.
AA3-X4
VVM 310 und F2040 / NIBE SPLIT HBS 05
VVM 310 Inomhusmodul
AA3-X4
A 15
B 14
GND 13
12
11
10
F2040 / HBS 05
AA23-X4
GND 6
B 5
A 4
GND 3
B 2
A 1
VVM 310 und F2120
Inomhusmodul VVM 310
AA3-X4
A 15
B 14
GND 13
12
11
10
F2120
AA2-X23
4
GND 3
B 2
A 1
4
GND 3
B 2
1
A
AA2-X22
