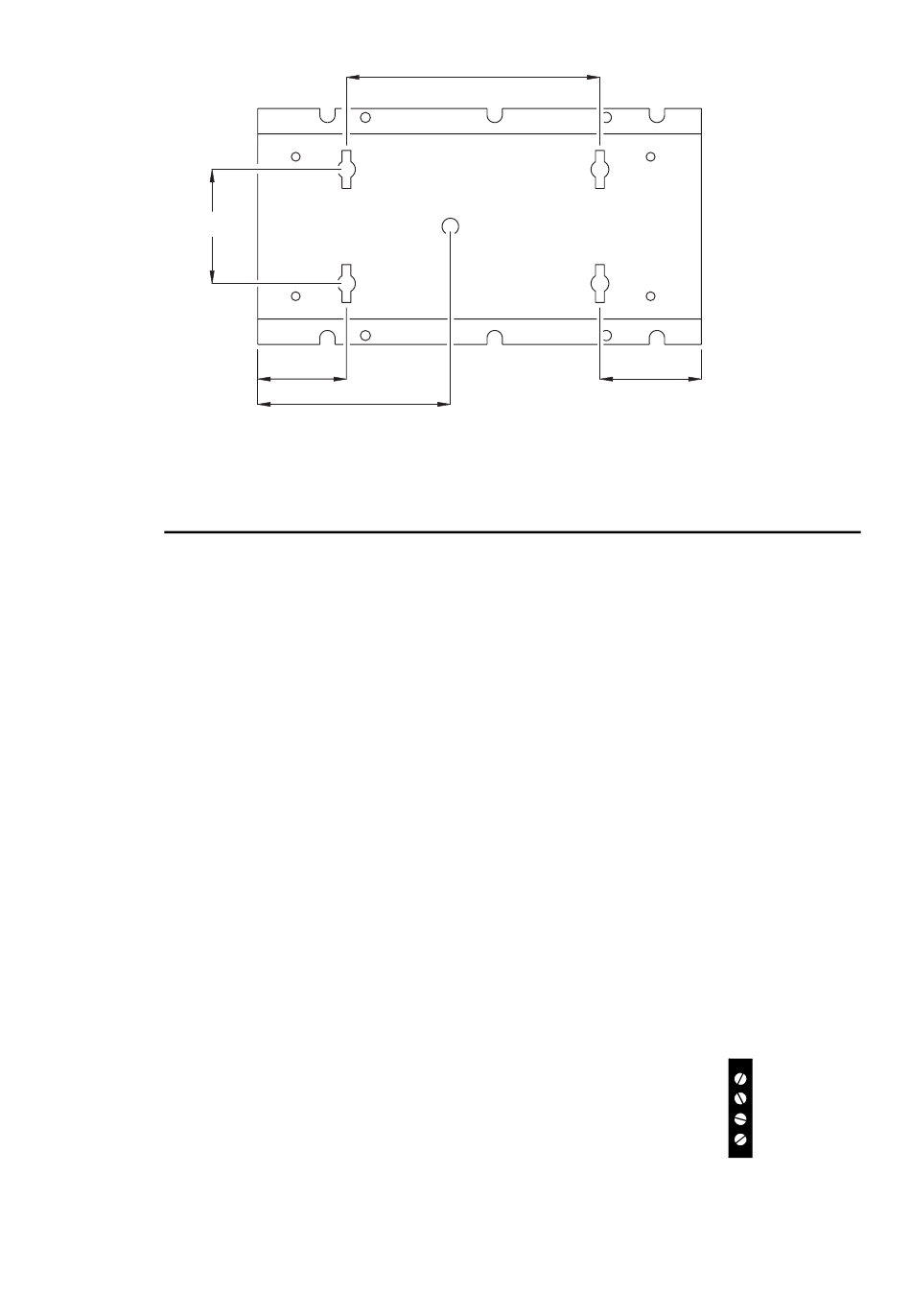

6 Montieren Sie das Gehäuse.
90
D A T E N L E I T U N G
Für den Betrieb mit einer externen DMX-Steuerung oder synchronisierten Betrieb
mehrerer FiberSource CMY150 müssen die Geräte mit einer Datenleitung
verbunden werden.
K ab el un d Verb in der
Die FiberSource CMY150 ist mit einer 1,8 m langen Datenleitung (24 AWG) mit
einem vierriegelbarem 3-pol. XLR-Stecker (Dateneingang) und einer
verriegelbaren 3-pol. XLR-Buchse (Datenausgang) für die Datenverbindung
ausgestattet. Die Verbinder sind wie folgt belegt: Pin 1 Schirm (Masse), Pin 2
Signal- (cold), Pin 3 Signal+ (hot).
Verwenden Sie für die Verbindung zwischen den Geräten RS-485 Leitungen, die für
den Ausseneinsatz geeignet sind. RS-485 Leitungen zeichnen sich durch geringe
Kapazität und eine Impedanz zwischen 85 - 150 Ohm aus. Sie sind elektrisch
geschirmt und besitzen mindestens 1 verdrilltes Adernpaar. Der minimale
Aderdurchmesser muss 0,2 mm² (24 AWG) für Entfernungen bis 300 Meter und
0,322 mm² (26 AWG) für Entfernungen bis 500 Meter betragen.
Bei Montage des Geräts im Aussenbereich müssen die
Verbindungsstellen gegen Feuchtigkeit geschützt werden.
Alternativ kann die Verbindung ohne XLR-Verbinder in
wasserdichten Verteilerkästen vorgenommen werden oder die
Datenleitung wird komplett getauscht, so dass die
Verbindungsstellen im Inneren der Geräte liegen. Die
Datenleitungen müssen wie in der nebenstehenden
12
200
70
152
Installation
80
Masse
Signal+
Signal-
frei
Datenanschluss
(Hauptplatine)
