Systemkomponenten
Allgemeines

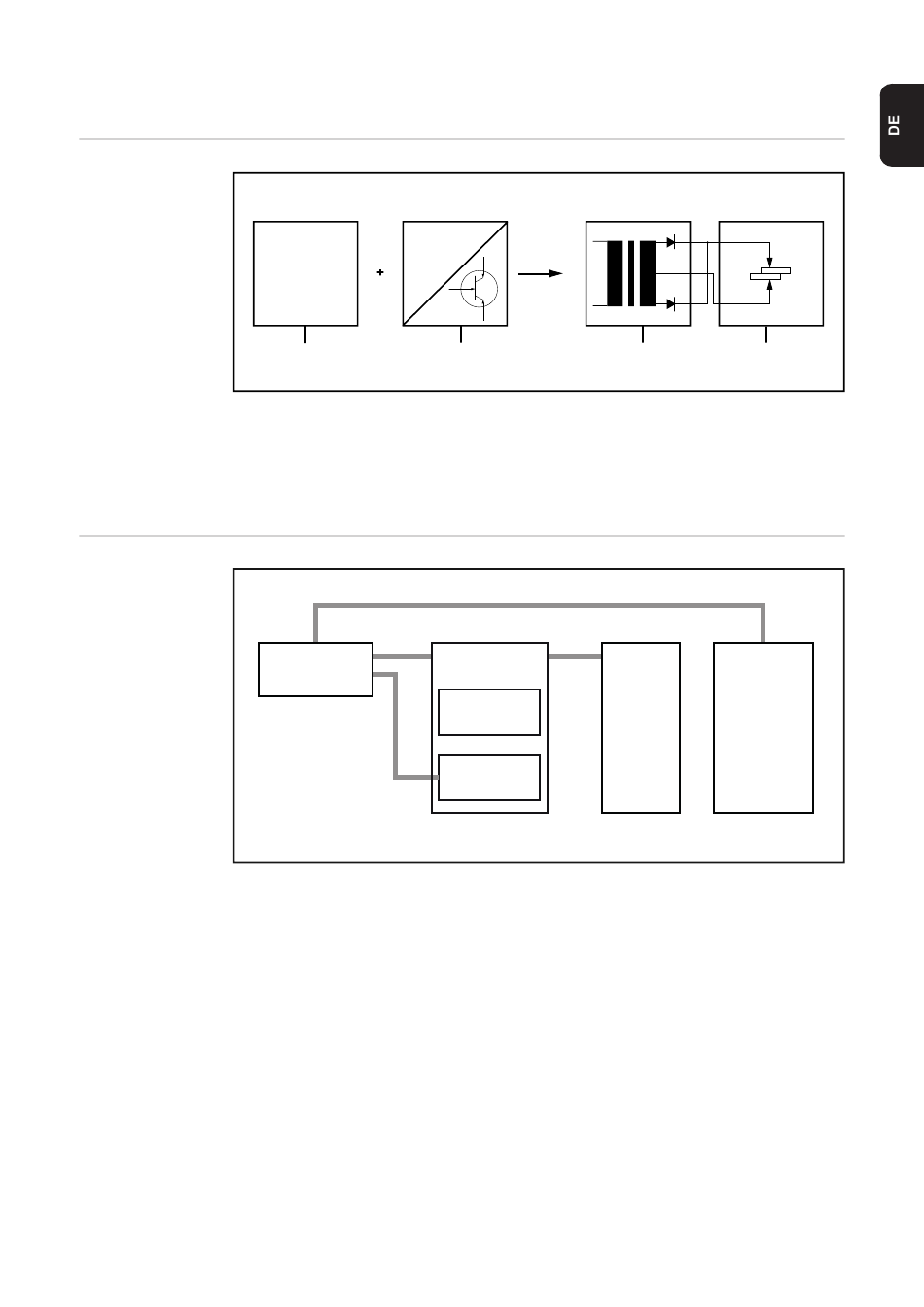

Aufbau 1 kHz Mittelfrequenz-Gleichstrom Schweißanlage
Über einen Brücken-Gleichrichter erfolgt die Umwandlung der 50/60 Hz Netz-Wechsel-
spannung in Gleichspannung. Die nachfolgend transistorierte H-Brücke schaltet die
Gleichspannung auf den Schweißtransformator mit einer Frequenz von 1 kHz. Im
Schweißtransformator erfolgt sekundärseitig die Gleichrichtung des Schweißstromes.
Übersicht Sys-
temkomponenten
(1)
(2)
(3)
(4)
(5)
(6)
(7)
3
50 / 60 Hz
Steuerteil
MF-Umrichter
(3)
(2)
(1)
Fronius Xplorer
Schweißzange, Schweißsystem
Internes Bus-Steuerkabel
Kühlmittel-Versorgung
Controller DeltaCon
inkl.
(4a) Industrie-PC mit Fronius Xplorer
(4b) Inverter
Feldbus
Übergeordnete Steuerung (z.B. SPS)
Kühlnetz, Kühlaggregat
Transformator-
Transformator-
Gleichrichter
Gleichrichter
(5)
(4)
(4a)
(6)
(4b)
Schweißvorrichtung
(7)
19
