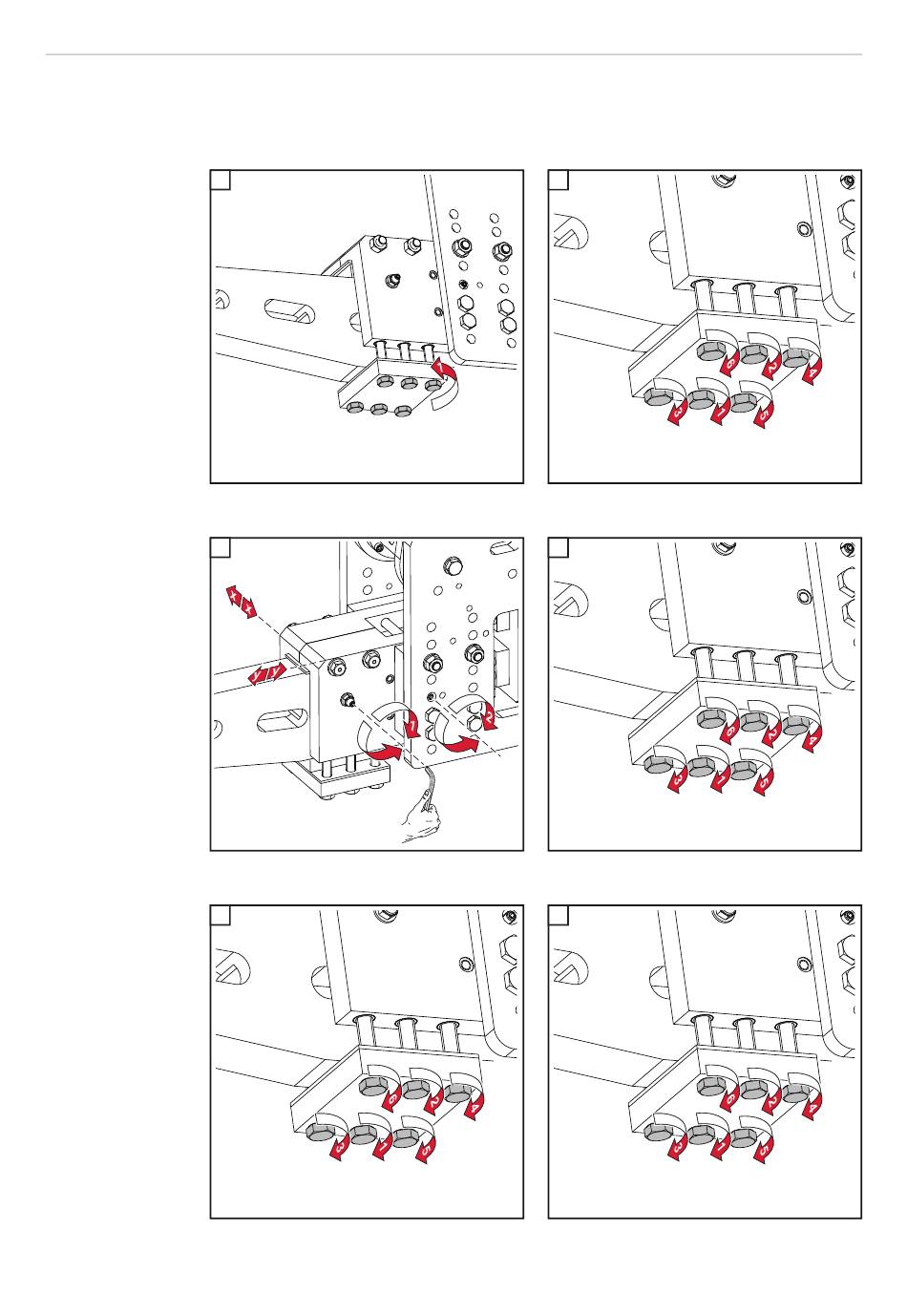

Fixen Zangenarm Bei der C-Zange und der X-Zange ist der untere Zangenarm als fixer Zangenarm ausge-
justieren führt. Am fixen Zangenarm befindet sich der TCP. Verändert sich der TCP, beispielsweise
nach einem Crash, muss der fixe Zangenarm wie folgt justiert werden:
1
1
3
3
5
5
WICHTIG! Anzugs-Reihenfolge einhalten!
52
6x
6 x 50 Nm
2
2
6 x 15 Nm
WICHTIG! Anzugs-Reihenfolge einhalten!
4
4
6 x 30 Nm
WICHTIG! Anzugs-Reihenfolge einhalten!
6
6
6 x 70 Nm
WICHTIG! Anzugs-Reihenfolge einhalten!
