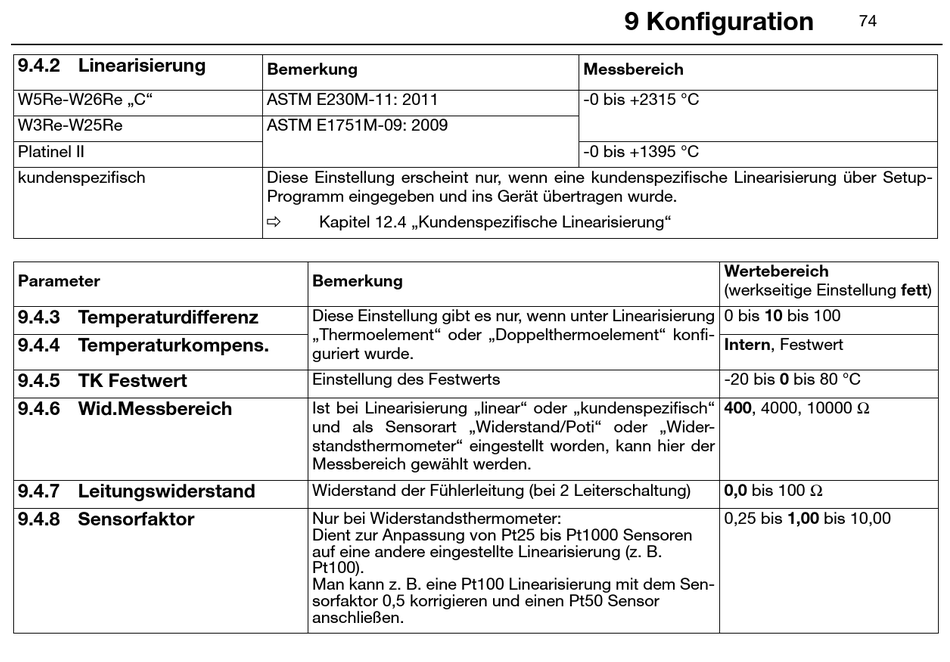

9.4.2 Linearisierung
W5Re-W26Re „C"
W3Re-W25Re
Platinel II
kundenspezifisch
Parameter
9.4.3 Temperaturdifferenz
9.4.4 Temperaturkompens.
9.4.5 TK Festwert
9.4.6 Wid.Messbereich
9.4.7 Leitungswiderstand
9.4.8 Sensorfaktor
Bemerkung
ASTM E230M-11: 2011
ASTM E1751M-09: 2009
Diese Einstellung erscheint nur, wenn eine kundenspezifische Linearisierung über Setup-
Programm eingegeben und ins Gerät übertragen wurde.
v
Kapitel 12.4 „Kundenspezifische Linearisierung"
Bemerkung
Diese Einstellung gibt es nur, wenn unter Linearisierung
„Thermoelement" oder „Doppelthermoelement" konfi-
guriert wurde.
Einstellung des Festwerts
Ist bei Linearisierung „linear" oder „kundenspezifisch"
und als Sensorart „Widerstand/Poti" oder „Wider-
standsthermometer" eingestellt worden, kann hier der
Messbereich gewählt werden.
Widerstand der Fühlerleitung (bei 2 Leiterschaltung)
Nur bei Widerstandsthermometer:
Dient zur Anpassung von Pt25 bis Pt1000 Sensoren
auf eine andere eingestellte Linearisierung (z. B.
Pt100).
Man kann z. B. eine Pt100 Linearisierung mit dem Sen-
sorfaktor 0,5 korrigieren und einen Pt50 Sensor
anschließen.
9 Konfiguration
Messbereich
-0 bis +2315 °C
-0 bis +1395 °C
Wertebereich
(werkseitige Einstellung fett)
0 bis 10 bis 100
Intern, Festwert
-20 bis 0 bis 80 °C
400, 4000, 10000 Ω
0,0 bis 100 Ω
0,25 bis 1,00 bis 10,00
74
