Installation und elektrischer Anschluss
7.1

Installation Smart IF-Modul Stratos

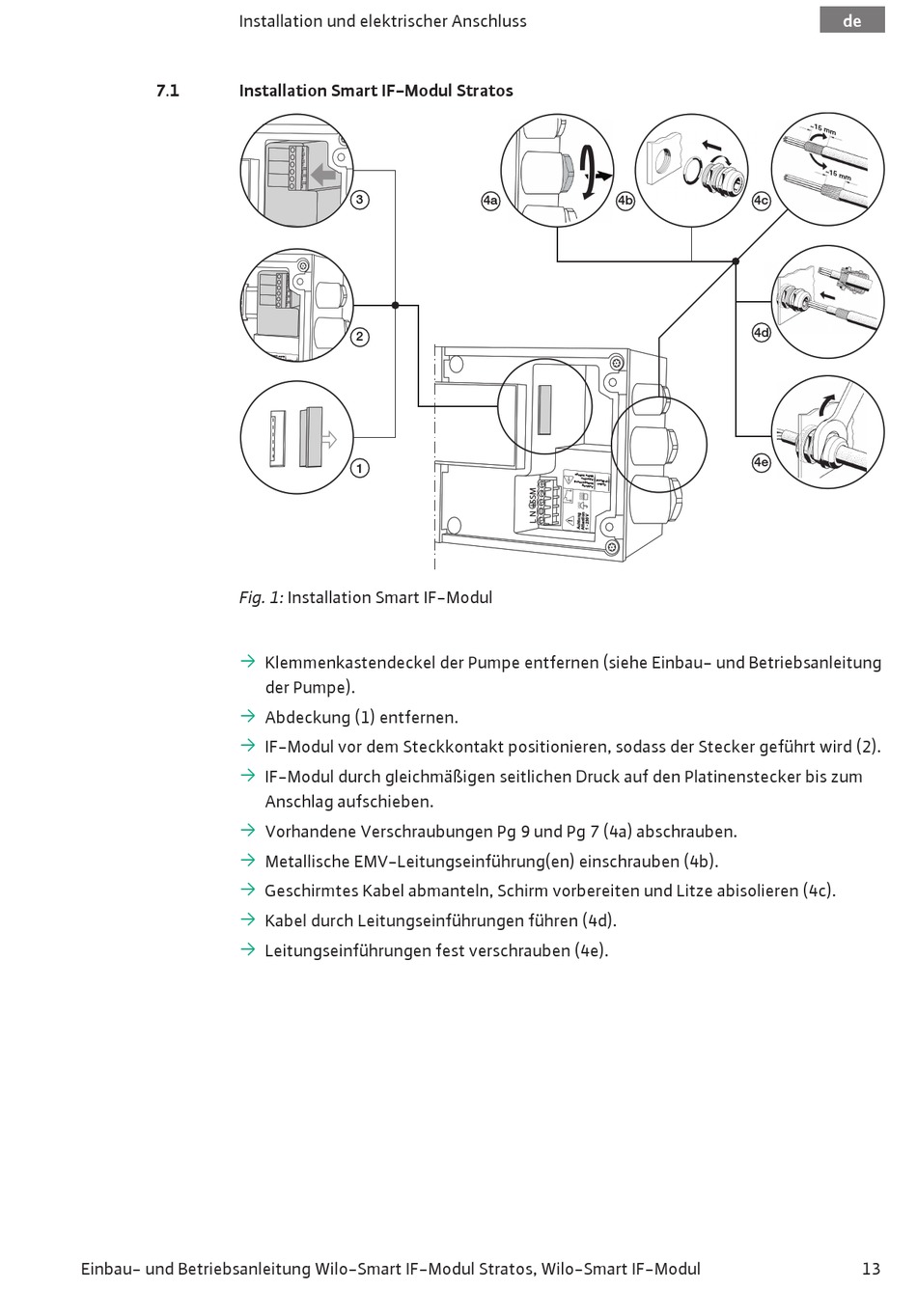

Fig. 1: Installation Smart IF-Modul
ƒ
ƒ
ƒ
ƒ
ƒ
ƒ
ƒ
ƒ
ƒ
Einbau- und Betriebsanleitung Wilo-Smart IF-Modul Stratos, Wilo-Smart IF-Modul
3
2
1
Klemmenkastendeckel der Pumpe entfernen (siehe Einbau- und Betriebsanleitung
der Pumpe).
Abdeckung (1) entfernen.
IF-Modul vor dem Steckkontakt positionieren, sodass der Stecker geführt wird (2).
IF-Modul durch gleichmäßigen seitlichen Druck auf den Platinenstecker bis zum
Anschlag aufschieben.
Vorhandene Verschraubungen Pg 9 und Pg 7 (4a) abschrauben.
Metallische EMV-Leitungseinführung(en) einschrauben (4b).
Geschirmtes Kabel abmanteln, Schirm vorbereiten und Litze abisolieren (4c).
Kabel durch Leitungseinführungen führen (4d).
Leitungseinführungen fest verschrauben (4e).
4a 4b
de
4c
4d
4e
13
