es Instalación y conexión eléctrica
ƒ
ƒ
ƒ
ƒ
ƒ
ƒ
ƒ
7.2 Instalación de módulos IF Smart

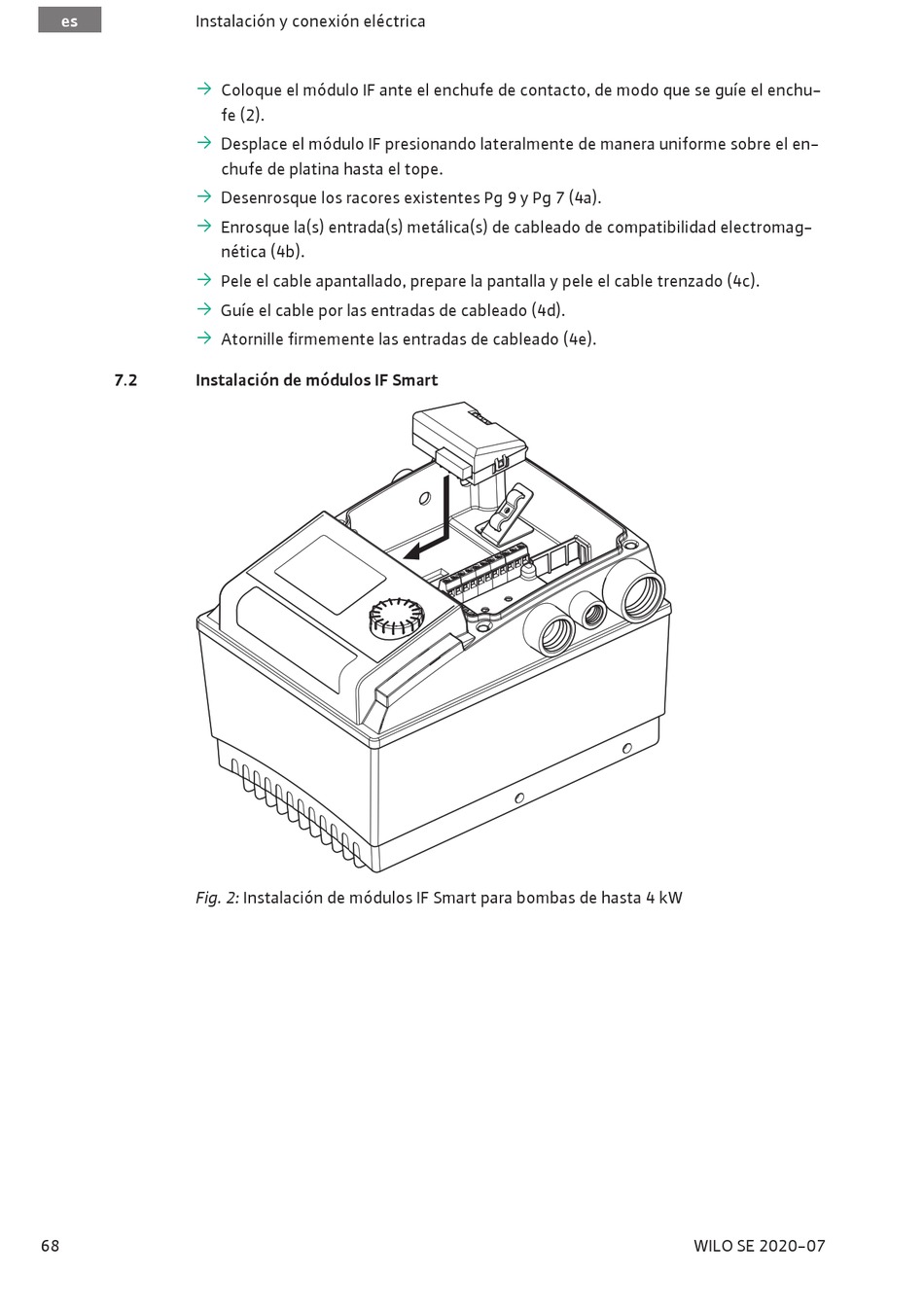

Fig. 2: Instalación de módulos IF Smart para bombas de hasta 4 kW
68
Coloque el módulo IF ante el enchufe de contacto, de modo que se guíe el enchu-
fe (2).
Desplace el módulo IF presionando lateralmente de manera uniforme sobre el en-
chufe de platina hasta el tope.
Desenrosque los racores existentes Pg 9 y Pg 7 (4a).
Enrosque la(s) entrada(s) metálica(s) de cableado de compatibilidad electromag-
nética (4b).
Pele el cable apantallado, prepare la pantalla y pele el cable trenzado (4c).
Guíe el cable por las entradas de cableado (4d).
Atornille firmemente las entradas de cableado (4e).
WILO SE 2020-07
