Montage et raccordement électrique
7.1

Installation du module IF Smart Stratos

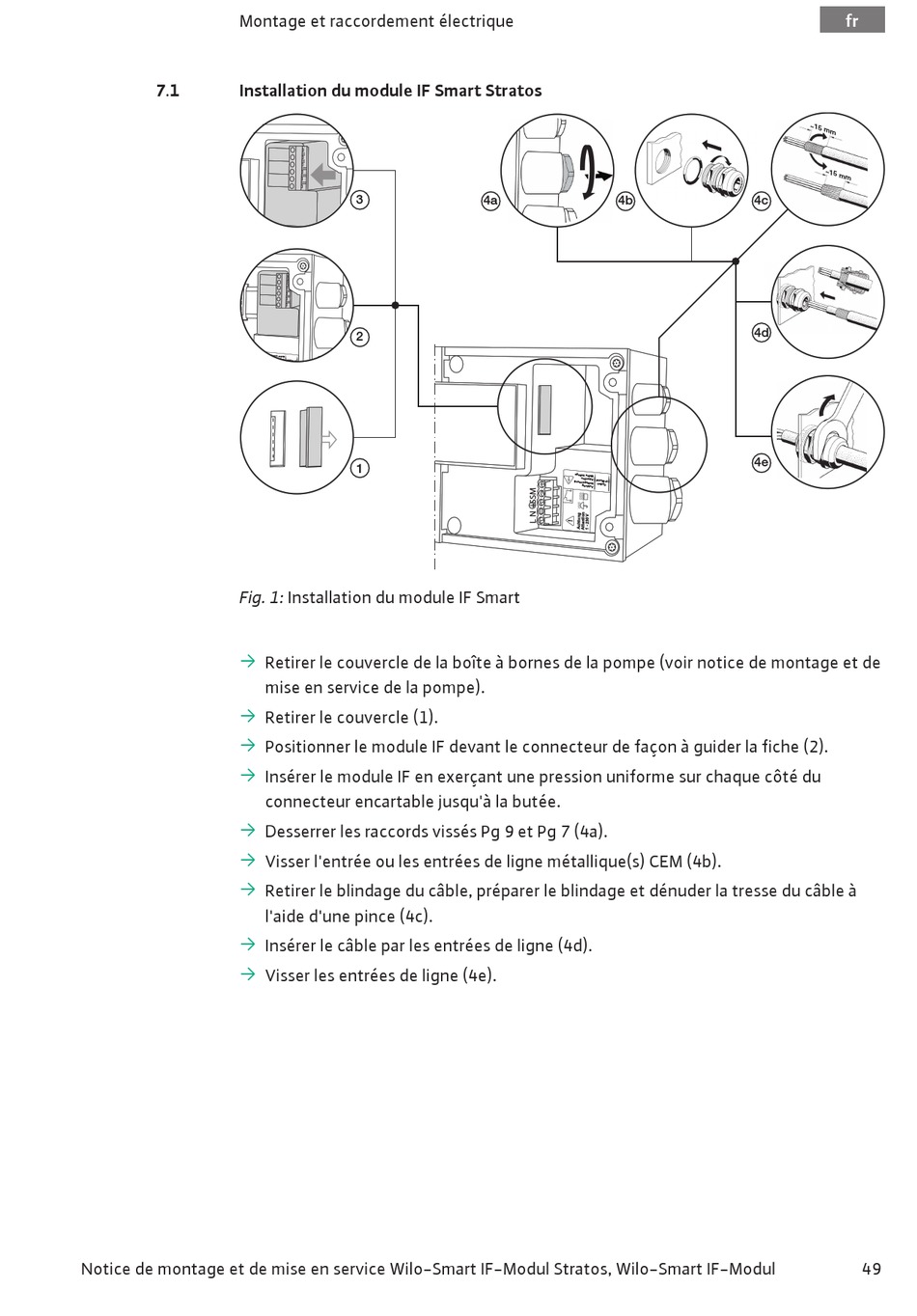

Fig. 1: Installation du module IF Smart
ƒ
ƒ
ƒ
ƒ
ƒ
ƒ
ƒ
ƒ
ƒ
Notice de montage et de mise en service Wilo-Smart IF-Modul Stratos, Wilo-Smart IF-Modul
3
2
1
Retirer le couvercle de la boîte à bornes de la pompe (voir notice de montage et de
mise en service de la pompe).
Retirer le couvercle (1).
Positionner le module IF devant le connecteur de façon à guider la fiche (2).
Insérer le module IF en exerçant une pression uniforme sur chaque côté du
connecteur encartable jusqu'à la butée.
Desserrer les raccords vissés Pg 9 et Pg 7 (4a).
Visser l'entrée ou les entrées de ligne métallique(s) CEM (4b).
Retirer le blindage du câble, préparer le blindage et dénuder la tresse du câble à
l'aide d'une pince (4c).
Insérer le câble par les entrées de ligne (4d).
Visser les entrées de ligne (4e).
4a
4b
fr
4c
4d
4e
49
