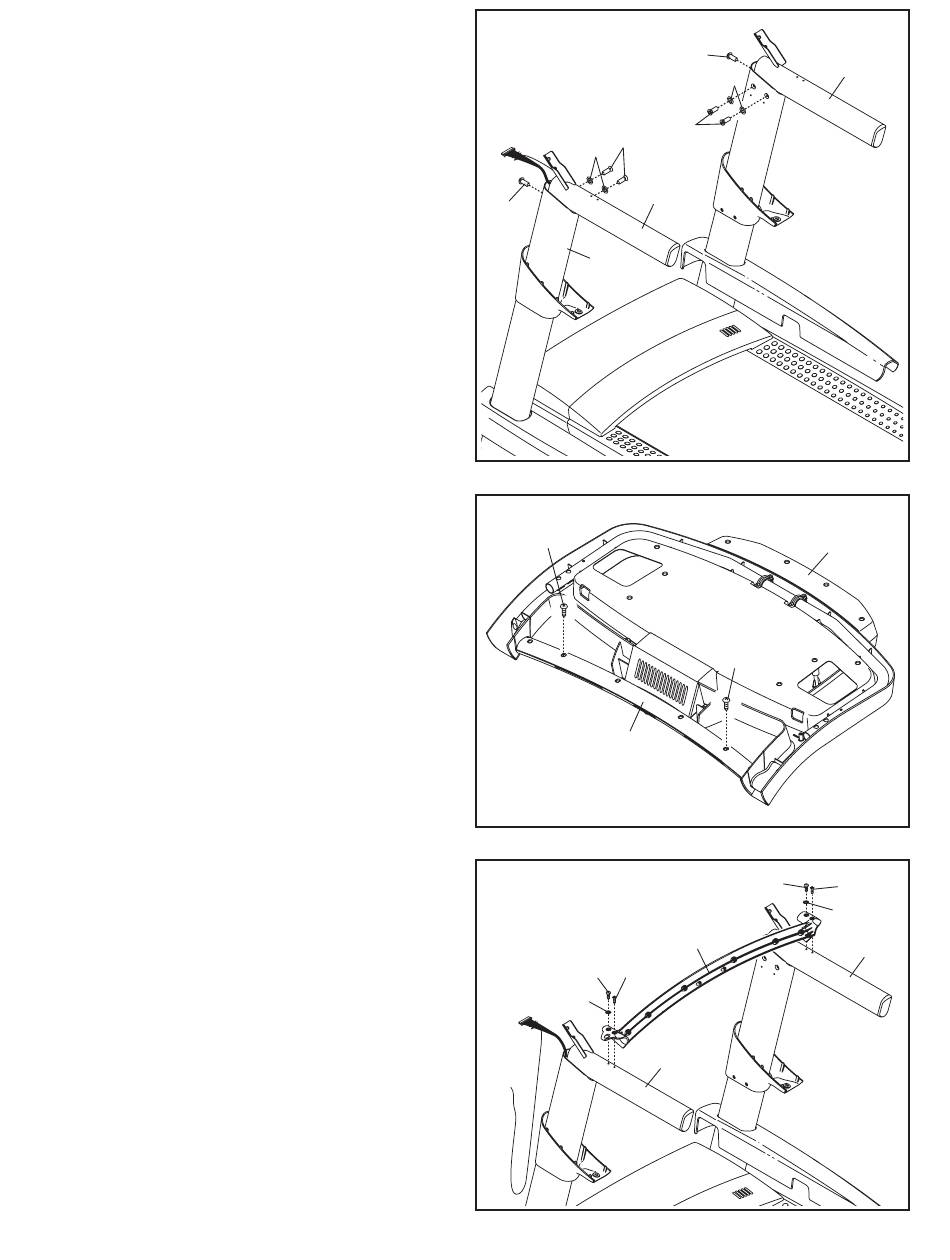

7. Befestigen Sie die linke Haltestange (88) an
den linken Pfosten (89) mit zwei 5/16" x 1"
Schrauben (5), zwei 5/16" Zahnscheiben (11),
und einer 5/16" x 1 1/4" Schraube (4). Ziehen
Sie die Bolzen noch nicht fest.
Befestigen Sie die rechte Haltestange (87)
auf die gleiche Weise.
8. Legen Sie die Computereinheit umgekehrt auf
eine weiche Unterlage, um ein Zerkratzen der
Oberseite zu vermeiden. Entfernen Sie die zwei
Schrauben (A). Als nächstes, nehmen Sie die
Querstange (93) herunter. Werfen Sie die zwei
Schrauben weg.
9. WICHTIG: Um ein Beschädigen der
Querstange (93) zu vermeiden, benutzen Sie
kein elektronisches Werkzeug und ziehen
Sie die #10 x 3/4" Schrauben (9) oder die #10
x 3/4" Senkkopfschrauben (112) fest.
Richten Sie die Querstange (93) so aus, wie
angedeutet. Befestigen Sie die Querstange an
die Haltestangen (87, 88) mit zwei #10 x 3/4"
Senkkopfschrauben (112), zwei #10 x 3/4"
Schrauben (9), und zwei 1/4" Zahnscheiben
(35), wie angezeigt. Drehen Sie zuerst alle
sechs Schrauben ein und ziehen Sie sie
dann fest.
7
5
11
4
89
8
A
93
9
112
9
35
10
4
11
5
88
Computer-
montage
A
9
93
88
87
112
35
