Anschluss an die Netzspannung

Der RUGGEDCOM RST2228 unterstützt zweifach redundante Stromversorgungsmo-
dule (AC und/oder DC), die in beliebiger Kombination installiert werden können.
Der RUGGEDCOM RST2228 kann wahlweise mit einer Reihenklemme mit Schraub-
anschluss oder einer steckbaren Reihenklemme ausgestattet werden, die Strom an
beide Stromversorgungen liefert. Die Reihenklemme mit Schraubanschluss wird mit
Kreuzschlitzschrauben und Druckplatten installiert, wofür Blankdrahtverbindungen
oder Crimp-Kabelschuhe in Frage kommen. Verwenden Sie Ringkabelschuhe Nr. 6
für sichere, zuverlässige Verbindungen bei erheblicher Stoß- oder Schwingungsbelas-
tung.
Gefahr von elektrischem Schlag – Gefahr lebensgefährlicher Personenschäden. Das
Gerät kann mit zwei Netzteilen ausgestattet werden, die an separate Spannungs-
quellen angeschlossen werden können. Vergewissern Sie sich, dass alle Spannungs-
quellen abgeschaltet sind, bevor Sie die Klemmen der Stromversorgungsmodule
warten.
Elektrische Gefahr – Gefahr von Sachschäden. Die jeweilige Bemessungsspannung
eines Stromversorgungseingangs darf nicht überschritten werden. Wenn beispiels-
weise in Steckplatz PS1 eine DC-Niederspannungsversorgung installiert ist, verbin-
den Sie die PS1-Klemmen nicht mit einer AC/DC-Hochspannungsquelle.
RUGGEDCOM RST2228
Montagehandbuch, 01/2020, C79000-G8900-1359-09
Schließen Sie ein ausfallsicheres Gerät an die Reihenklemme an.
3
1
Steckbare Reihenklemme
1
Reihenklemme mit Schraubanschluss
2
Schließerkontakt (NO)
3
Massekontakt
4
Öffnerkontakt (NC)
5

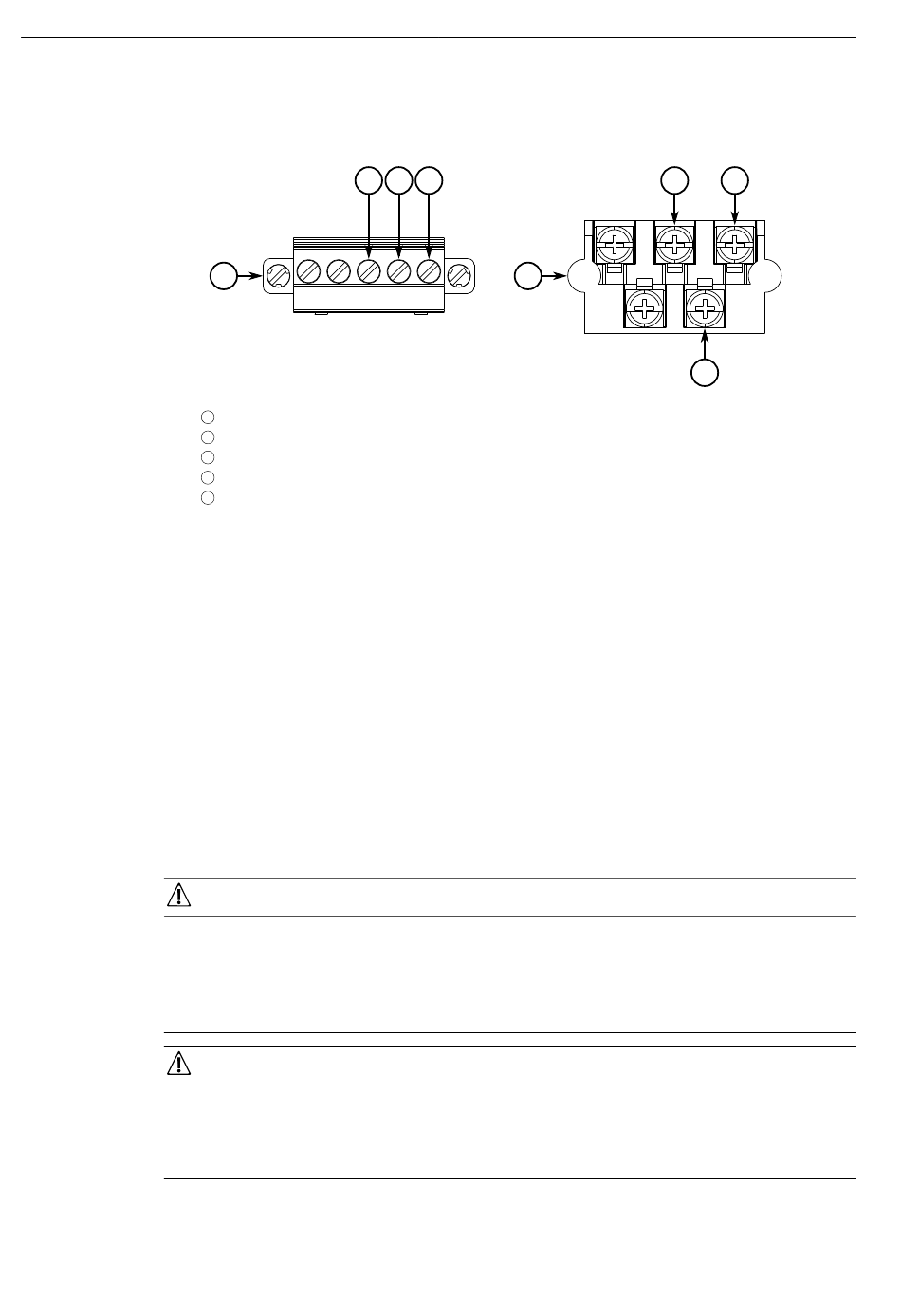

Abbildung 2.5
Verdrahten des fehlersicheren Alarmrelais
GEFAHR
VORSICHT
2.5 Anschluss an die Netzspannung
4
5
2
Installieren des Geräts
3
5
4
15
