Installieren des Geräts
2.5.2 Anschließen der Gleichspannungsversorgung (DC)
2.
3.
4.
20
Verbinden Sie die von der Spannungsquelle kommende Plusleitung mit der
Klemme für den Pluspol am Klemmenblock.
4
1
3 5
Steckbare Reihenklemme
1
Reihenklemme mit Schraubanschluss
2
Plusklemme (+) für PS1
3
Chassis-/Erdungsklemme für PS1
4
Minusklemme (-) für PS1
5
Plusklemme (+) für PS2
6
Chassis-/Erdungsklemme für PS2
7
Minusklemme (-) für PS2
8

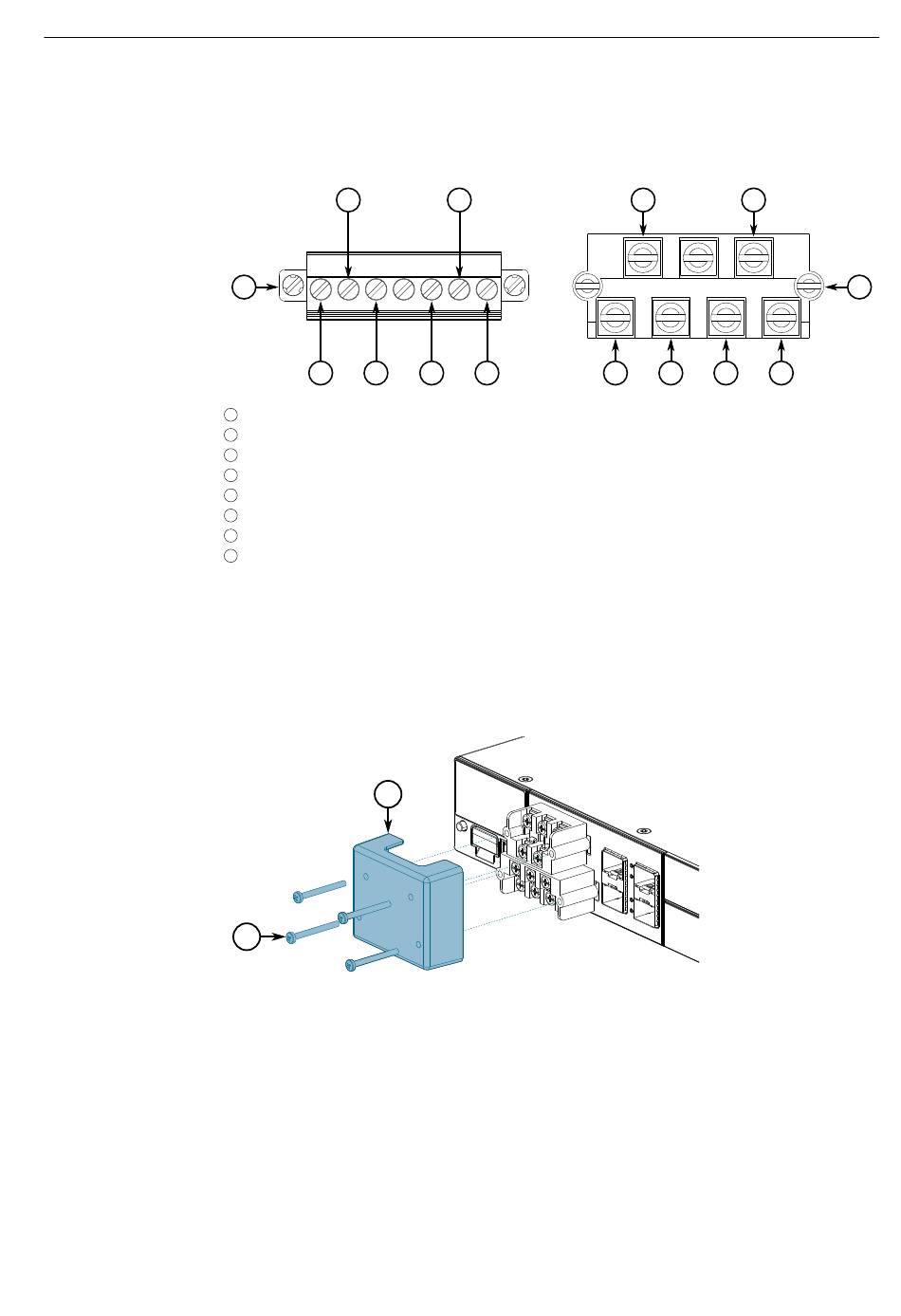

Abbildung 2.11 Verdrahtung an DC-Reihenklemme
Verbinden Sie die von der Spannungsquelle kommende Minusleitung mit der
Klemme für den Minuspol am Klemmenblock.
Befestigen Sie bei einer steckbaren Reihenklemme die Sicherheitsabdeckung.
1
2
Abbildung 2.12 Montieren der Sicherheitsabdeckung
7
6 8
4 7
3 5 6 8
RUGGEDCOM RST2228
Montagehandbuch, 01/2020, C79000-G8900-1359-09
