Einleitung
1.2 Beschreibung
USB-Konsolenport
Alarmanzeige-LED
Wechselmedien
ausfallsicheres Alarmrelais
4
1
2
4
6
LEDs für 10GBase SFP+-Transceiver (Steckplatz 0)
1
Steckplatzbereichsnummern der Module
2
LEDs für Modulports
3
LED für Alarmstatus
4
Status-LEDs für Netzteil
5
Alarmabschalttaste (ACO)
6

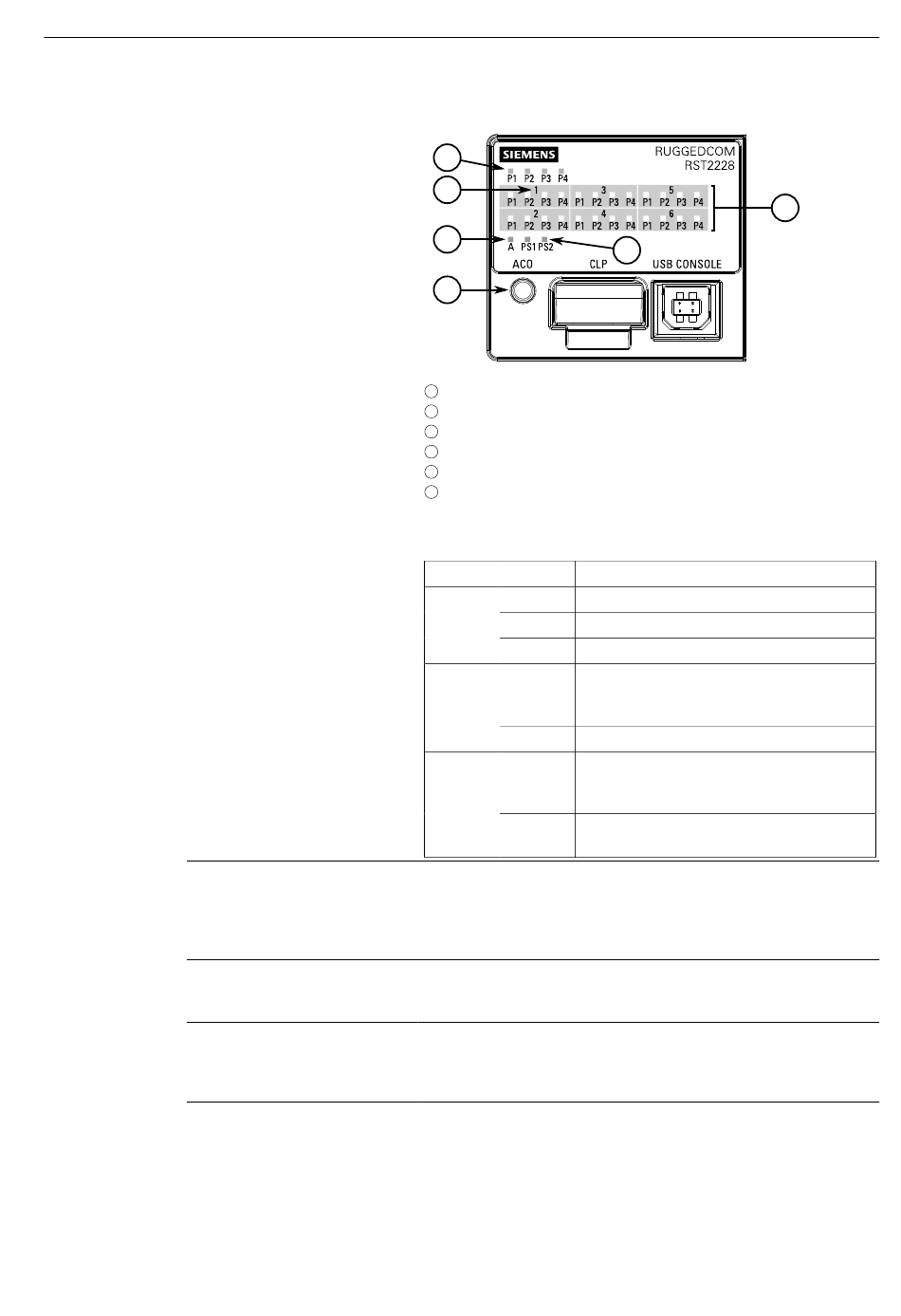

Abbildung 1.3 Statusanzeigefeld
LED Status
P{Num- Konstant Verbindung erkannt
mer}
Blinkend Verbindung (Aktivität)
Aus Keine Verbindung erkannt
A Konstant Fehlerzustand ist vorhanden
leuch-
tend
Aus Es liegt kein Fehlerzustand vor
PS1/PS2 Konstant Die Spannungsquelle versorgt das Gerät
leuch- mit Spannung
tend
Aus Die Spannungsquelle versorgt das Gerät
nicht mit Spannung
Der Port für die serielle Konsole dient als direkte Schnittstelle mit
dem Gerät und für den Zugriff auf Verwaltungsfunktionen. Weite-
re Informationen zum Anschluss des Geräts über den Port der seriel-
len Konsole finden Sie im Abschnitt
te 25)".
Die Alarmanzeige-LED leuchtet, wenn ein Fehlerzustand vorhanden
ist. Durch Drücken der Alarmabschalttaste (ACO) wird der Alarm
abgeschaltet.
Das Gerät verfügt über Buchsen für bis zu vier SFP/SFP+-Transcei-
ver und Steckplätze für bis zu sechs Wechselmedien-Module. Wei-
tere Informationen finden Sie unter
29)".
Das ausfallsichere Alarmrelais verriegelt sich bei einer Stromunter-
brechung oder anderen Alarmbedingungen und wechselt in den
Default-Zustand. Weitere Informationen finden Sie unter:
• "Anschließen des ausfallsicheren Alarmrelais (Seite 14)"
3
5
Beschreibung
"Anschließen an das Gerät (Sei-
"Kommunikations-Ports (Seite
RUGGEDCOM RST2228
Montagehandbuch, 01/2020, C79000-G8900-1359-09
