2.5.2 Anschließen der Gleichspannungsversorgung (DC)
5.
6.
2.5.2 Anschließen der Gleichspannungsversorgung (DC)
Gehen Sie wie folgt vor, um eine DC-Niederspannungsversorgung an das Gerät anzu-
schließen:
Hinweis
Die Reihenklemme mit Schraubanschluss wird mit Kreuzschlitzschrauben und Druck-
platten installiert, wofür Blankdrahtverbindungen oder Crimp-Kabelschuhe in Frage
kommen. Verwenden Sie Ringkabelschuhe der Größe 6 in Kombination mit zuverläs-
18
Befestigen Sie bei einer Reihenklemme mit Schraubanschluss die Sicherheitsab-
deckung über der Reihenklemme.
1
2

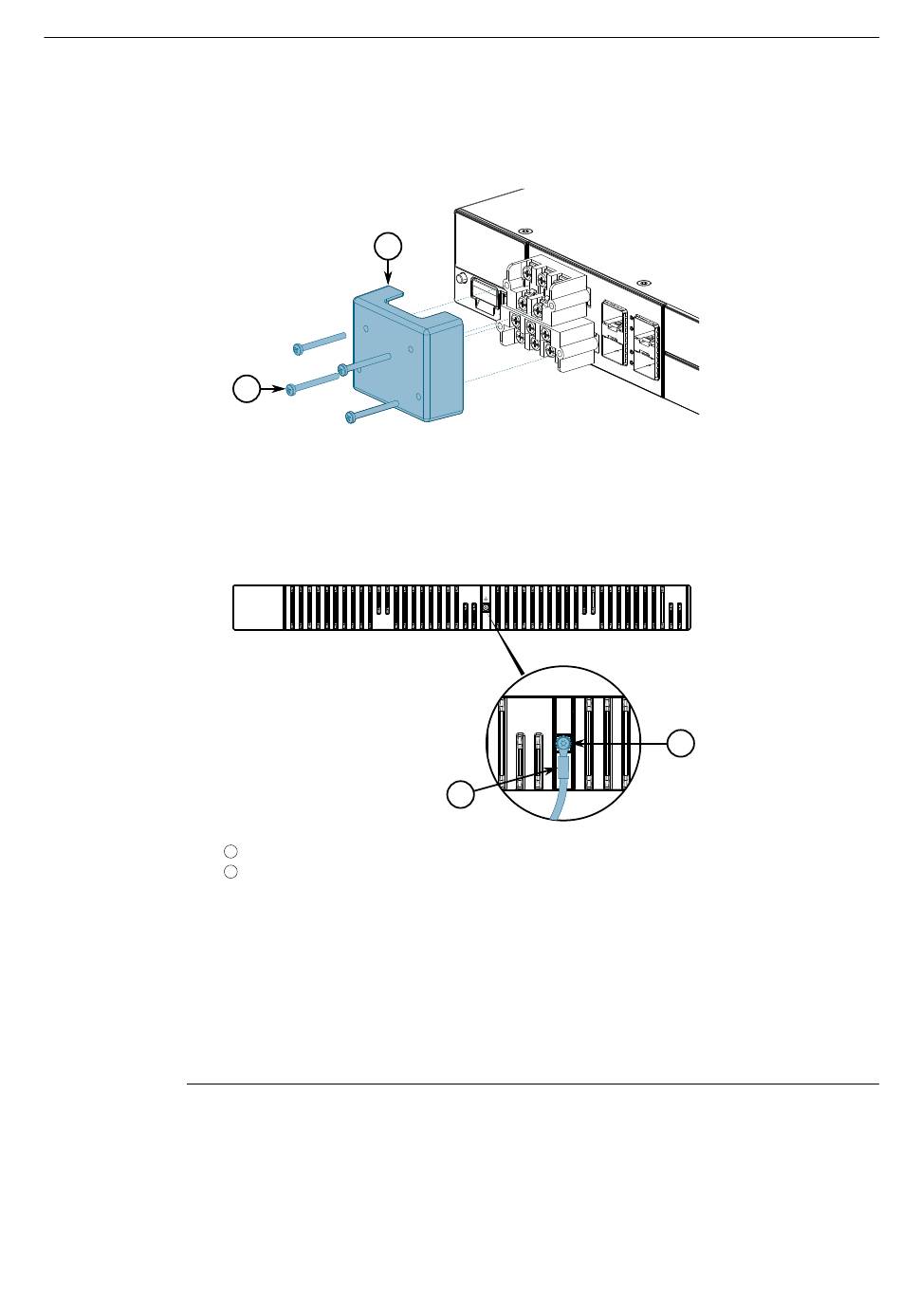

Abbildung 2.8 Montieren der Sicherheitsabdeckung
Verbinden Sie die Chassis-Erdungsschraube mit Erde (Erdpotential). Es empfiehlt
sich, den Erdungsanschluss mit einem Ring- oder -Flachkabelschuh M3 abzu-
schließen und mit einem Drehmoment von 1,7 Nm (15 lbf-in) festzuziehen.
Schraube M3
1
Ringkabelschuh M3
2
Abbildung 2.9 Chassis-Erdungsanschluss
2
1
RUGGEDCOM RST2228
Montagehandbuch, 01/2020, C79000-G8900-1359-09
