Siemens RUGGEDCOM RST2228 Montagehandbuch Seite 42

Entfernen eines Moduls
Gehen Sie zum Entfernen eines Medienmoduls wie folgt vor:
1.
2.
3.
4.
5.
6.
7.
Installieren eines Moduls
Gehen Sie zum Installieren eines Medienmoduls wie folgt vor:
1.
2.
3.
RUGGEDCOM RST2228
Montagehandbuch, 01/2020, C79000-G8900-1359-09
Vergewissern Sie sich, dass die Stromversorgung zum Gerät abgeschaltet ist,
und warten Sie etwa zwei Minuten, bis das Gerät völlig stromlos ist.
[Optional] Falls das Gerät in einem Baugruppenträger installiert ist, entnehmen
Sie es aus dem Baugruppenträger.
Lösen Sie die Schraube(n), mit der bzw. denen das Modul befestigt ist.
Ziehen Sie das Modul aus dem Chassis, um es zu trennen.

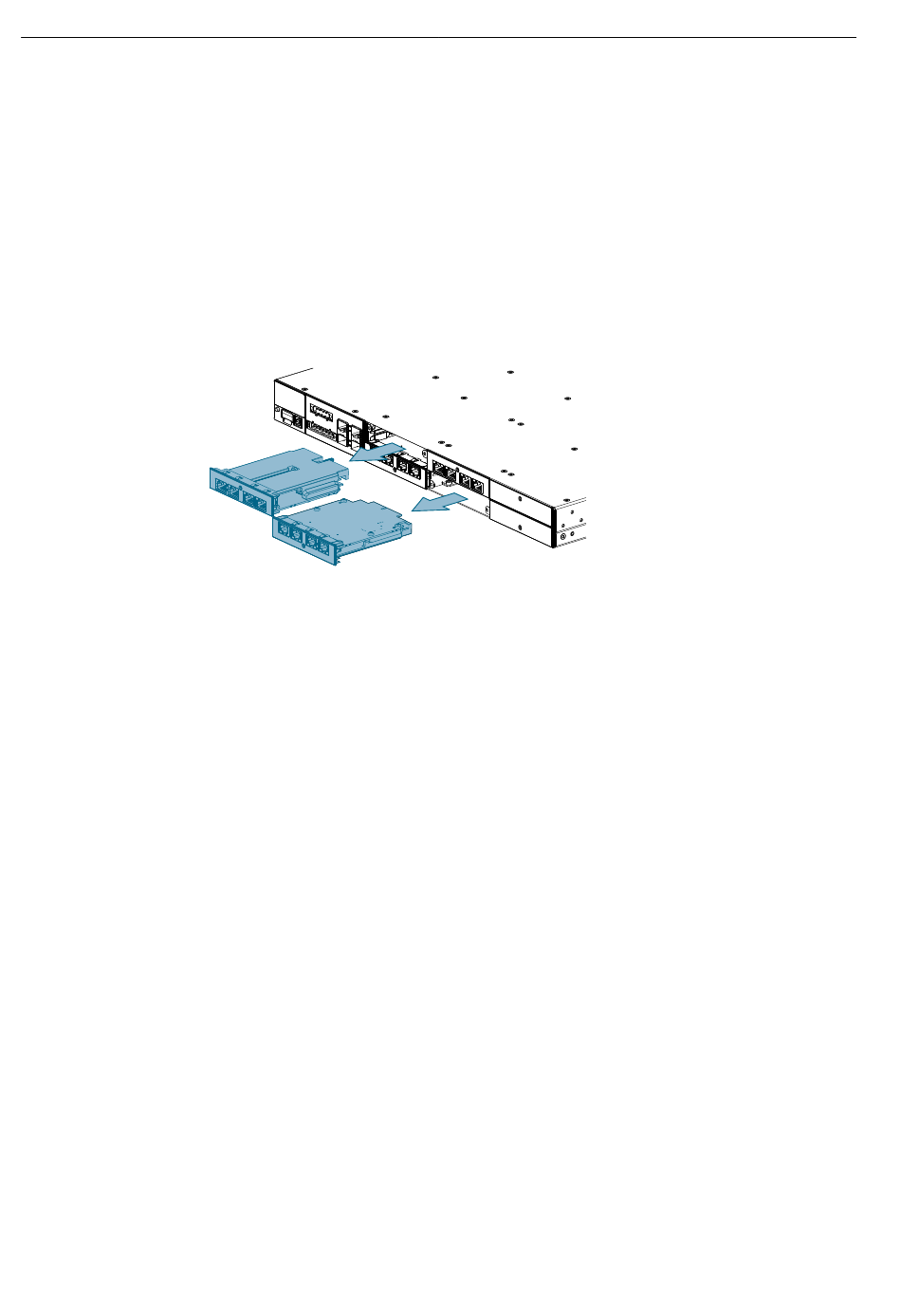

Abbildung 4.2 Entfernen eines Moduls
Installieren Sie ein neues Modul oder ein Blindmodul (zum Schutz vor eindrin-
gendem Staub oder Schmutz).
[Optional] Installieren Sie das Gerät gegebenenfalls im Baugruppenträger.
Verbinden Sie das Gerät mit der Spannungsversorgung.
Vergewissern Sie sich, dass die Stromversorgung zum Gerät abgeschaltet ist,
und warten Sie etwa zwei Minuten, bis das Gerät völlig stromlos ist.
[Optional] Falls das Gerät in einem Baugruppenträger installiert ist, entnehmen
Sie es aus dem Baugruppenträger.
Entfernen Sie das vorhandene Modul aus dem Steckplatz.
Kommunikations-Ports
4.3 Einbauen/Ausbauen von Modulen
33
