2.4 Anschließen des ausfallsicheren Alarmrelais
2.4 Anschließen des ausfallsicheren Alarmrelais
Das ausfallsichere Alarmrelais kann so konfiguriert werden, dass es sich bei Alarm-
bedingungen verriegelt. Beim Einschalten des Geräts ist der Schließerkontakt (NO)
geschlossen und es sind keine Alarme aktiv. Wird das Gerät nicht eingeschaltet oder
ist ein aktiver Alarm konfiguriert, öffnet das Relais den Schließerkontakt (S) und
schließt den Öffnerkontakt (Ö).
Hinweis
Die Steuerung des Ausgangs des ausfallsicheren Relais ist über RUGGEDCOM ROS
konfigurierbar. Ein häufiger Einsatzzweck dieses Relais ist die Signalisierung eines
Alarms bei Stromausfall. Weitere Informationen finden Sie im RUGGEDCOM ROS Kon-
figurationshandbuch für das Gerät.
Um das ausfallsichere Alarmrelais anzuschließen, gehen Sie wie folgt vor:
1.
14
Verbinden Sie die Reihenklemme mit dem ausfallsicheren Alarmrelais mit dem
Gerät. Die Reihenklemme ist entweder als Reihenklemme mit Schraubanschluss
oder als steckbare Reihenklemme verfügbar.
• Führen Sie bei der Reihenklemme mit Schraubanschluss den Klemmenblock
in das Gerät ein. Die Reihenklemme ist im Gerät sicher befestigt, wenn zu
einem späteren Zeitpunkt des Einbaus die Sicherheitsabdeckung angebracht
wird.
• Bei einer steckbaren Reihenklemme führen Sie die Reihenklemme in das
Gerät ein und ziehen die Schrauben an.
1
Steckbare Reihenklemme
1
Reihenklemme mit Schraubanschluss
2

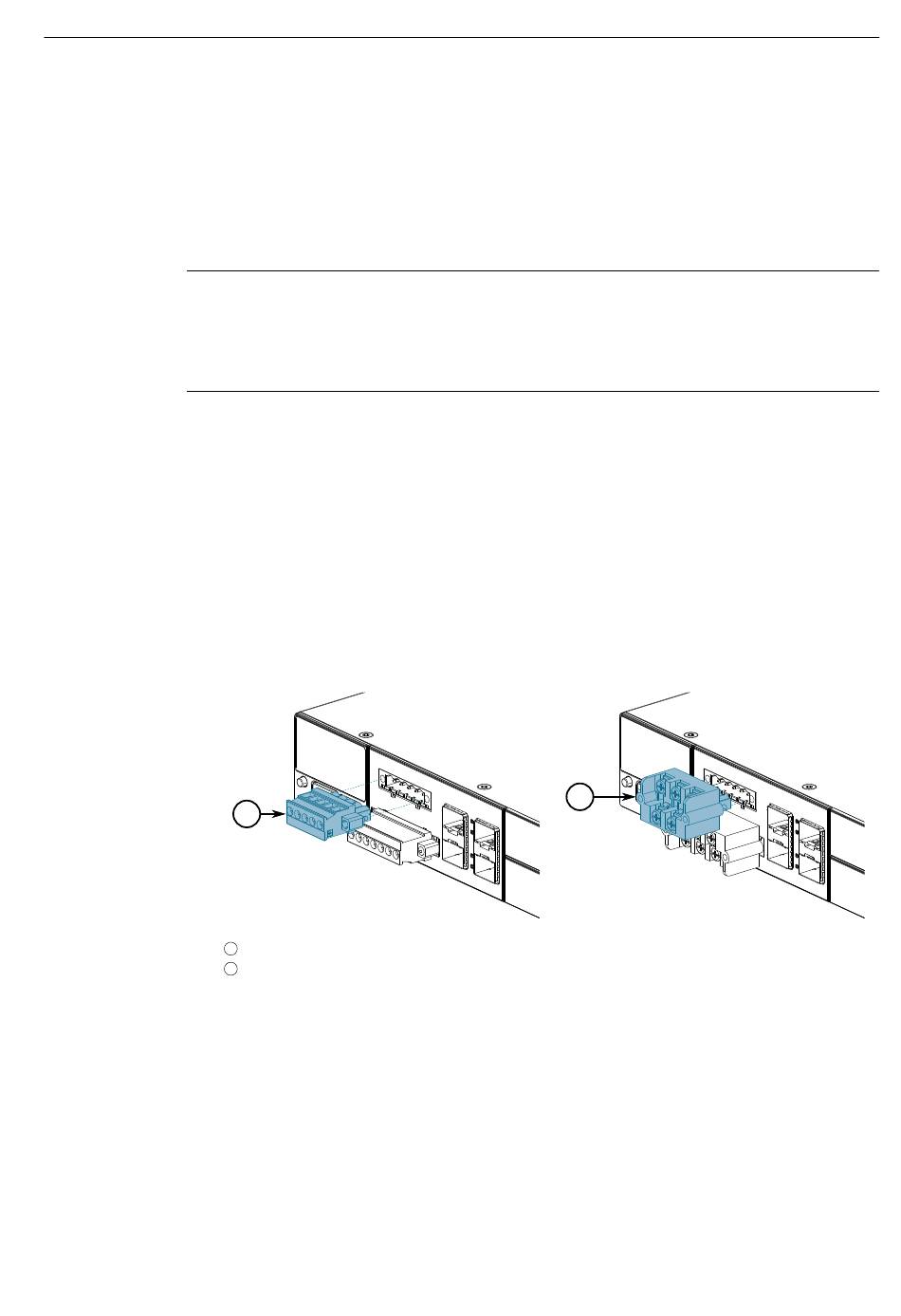

Abbildung 2.4 Montieren der Reihenklemme mit dem ausfallsicheren Alarmrelais
2
