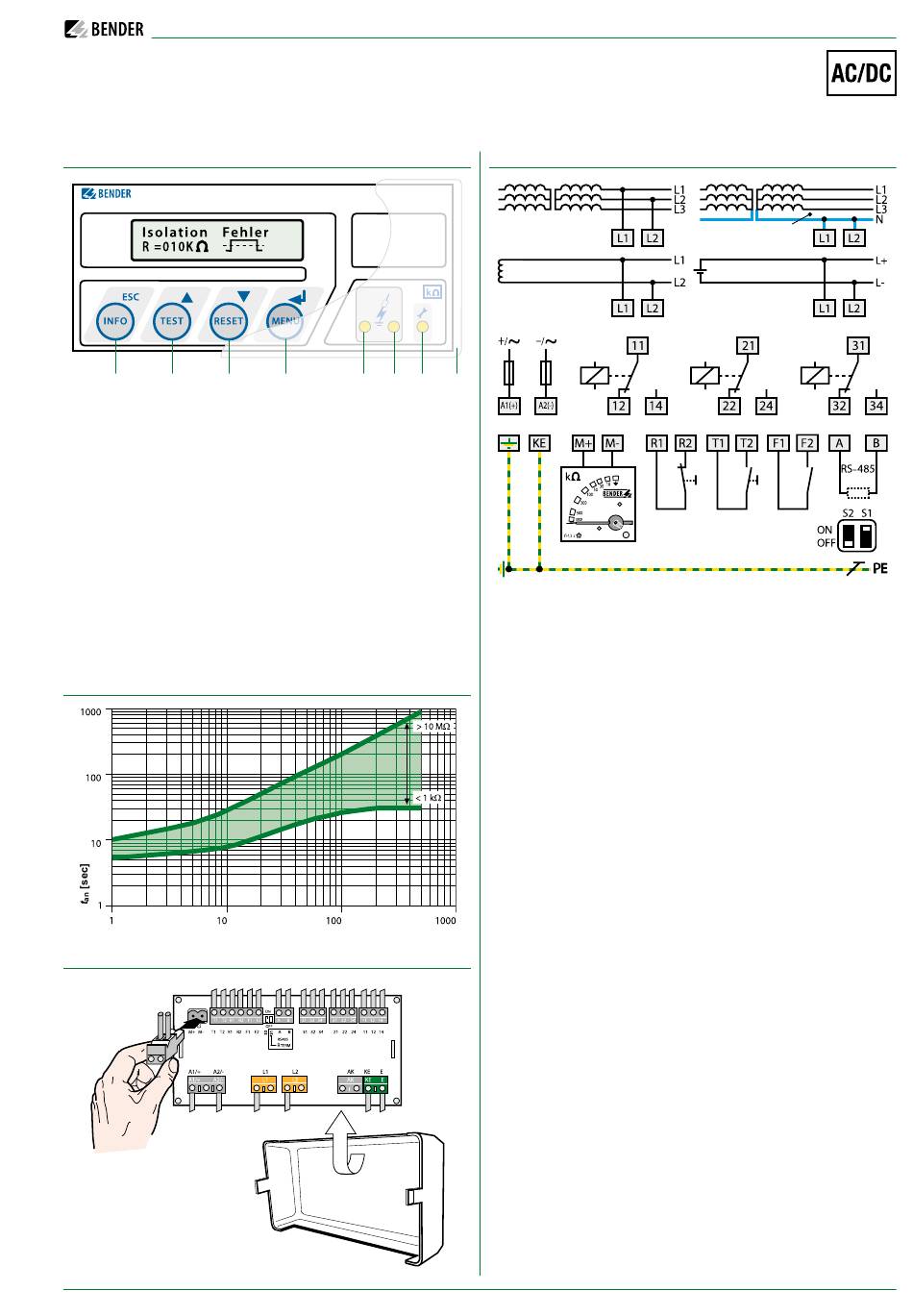

Bedienelemente
IRDH375
ISOMETER®
1
2
3
1 -
INFO"-Taste: für Abfrage von Standardinformation
ESC-Taste: Zurück Menü-Funktion
2 -
„TEST"-Taste: Selbsttest aufrufen
Pfeiltaste aufwärts: Parameteränderung, scrollen
3 -
„RESET"-Taste: Löschen von Installations- und Fehlermeldungen
Pfeiltaste abwärts: Parameteränderung, scrollen
4 -
„MENU"-Taste: Aufruf Menü-System
Enter-Taste: Bestätigung Parameteränderung
5 -
Alarm-LED „1" gelb, leuchtet bei Unterschreiten R
6 -
Alarm-LED „2" gelb, leuchtet bei Unterschreiten R
7 -
Alarm-LED gelb, leuchtet bei Anschlussfehler Netz, Erde und
Systemfehler
8 -
Transparentabdeckung der Frontplatte (Zubehör)
Ansprechzeiten
C
[µF]
e
Anschlussschaltbild – Geräterückseite
1
2
1 -
Geräterückseite IRDH375
2 -
Abnehmbare Klemmenabdeckung
4
5 6 7
8
ALARM1
ALARM2
R
f
Anschlussschaltbild
1
3
6
U
S
5
10
9
1 -
3AC-System
2 -
3NAC-System
5 -
Versorgungsspannung U
Schmelz sicherung 6 A; für UL- und CSA-Applikationen
sind 5 A-Vorsicherungen zwingend zu verwenden.
6 -
Alarmrelais R
ALARM1
7 -
Alarmrelais R
ALARM2
8 -
Alarmrelais Systemfehler
9 -
Externe kΩ-Anzeige 0...400 µA oder
Stromausgang 0(4)...20 mA (Option).
*10 -
Externe Reset-Taste „R1, R2" (Öffner oder Drahtbrücke), bei
offenen Klemmen wird keine Fehlermeldung gespeichert,
soweit das Speicher verhalten nicht über das Bedienmenü
aktiviert ist.
*11 -
Externe Test-Taste „T1, T2" (Schließer)
*12 -
STANDBY mit Hilfe des Funktionseinganges „F1, F2":
keine Iso lationsmessung bei geschlossenem Kontakt.
13 -
DIP-Schalter, S1 „ON"- RS-485 terminiert (120 Ω ein),
S2 - Reserve
* Die Klemmenpaare 10, 11 und 12 müssen galvanisch getrennt
verdrahtet werden und dürfen keine Verbindung zu PE haben!
