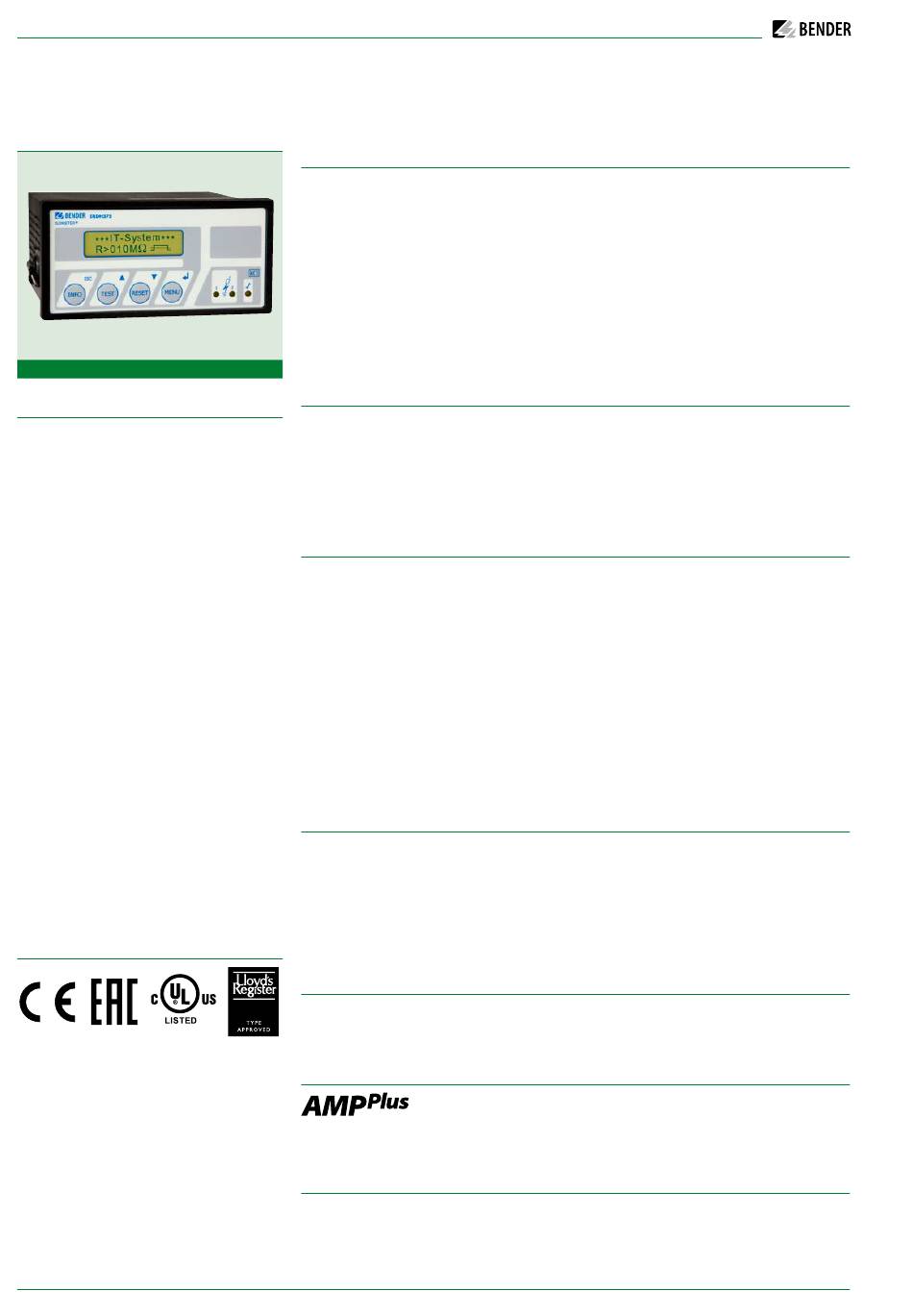

ISOMETER® IRDH375
ISOMETER® IRDH375
Gerätemerkmale
• Isolationsüberwachung für ungeerdete
Systeme AC, AC/DC 0...793 V, DC 0...650 V
• Nennspannung über Ankoppelgerät
erweiterbar
• Zwei getrennt einstellbare
Ansprechwerte 1 kΩ...10 MΩ
• AMP
Plus
-Messverfahren
• Automatische Anpassung an Netzableit-
kapazität
• Infotaste für Anzeige der Geräteeinstellung
und Netzableitkapazität
• Kontinuierliche Selbstüberwachung mit
automatischer Meldung
• Automatischer Selbsttest wählbar
• Anschluss für externe kΩ-Anzeige
• Test- und Reset-Taste
• Anschluss externe Test- und Reset-Taste
• Zwei getrennte Alarmrelais mit zwei
potentialfreien Wechslern
• Arbeits- oder Ruhestromschaltung wählbar
• Alarmrelais für Systemfehler (Ruhestrom)
• Beleuchtete Klartextanzeige
• RS-485-Schnittstelle
• Steckbare Anschlussklemmen
Zulassungen
2
IRDH375_D00124_02_D_XXDE/09.2018
Produktbeschreibung
Die ISOMETER® der Serie IRDH375(B) überwachen den Isolationswiderstand von ungeer-
deten Hauptstromkreisen (IT-Systeme) AC, AC/DC 0...793 V bzw. DC 0...650 V. Durch das
AMP
Plus
-Messverfahren werden sie insbesondere den Anforderungen moderner Strom-
versorgungen gerecht, die häufig Umrichter, Stromrichter, Thyristorregler und direkt ange-
schlossene Gleichstromkomponenten enthalten. Durch EMV-Entstörmaß nahmen sind in
diesen Systemen oftmals auch hohe Ableitkapazitäten gegen Erde vorhanden, die vom
IRDH375(B) durch automatische Anpassung zur Optimierung der Messzeit berücksichtigt
werden.
In Verbindung mit einem Ankoppelgerät können die Geräte auch für höhere Spannungen
eingesetzt werden. Durch die getrennte Versorgungsspannung ist eine Überwachung des
spannungslosen Systems möglich.
Applikation
• AC-, DC- oder AC/DC-Haupt stromkreise
• AC/DC-Hauptstromkreise mit direkt ange-
schlossenen Gleichstromkomponenten, wie
Stromrichter, Umrichter, thyristorgeregelte
Gleichstromantriebe
• UPS-Anlagen, Batterienetze
Funktion
Unterschreitet der Isolationswiderstand zwischen Netzleitern und Erde die eingestellten An-
sprechwerte, schalten die Alarmrelais und die Alarm-LEDs leuchten auf. Durch zwei getrennt
einstellbare Alarmrelais kann zwischen einer „Vorwarnung" und einer „Hauptmeldung" unter-
schieden werden. Die Anzeige des Messwertes erfolgt auf dem LC-Display oder einem extern
anschließbaren Messinstrument. Dadurch sind auch Verän derungen, z. B. beim Zuschalten
von Abgängen, leicht erkennbar. Die Fehlermeldung kann gespeichert werden. Das Rück-
setzen der Fehlerspeicherung erfolgt durch Betätigung der Reset-Taste. Mit der Test-Taste
kann die Gerätefunktion geprüft werden, einschließlich der Anschlüsse zum Netz und zur
Erde. Durch Drücken der Info-Taste werden wichtige Informationen, wie z. B. vorhandene
Netzableitkapazität, Geräteeinstellungen angezeigt.
Die Gerätefunktion und die Anschlüsse zur Erde werden überwacht. Tritt eine Störung
auf, schaltet das Systemfehlerrelais, die Alarm-LED „Systemfehler" leuchtet. Die Para-
metrierung des Gerätes erfolgt über das LC-Display und die frontseitigen Bedientasten.
Geräteausführung IRDH375B
Die Geräteausführung IRDH375B enthält zusätzlich folgende Funktionen
• Historienspeicher mit Echtzeituhr zur Speicherung von Alarmmeldung mit Datum/Uhrzeit
• Galvanisch getrennte RS-485-Schnittstelle (BMS-Protokoll) zum Datenaustausch mit anderen
Bender-Komponenten
• Netztrennrelais für den Betrieb mehrerer ISOMETER® in gekoppelten IT-Systemen
• Stromausgang 0(4)...20 mA
Anwendung in gekoppelten IT-Systemen
Durch die in der Geräteversion IRDH375B enthaltenen Netztrennrelais und die Steuerein-
gänge F1/F2 sind sie auch in gekoppelten IT-Systemen einsetzbar. Damit ist gewährleistet,
dass immer nur ein ISOMETER® aktiv misst.
Messverfahren
Die Serie IRDH375(B) arbeitet mit dem patentierten AMP
fahren. Damit ist eine präzise Überwachung moderner Stromversorgungs-
systeme, auch bei umfangreichen, direkt angeschlos senen Gleichstromkomponenten und
hohen Netzableitkapazitäten gewährleistet.
Normen
Die Serie ISOMETER® IRDH375 entspricht den Gerätenormen:
DIN EN 61557-8 (VDE 0413-8), EN 61557-8, IEC 61557-8, IEC 61326-2-4,
DIN EN 60664-1 (VDE 0110-1), DIN EN 60664-3 (VDE 0110-3), ASTM F1669M-96 (2007),
ASTM F1207M-96 (2007)
Isolationsüberwachungsgerät für ungeerdete
AC-, AC/DC- und DC-Systeme (IT-Systeme)
• Heizgeräte mit
Phasenanschnittsteuerungen
• Anlagen mit Schaltnetzteilen
• IT-Systeme mit hohen Ableitkapazitäten
• Gekoppelte IT-Systeme
Plus
-Messver-
