4.3.
MESSUNGEN
4.3.1.
DC-Spannungsmessung
Die max. Eingangsspannung ist DC 600V. Versuchen Sie keine Spannung
zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und
das Multimeter könnte zerstört werden.
1. Wählen Sie V
2. Drücken Sie die R-Taste um den korrekten Messbereich auszuwählen oder um die
"Auto"-Funktion zu benutzen(s.§ 4.2.2). Wählen Sie den höchsten Bereich aus, wenn
die zu messende Spannungshöhe unbekannt ist.
3. Verbinden Sie die Messleitungen wie folgt: die rote Messleitung in V
HT321)/ V
4. Verbinden Sie nun die rote und die schwarze Messleitung mit dem positiven und dem
negativen Pol (s. Abb. 2). Die Spannungsgrösse wird automatisch erkannt und auf dem
Display angezeigt.
5. Wenn auf dem Display "O.L" erscheint, ist die gemessene Spannung höher als der
gewählte Bereich.
6. Wenn auf dem Display "-" erscheint, wurden Plus- und Minuspol vertauscht (s. Abb. 2).
7. Informationen über die HOLD- und MAX-Funktionen erhalten Sie unter Punkt § 4.2.

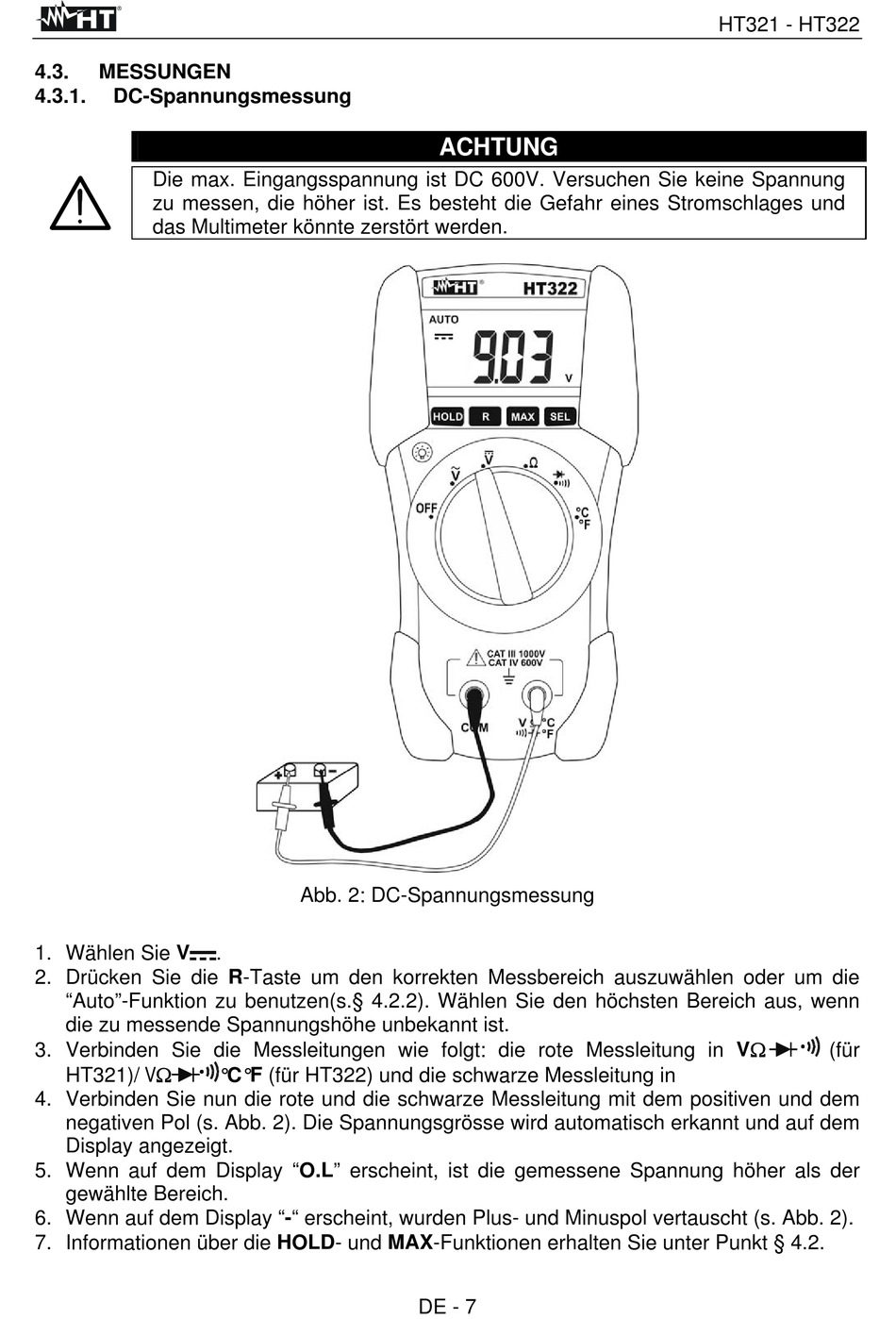

Abb. 2: DC-Spannungsmessung
.
°C°F (für HT322) und die schwarze Messleitung in
ACHTUNG
DE - 7
HT321 - HT322
