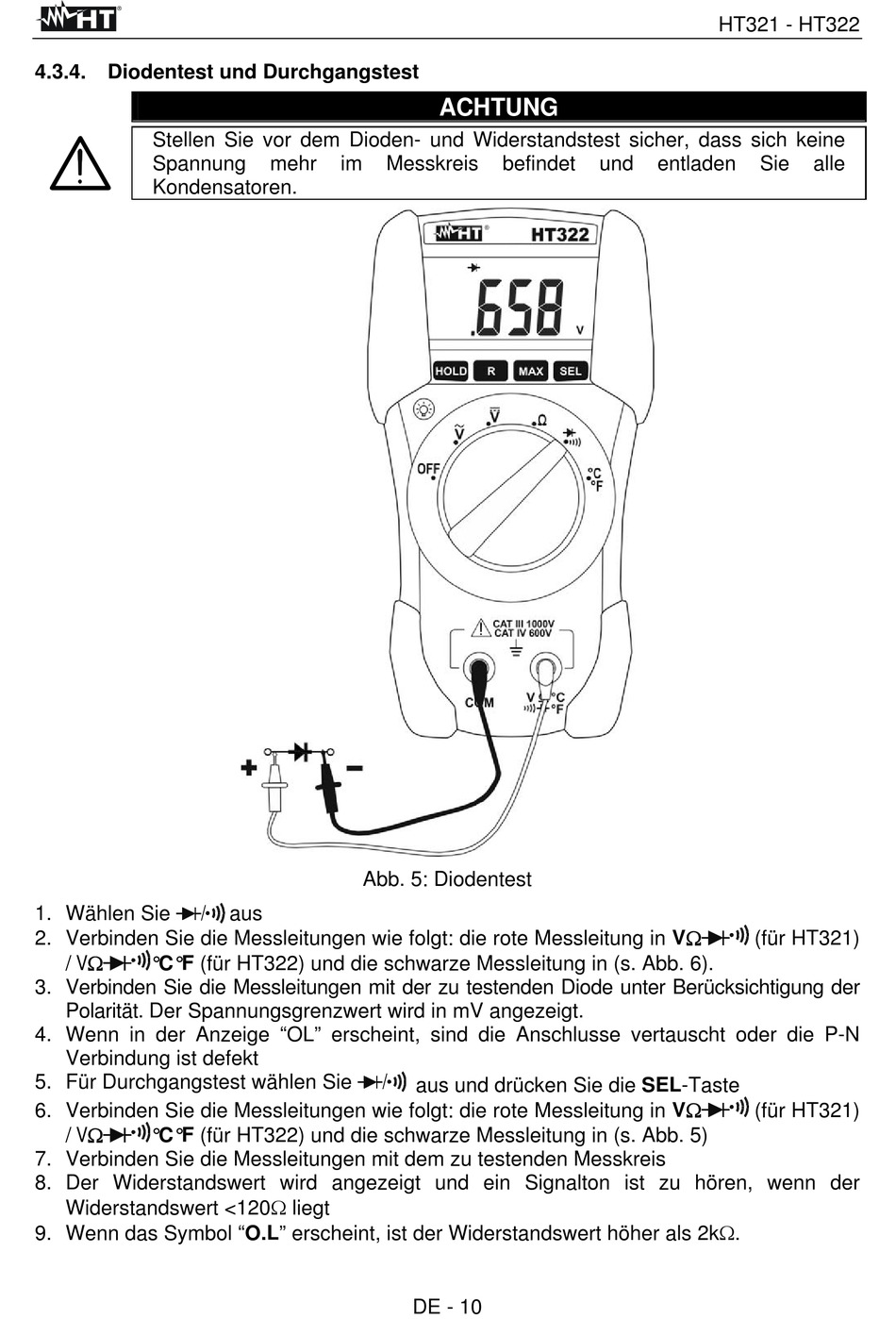

4.3.4. Diodentest und Durchgangstest
Stellen Sie vor dem Dioden- und Widerstandstest sicher, dass sich keine
Spannung
Kondensatoren.
/
1. Wählen Sie
2. Verbinden Sie die Messleitungen wie folgt: die rote Messleitung in V
/ V
°C°F (für HT322) und die schwarze Messleitung in (s. Abb. 6).
3. Verbinden Sie die Messleitungen mit der zu testenden Diode unter Berücksichtigung der
Polarität. Der Spannungsgrenzwert wird in mV angezeigt.
4. Wenn in der Anzeige "OL" erscheint, sind die Anschlusse vertauscht oder die P-N
Verbindung ist defekt
5. Für Durchgangstest wählen Sie
6. Verbinden Sie die Messleitungen wie folgt: die rote Messleitung in V
/ V
°C°F (für HT322) und die schwarze Messleitung in (s. Abb. 5)
7. Verbinden Sie die Messleitungen mit dem zu testenden Messkreis
8. Der Widerstandswert wird angezeigt und ein Signalton ist zu hören, wenn der
Widerstandswert <120 liegt
9. Wenn das Symbol "O.L" erscheint, ist der Widerstandswert höher als 2k.
mehr
im
Messkreis
Abb. 5: Diodentest
aus
/
ACHTUNG
befindet
aus und drücken Sie die SEL-Taste
DE - 10
HT321 - HT322
und
entladen
Sie
(für HT321)
(für HT321)
alle
