4.3.
Beschreibung der Messleitungen
4.4.
ABSCHIRMUNG
In einigen Fällen, können Messungen von Oberfläche-Strömen beeinflusst werden.
Durch Beaufschlagung einer Isolation, die gemessen werden soll, mit einer Spannung,
können zwei verschiedene Ströme entstehen: Einer, der im Prüfling fließt, der Andere, der
auf seiner Oberfläche fließt. Falls Sie nur den Widerstand messen wollen, der zum Strom
Im gehört, der im Prüfling Rx (welches der Bedeutungsvolle ist) fließt, ist es notwendig,
den Oberflächenstrom If , durch Verwendung einer weiteren Messleitung, zu absorbieren.
4.5.
Anmerkungen zu Isolations-Messungen
Das Messen eines hohen Widerstandes, wie den des Isolations-Widerstandes ist sehr
schwierig, da der Wert des betrachteten Stromes sehr klein sein kann.
Um beim Messen Fehler zu vermeiden, ist es deshalb notwendig, die folgenden
Vorkehrungen zu treffen:
• halten Sie die Messleitungen in Abstand von Störquellen und stellen Sie sicher,
dass die Messleitungen nicht in mehr als in einem Punkt Kontakt zum Prüfling
herstellen können;
• beim Messen hoher Widerstände muss der Bereich um das Mess-Instrument und
die Prüfanlage frei sein. Es wird empfohlen, die Zeitmesser Funktion zu benutzen
so dass der Anwender sich in sicherer Entfernung von Messleitungen und vom
Widerstand, der geprüft werden soll, aufhalten kann;
Es wird empfohlen eine ABSCHIRMUNG beim Messen von Widerständen von
•
einigen zehn GΩ oder höher zu verwenden.

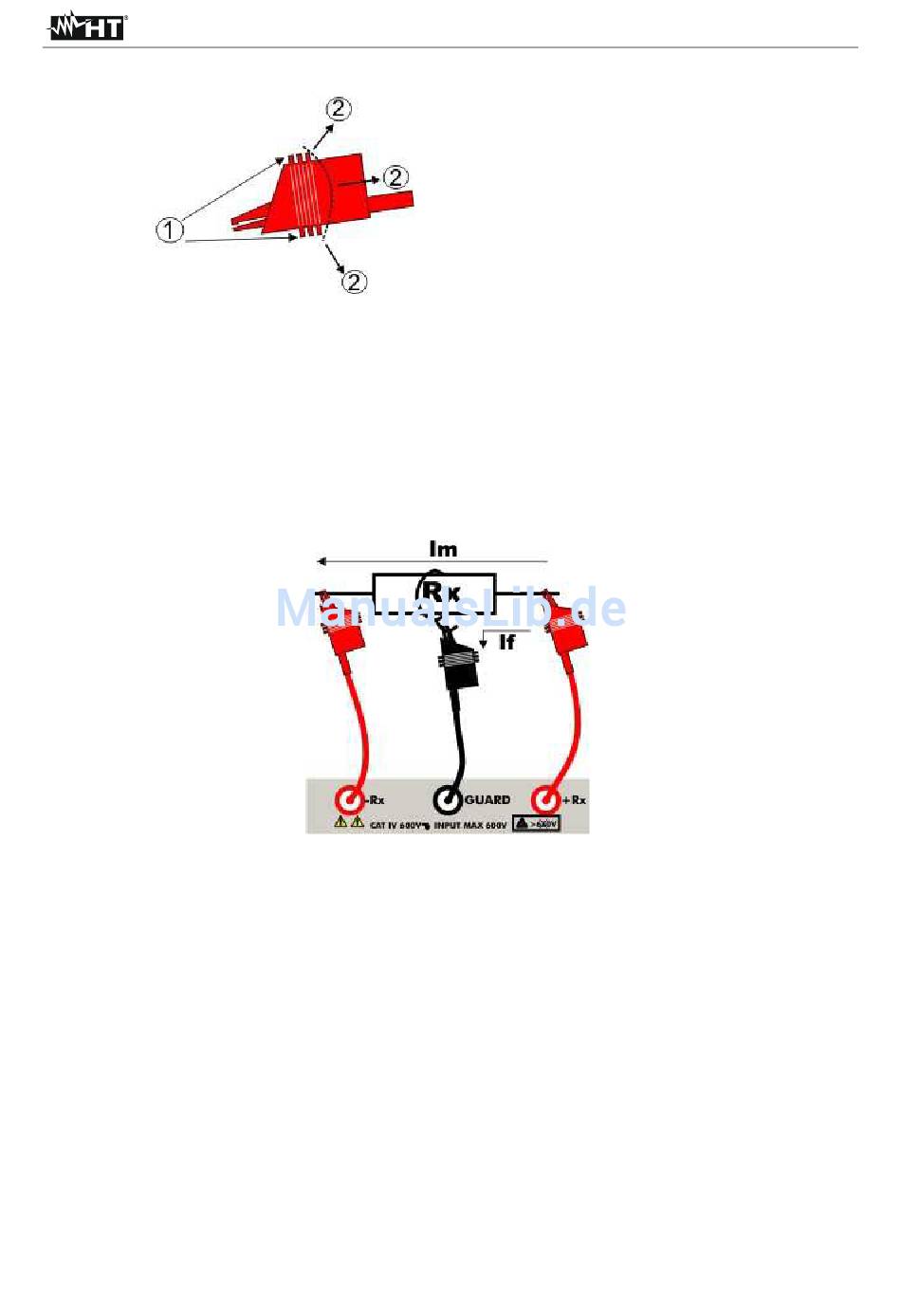

Abb. 2: Messleitungen
Abb. 3: Stromfluss im Prüfling
DE - 8
LEGENDE:
1. Hand Schutz.
2. Sicherheitsbereich.
,
HT7051
