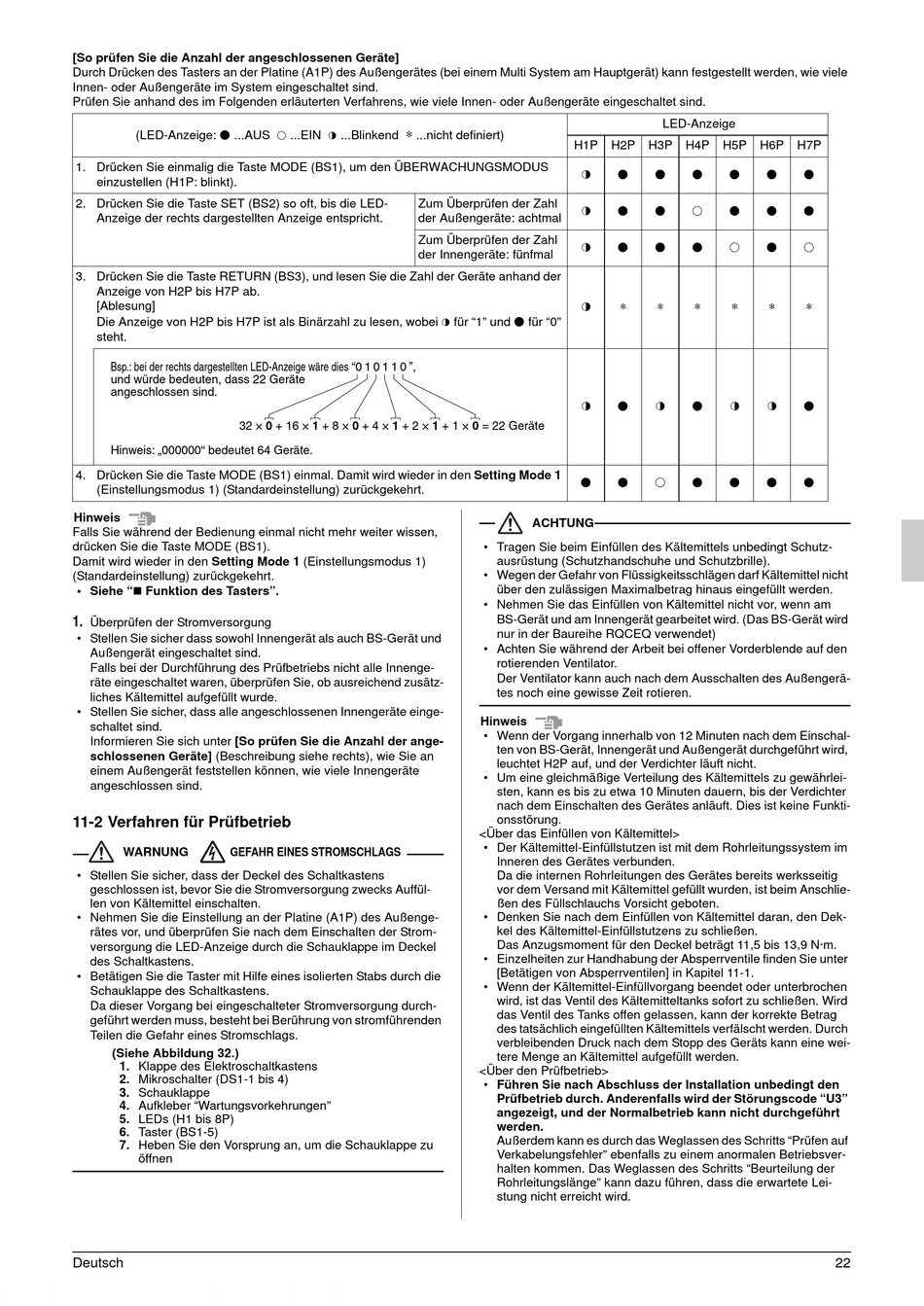

[So prüfen Sie die Anzahl der angeschlossenen Geräte]
Durch Drücken des Tasters an der Platine (A1P) des Außengerätes (bei einem Multi System am Hauptgerät) kann festgestellt werden, wie viele
Innen- oder Außengeräte im System eingeschaltet sind.
Prüfen Sie anhand des im Folgenden erläuterten Verfahrens, wie viele Innen- oder Außengeräte eingeschaltet sind.
h
...AUS k ...EIN l ...Blinkend
(LED-Anzeige:
1. Drücken Sie einmalig die Taste MODE (BS1), um den ÜBERWACHUNGSMODUS
einzustellen (H1P: blinkt).
2. Drücken Sie die Taste SET (BS2) so oft, bis die LED-
Anzeige der rechts dargestellten Anzeige entspricht.
3. Drücken Sie die Taste RETURN (BS3), und lesen Sie die Zahl der Geräte anhand der
Anzeige von H2P bis H7P ab.
[Ablesung]
Die Anzeige von H2P bis H7P ist als Binärzahl zu lesen, wobei l für "1" und
steht.
Bsp.: bei der rechts dargestellten LED-Anzeige wäre dies "0 1 0 1 1 0 ",
und würde bedeuten, dass 22 Geräte
angeschlossen sind.
32 × 0 + 16 × 1 + 8 × 0 + 4 × 1 + 2 × 1 + 1 × 0 = 22 Geräte
Hinweis: „000000" bedeutet 64 Geräte.
4. Drücken Sie die Taste MODE (BS1) einmal. Damit wird wieder in den Setting Mode 1
(Einstellungsmodus 1) (Standardeinstellung) zurückgekehrt.
Hinweis
Falls Sie während der Bedienung einmal nicht mehr weiter wissen,
drücken Sie die Taste MODE (BS1).
Damit wird wieder in den Setting Mode 1 (Einstellungsmodus 1)
(Standardeinstellung) zurückgekehrt.
• Siehe " Funktion des Tasters".
1.
Überprüfen der Stromversorgung
• Stellen Sie sicher dass sowohl Innengerät als auch BS-Gerät und
Außengerät eingeschaltet sind.
Falls bei der Durchführung des Prüfbetriebs nicht alle Innenge-
räte eingeschaltet waren, überprüfen Sie, ob ausreichend zusätz-
liches Kältemittel aufgefüllt wurde.
• Stellen Sie sicher, dass alle angeschlossenen Innengeräte einge-
schaltet sind.
Informieren Sie sich unter [So prüfen Sie die Anzahl der ange-
schlossenen Geräte] (Beschreibung siehe rechts), wie Sie an
einem Außengerät feststellen können, wie viele Innengeräte
angeschlossen sind.
11-2 Verfahren für Prüfbetrieb
WARNUNG GEFAHR EINES STROMSCHLAGS
• Stellen Sie sicher, dass der Deckel des Schaltkastens
geschlossen ist, bevor Sie die Stromversorgung zwecks Auffül-
len von Kältemittel einschalten.
• Nehmen Sie die Einstellung an der Platine (A1P) des Außenge-
rätes vor, und überprüfen Sie nach dem Einschalten der Strom-
versorgung die LED-Anzeige durch die Schauklappe im Deckel
des Schaltkastens.
• Betätigen Sie die Taster mit Hilfe eines isolierten Stabs durch die
Schauklappe des Schaltkastens.
Da dieser Vorgang bei eingeschalteter Stromversorgung durch-
geführt werden muss, besteht bei Berührung von stromführenden
Teilen die Gefahr eines Stromschlags.
(Siehe Abbildung 32.)
1. Klappe des Elektroschaltkastens
2. Mikroschalter (DS1-1 bis 4)
3. Schauklappe
4. Aufkleber "Wartungsvorkehrungen"
5. LEDs (H1 bis 8P)
6. Taster (BS1-5)
7. Heben Sie den Vorsprung an, um die Schauklappe zu
öffnen
Deutsch
∗
...nicht definiert)
H1P
Zum Überprüfen der Zahl
der Außengeräte: achtmal
Zum Überprüfen der Zahl
der Innengeräte: fünfmal
h
für "0"
ACHTUNG
• Tragen Sie beim Einfüllen des Kältemittels unbedingt Schutz-
ausrüstung (Schutzhandschuhe und Schutzbrille).
• Wegen der Gefahr von Flüssigkeitsschlägen darf Kältemittel nicht
über den zulässigen Maximalbetrag hinaus eingefüllt werden.
• Nehmen Sie das Einfüllen von Kältemittel nicht vor, wenn am
BS-Gerät und am Innengerät gearbeitet wird. (Das BS-Gerät wird
nur in der Baureihe RQCEQ verwendet)
• Achten Sie während der Arbeit bei offener Vorderblende auf den
rotierenden Ventilator.
Der Ventilator kann auch nach dem Ausschalten des Außengerä-
tes noch eine gewisse Zeit rotieren.
Hinweis
• Wenn der Vorgang innerhalb von 12 Minuten nach dem Einschal-
ten von BS-Gerät, Innengerät und Außengerät durchgeführt wird,
leuchtet H2P auf, und der Verdichter läuft nicht.
• Um eine gleichmäßige Verteilung des Kältemittels zu gewährlei-
sten, kann es bis zu etwa 10 Minuten dauern, bis der Verdichter
nach dem Einschalten des Gerätes anläuft. Dies ist keine Funkti-
onsstörung.
<Über das Einfüllen von Kältemittel>
• Der Kältemittel-Einfüllstutzen ist mit dem Rohrleitungssystem im
Inneren des Gerätes verbunden.
Da die internen Rohrleitungen des Gerätes bereits werksseitig
vor dem Versand mit Kältemittel gefüllt wurden, ist beim Anschlie-
ßen des Füllschlauchs Vorsicht geboten.
• Denken Sie nach dem Einfüllen von Kältemittel daran, den Dek-
kel des Kältemittel-Einfüllstutzens zu schließen.
Das Anzugsmoment für den Deckel beträgt 11,5 bis 13,9 N·m.
• Einzelheiten zur Handhabung der Absperrventile finden Sie unter
[Betätigen von Absperrventilen] in Kapitel 11-1.
• Wenn der Kältemittel-Einfüllvorgang beendet oder unterbrochen
wird, ist das Ventil des Kältemitteltanks sofort zu schließen. Wird
das Ventil des Tanks offen gelassen, kann der korrekte Betrag
des tatsächlich eingefüllten Kältemittels verfälscht werden. Durch
verbleibenden Druck nach dem Stopp des Geräts kann eine wei-
tere Menge an Kältemittel aufgefüllt werden.
<Über den Prüfbetrieb>
• Führen Sie nach Abschluss der Installation unbedingt den
Prüfbetrieb durch. Anderenfalls wird der Störungscode "U3"
angezeigt, und der Normalbetrieb kann nicht durchgeführt
werden.
Außerdem kann es durch das Weglassen des Schritts "Prüfen auf
Verkabelungsfehler" ebenfalls zu einem anormalen Betriebsver-
halten kommen. Das Weglassen des Schritts "Beurteilung der
Rohrleitungslänge" kann dazu führen, dass die erwartete Lei-
stung nicht erreicht wird.
