• Die elektrische Verkabelung muss gemäß den Schaltplänen und
der Beschreibung in dieser Anleitung durchgeführt werden.
• Nicht in Betrieb nehmen, bis die Kältemittelverrohrung
abgeschlossen ist.
(Wird die Anlage in Betrieb genommen, bevor die Verrohrung
abgeschlossen ist, kann der Kompressor beschädigt werden.)
• Wenn Stromkabel und Übertragungskabel angeschlossen werden,
auf keinen Fall einen Thermistor, Sensor usw. ausbauen.
(Bei Betrieb ohne Thermistor, Sensor usw. kann der Kompressor
beschädigt werden.)
• Dieses Produkt besitzt einen Phasenumkehrschutzdetektor, der
nur funktioniert, wenn die Stromversorgung eingeschaltet wird.
Falls die Gefahr besteht, dass während des Betriebs des Produkts
ein Stromausfall auftritt oder die Stromversorgung aus- und wieder
eingeschaltet wird, ist eine Phasenumkehrschutzschaltung
einzubauen. Der Betrieb des Produkts mit umgekehrter Phase kann
zu einer Beschädigung des Kompressors und anderer Teile führen.
• Das Stromkabel sicher anbringen. Die Stromzufuhr mit fehlender
N-Phase oder falscher N-Phase führt zu einer Beschädigung
des Gerätes.
• Die Stromversorgung auf keinen Fall mit umgekehrter Phase
anschließen.
Das Gerät kann mit umgekehrter Phase nicht normal funktionieren.
Falls der Anschluss mit umgekehrter Phase vorgenommen wird,
sind zwei der drei Phasen zu vertauschen.
• Darauf achten, dass der elektrische Unsymmetriegrad nicht größer
als 2% ist. Wird dieser Wert überschritten, verringert sich die
Lebensdauer des Gerätes.
Wird der Wert von 4% überschritten, schaltet sich das Gerät aus,
und ein Störungscode wird auf der Fernbedienung des
Innengerätes angezeigt.
• Das vorgeschriebene Kabel sicher anschließen und mit der
angebrachten Klemme sichern, ohne äußeren Druck auf
die Klemmenteile (Klemme für Stromkabel, Klemme für
Übertragungskabel und Erdklemme) auszuüben.
• Installieren Sie einen Schalter, mit dem Sie alle Pole von
der Hauptstromversorgung ausschalten können.

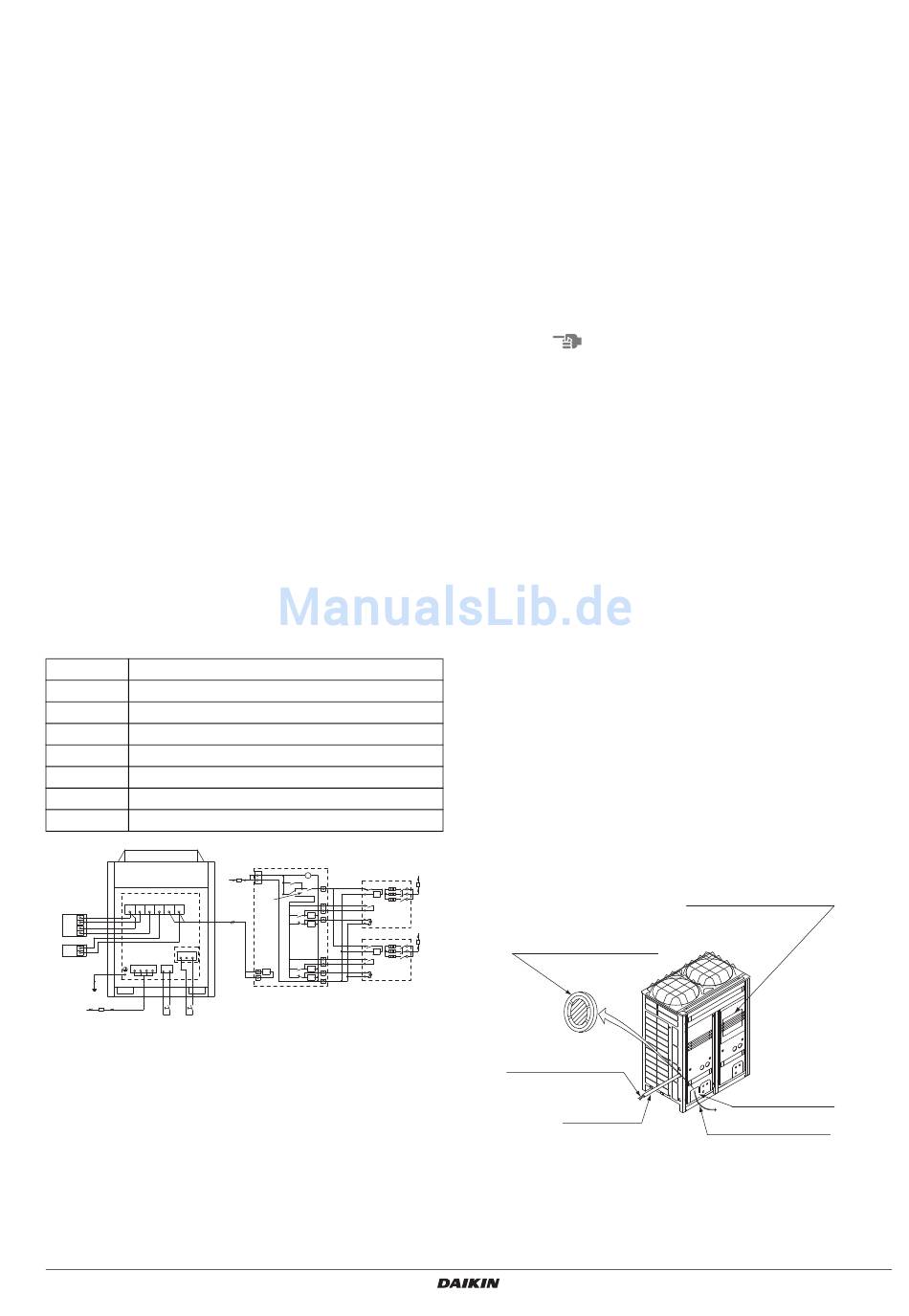

7-1 Beispiel der Verkabelung des ganzen Systems
T1
Timer
Ry0, Ry1
Relais
K1M
Elektromagnetisches Schaltschütz (Abtauheizung)
E1H
Abtauheizung
S1T
Thermostat für Innentemperatureinstellung
S2T
Abtauabschlussthermostat
Y1S
Magnetventil
H1P
Abtaulampe
2
5
X2M
8
C
C1
W1
R
P1
P2
6
7
16
A5P
X1M
A
B
C
15
X1M
X3M
L1
L2
L3 N
1
2
17
1
4 18
Hinweis: 1. Verwenden Sie einen spannungslosen Kontakt für Mikrostrom für den
Fernsteuerschalter (nicht mehr als 1 mA, 12 V DC)
Hinweis: 2. Gesamtkapazität für Warnung, Alarm: 0,5 A oder weniger bei AC 220
bis 240 V.
Kapazität für Betriebsausgabe: 0,5 A oder weniger bei AC 220 bis 240 V.
1 3-Phasen-Spannung 50 Hz 380~415 V
Fehlerstrom-Schutzschalter (Hochfrequenztyp) (zum
Schutz vor Erdschluss, Überlastung und Kurzschluss)
2 Außengeräte
3 Fehlerstrom-Schutzschalter (zum Schutz vor Erdschluss,
Überlastung und Kurzschluss)
4 Fernbedienungsschalter (siehe Hinweis 1.)
LREQ5~20B7Y1
Luftgekühltes Kältemittel-Kondensatorgerät
4PW74302-1D – 2016.11
9
11
TeS1
T1
Ry0
Ry1
NC
S1T
3
T1
t°
Y1S
10
No
E1H
S2T
K1M
t°
Ry0
RY0
Ry0
H1P
K1M
12
S1T
t°
Y1S
S2T
E1H
t°
K1M
Ry0
RY0
RY1
Ry0
H1P
K1M
5 Hochwechselspannung 220~240 V (siehe Hinweis 2.)
Warnungsausgabe
Vorsichtsausgabe
Betriebsausgabe
Ausführungsausgabe
6 Vorsichtseingabe
7 Warnungseingabe
8 Alarmtafel
9 Schalttafel (vor Ort zu beschaffen)
10 Timer
11 Innenaggregat
12 Innenaggregat
13 Fehlerstrom-Schutzschalter
14 Fehlerstrom-Schutzschalter
15 Bedienfeld
16 Ausführungseingang
17 Erdungsleitung
18 AUS: Normalbetrieb
EIN: Geräuscharmer Betrieb
Hinweis
• Ein Schutzrohr für Stromversorgungskabel verwenden.
• Achten Sie darauf, dass die Schwachstromkabel (z. B. für
die Fernbedienung, zwischen den Geräten usw.) und die
Starkstromkabel nicht zu dicht beieinander verlaufen,
sondern mindestens 50 mm Abstand haben.
Zu große Nähe kann elektrische Interferenz, Funktionsstörungen
und Beschädigung verursachen.
• Schließen Sie die Starkstromkabel an den Starkstrom-
Klemmenblock an, und sichern Sie diese gemäß der Beschreibung
in
"7-2 Verfahren für eingehende Verkabelung" auf seite
• Schließen Sie die Stromversorgung nicht an den Klemmenblock
für die Übertragungskabel für Warnungs-, Alarm-,
Betriebsausgabe und den Fernbetriebsschalter an. Anderenfalls
wird das gesamte System beschädigt.
• Die Übertragungskabel sind gemäß der Beschreibung in
"7-3 Verfahren für Stromversorgungsverkabelung" auf seite 13
zu sichern.
• Sichern Sie die Kabel mit Klemmen, wie z. B. Isolations-
Kabelbindern, um Kontakt mit den Rohrleitungen zu vermeiden.
• Formen Sie die Kabel, um Strukturen, wie z. B. den
Steuerkastendeckel, vor Verformung zu schützen. Schließen
Sie den Deckel einwandfrei.
7-2 Verfahren für eingehende Verkabelung
• Führen Sie die Hochspannungskabel (Stromversorgungskabel,
Erdleiter und Warnungs-/Alarm-/Betriebskabel) durch die
Kabelöffnungen an der Seite oder Front des Geräts
(Vorprägungsöffnungen) bzw. am Bodenrahmen
(Vorprägungsöffnungen).
• Führen Sie die Niederspannungskabel (für Fernbetriebsschalter)
durch die Kabelöffnungen (Vorprägungsöffnungen) an der
Vorderseite des Geräts bzw. durch die Kabeleinlässe.
13
Deckel für
14
Durchgangsöffnung
Schraffierten Bereich
ausschneiden
Hochspannungskabel
Schutzrohr
12.
Stromlaufplanaufkleber
(Rückseite des
Steuerungskasten-
deckels)
Rohrleitungsauslass
Niederspannungskabel
Installationsanleitung
