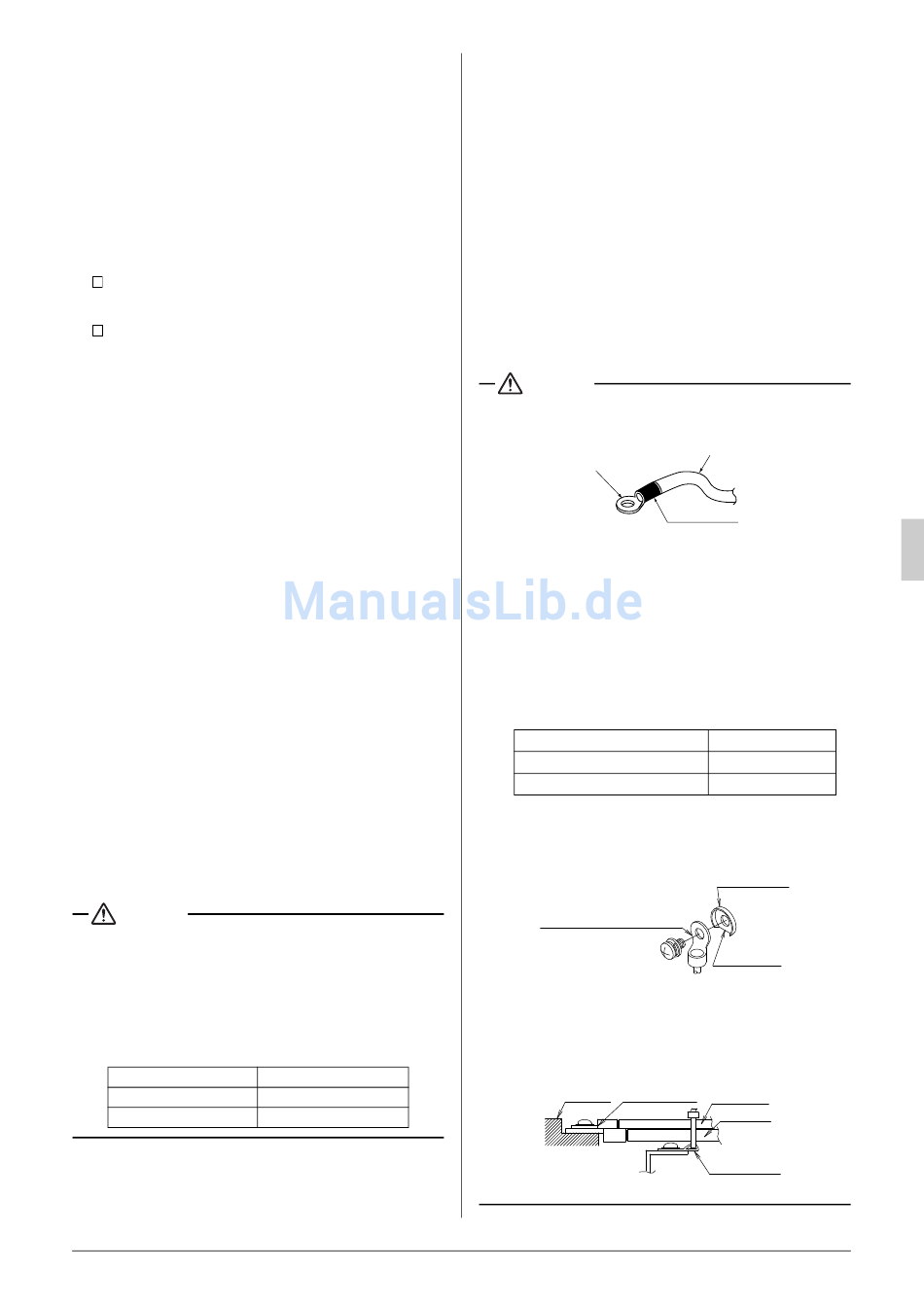

Max. anschließbare Anzahl von Außengeräten
eines anderen Systems
(Siehe Abbildung 23.)
1. Außengerät
2. Innengerät
3. Abzweigung 1
4. Abzweigung 2
5. In einer Abzweigung ist keine weitere Abzweigung
zulässig
6. Hauptleitung
7. Zentrale Fernbedienung usw.
8. Abzweigung 3
9. Übertragungsleitung zwischen Außengerät und Innenge-
rät
10. Übertragungsleitung zwischen Außengerät und Außenge-
rät
Zwischen Außengerät und Außengerät desselben Systems
2
(Nur für Multi System)
Max. Kabellänge:
Übertragungsleitung zu Wahlschalter KÜHLEN/HEIZEN
3
Max. Kabellänge:
• Die Übertragungskabel im Schaltkasten sind mit der Klemme (2)
zu sichern, wie in Abbildung 24 gezeigt.
(Siehe Abbildung 24.)
1. Im Elektroschaltkasten
2. Mit der mitgelieferten Klemme (2) im Schaltkasten
sichern.
• Die Übertragungskabel außerhalb der Geräte müssen zusam-
men mit den bauseitigen Kältemittel-Rohrleitungen verlegt und
mit Band (vor Ort zu beschaffen) umwickelt werden, wie in Abbil-
dung 25 gezeigt.
• Baureihe Wärmepumpe (RQ(C)YQ)
(Siehe Abbildung 25.1.)
1. Flüssigkeitsseitige Rohrleitung
2. Gasseitige Rohrleitung
3. Übertragungskabel
4. Isoliermaterial
5. Schutzband
• Baureihe Wärmerückgewinnung (RQCEQ)
(Siehe Abbildung 25.2.)
1. Gasseitige Ansaugrohrleitung
2. HP/LP-Gasrohrleitung
3. Flüssigkeitsseitige Rohrleitung
4. Isoliermaterial
5. Schutzband
6. Übertragungskabel
• Bei Multi Systemen:
1. Die Übertragungsleitungen zwischen Außengeräten im glei-
chen Rohrleitungssystem müssen an die Klemmen Q1 und
Q2 (TO MULTI UNIT) angeschlossen werden.
Werden die Leitungen an die Klemmen F1, F2
(TO OUT/D UNIT) angeschlossen, kommt es zu einer Funkti-
onsstörung im System.
2. Die Leitungen zu anderen Systemen sind an die Klemmen F1
und F2 (TO OUT/D UNIT) an der PC-Platine des Hauptgerä-
tes anzuschließen. Das Hauptgerät ist dasjenige Außengerät,
an dem die Übertragungsleitungen zum Innengerät ange-
schlossen sind. Die anderen Außengeräte sind Nebengeräte.
ACHTUNG
• Schließen Sie an Klemmen für Übertragungskabel niemals Hoch-
spannungskabel an. Anderenfalls kann das gesamte System zer-
stört werden.
• Beachten Sie beim Anschließen von Leitungen an den Klemmen-
block der PC-Platine, dass die PC-Platine durch übermäßige
oder zu starkes Festziehen beschädigt werden. Gehen Sie ent-
sprechend sorgsam vor.
Die Anzugsmomente der Klemmen für Übertragungsleitungen
können Sie der nachstehenden Tabelle entnehmen.
Schraubengröße
M3 (A5P)
M3,5 (A1P)
Deutsch
: 10
: 30 m
: 500 m
Anzugsmoment (N·m)
0,53 - 0,63
0,80 - 0,96

7-5 Anschlussverfahren Hochspannungskabel

Schließen Sie die Stromversorgungskabel an den Stromversor-
gungs-Klemmenblock an und sichern Sie das Kabel mit Hilfe der mit-
gelieferten Klemme, wie in Abbildung 26 gezeigt.
(Siehe Abbildung 26.)
1. Stromversorgung (3N~50Hz 380-415V)
2. Fehlerstrom-Schutzschalter
3. Abzweigschalter, Überstromauslöser
4. Erdleiter
5. Isolierhüllen anbringen
6. Stromversorgungs-Klemmenblock
7. Erdungsklemme
8. Klemme (2) (mitgeliefert)
• Die Phasen L1, L2, L3 und N des Hochspannungskabels sind mit
Hilfe der mitgelieferten Klemme (2) einzeln am Haken zu sichern.
• Die Erdungskabel sind mit Hilfe der mitgelieferten Klemme (2) an den
Hochspannungskabeln zu befestigen, um die Einwirkung von äuße-
ren Kräften auf den Klemmenblock zu verhindern.
• Verlegen Sie die Kabel so, dass die Erdungskabel nicht mit Verdich-
ter-Zuleitungskabeln in Berührung kommen. Falls sich diese Kabel
berühren, kann sich dies negativ auf andere Geräte auswirken.
ACHTUNG
• Verwenden Sie unbedingt Crimpklemmen mit Isolierhüllen für die
Anschlüsse. (Siehe die Abbildung unten.)
Crimp-Anschlussklemme
• Verwenden Sie ein vorschriftsmäßiges Hochspannungskabel,
schließen Sie das Kabel fest an und sichern Sie das Kabel so,
dass eine mechanische Belastung des Klemmenblocks vermie-
den wird.
• Verwenden Sie zum Festziehen der Schrauben der Anschlus-
sklemmen einen geeigneten Schraubendreher. Ein Schrauben-
dreher mit zu kleinem Kopf beschädigt den Schraubenkopf,
wodurch das korrekte Festziehen der Schrauben nicht mehr mög-
lich ist.
• Bei einem übermäßigen Festziehen der Anschlussschrauben
können diese Schrauben zerbrechen.
Die Anzugsmomente der Klemmenschrauben können Sie der
nachstehenden Tabelle entnehmen.
Schraubengröße
M8 Hochspannungsklemme
M8 Erdungsklemme
• Der Erdleiter ist er so zu verlegen, dass er durch den Ausschnitt
der Tellerscheibe führt. (Siehe Abbildung unten.) Ein unsachge-
mäß ausgeführter Erdungsanschluss kann dazu führen, dass die
Erdung nicht ausreicht.
Crimp-Anschlussklemme
• Wenn zwei Kabel an dieselbe Klemme angeschlossen werden,
sind diese so anzuschließen, dass die Rückseiten der Crimpkon-
takte einander zugewandt sind. Außerdem ist darauf zu achten,
dass das dünnere Kabel oben liegt und dass beide Kabel zusam-
men mit der mitgelieferten Klemme (2) am Kunststoffhaken gesi-
chert werden.
Klemmen-
Crimp-
block Anschlussklemme
Hochspannungsleitung
Isolierhülse
Anzugsmoment (N·m)
5,5 ~7,2
9,7~11,7
Tellerscheibe
Ausschnitt
Draht: dünn
Draht: dick
Kunststoffhaken
