Gewicht mühelos tragen kann. SCHÄDEN FÜHREN. VERWENDEN Ist dies nicht der Fall, kann die Anlage umkippen, was ZUBEHÖRTEILE VON DAIKIN, DIE SPEZIELL FÜR DEN wiederum Verletzungen zur Folge haben kann. EINSATZ AUSRÜSTUNG ENTWICKELT Berücksichtigen Sie bei der Installation, dass starke...
ACHTUNG WARNUNG Installieren Sie die Klimaanlage möglichst nicht an den Sollte während der Installationsarbeiten Kältemittelgas folgenden Plätzen bzw. Orten: austreten, muss der Raum sofort entlüftet werden. Räume mit einem Vorkommen an Mineralöl, Öldampf Wenn Kältemittelgas in Kontakt mit Flammen kommt, oder Ölspritzern (z.B.

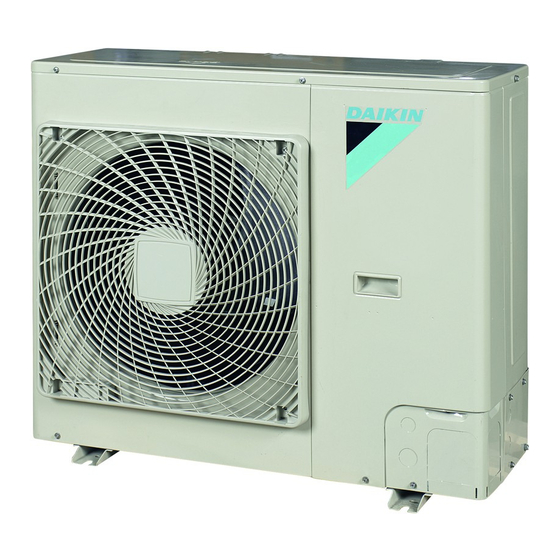

Installation Bei Installation der Einheit an einem sehr windigen Ort sind folgende Punkte zu beachten. Informationen zum Einbau von Innengeräten finden Sie in der Starke Winde von 5 m/Sek. oder mehr, die von außen gegen Installationsanleitung des jeweiligen Innengeräts. den Luftauslass des Außengeräts blasen (ausgeblasene Luft Die Abbildungen zeigen ein Außengerät der Klasse 125.
ORSICHTSMAßNAHMEN BEI DER LATZBEDARF FÜR DIE NSTALLATION NSTALLATION Die hier verwendeten Zahlen stellen die Abmessungen für die Modelle der Klassen 71-100-125 dar. Zahlen zwischen ( ) stellen die Überprüfen Sie die Stärke und Ebenheit der Aufstellungsfläche, Abmessungen für die Modelle der Klassen 100-125 dar. (Maßeinheit: so dass die Einheit nach der Installation keine Vibrationen oder Betriebslärm erzeugt.
Kältemittelleitungsgröße Bei Installation mehrerer Einheiten (2 Einheiten oder mehr) pro Reihe mit Seitenverbindung. Paarsystem (Siehe Abbildung 2) Kältemittelleitungsgröße Gasleitung Flüssigkeits- Klasse Standardgröße Vergrößert leitung 71, 100, 125 Ø15,9 Ø19,1 Ø9,5 Simultanbetriebssystem (Zwilling: siehe Abbildung ≥2000 dreifach: siehe Abbildung Die Rohrleitungen zwischen Außengerät und Verzweigung (L1) ≥400 (600) müssen die gleiche Größe wie die Außenanschlüsse besitzen.
Kneifen Sie die Rohrleitungsenden zusammen oder dichten Sie ÄLTEMITTELLEITUNGEN sie mit Klebeband ab, um zu verhindern, dass Schmutzpartikel, Flüssigkeit oder Staub eindringen. Bauseitige Rohrleitungen können in vier Richtungen installiert werden. Aufstellungsort Installationszeitraum Schutzmethode Zusammenkneifen der Länger als ein Monat Rohrleitung Außengerät Weniger als ein Monat Zusammenkneifen...
Seite 10
Vorsichtsmaßnahmen bei der Handhabung von Warnhinweise zur Handhabung der Ventilabdeckung Absperrventilen Der Pfeil zeigt, ab wann die Ventil- abdeckung als geschlossen gilt. Die Absperrventile der Verbindungsleitungen zwischen Innen- Vermeiden Sie Beschädigungen. und Außengeräten werden werkseitig vor dem Versand geschlossen. Achten darauf, Ventil- abdeckung nach Betätigung des...
Warnhinweise zu Bördelanschlüssen Vorsichtsmaßnahmen bei Lötarbeiten Die Abmessungen der Bördelanschlüsse sowie die Anzieh- Sorgen Sie für eine Stickstoffzufuhr, wenn Sie Lötarbeiten drehmomente sind der folgenden Tabelle zu entnehmen. (Durch durchführen. zu starkes Anziehen können die Bördelungen reißen.) Wenn Sie beim Löten keinen Stickstoff zuführen oder keinen Stickstoff in die Rohrleitungen einleiten, werden große Mengen "A"- oxidierten Films erzeugt, der die Innenseite der Rohrleitungen...
Dichtheitsprüfung Bei diesem Modell ist es nicht erforderlich, zusätzliches Kältemittel einzufüllen, wenn die Rohrleitung ≤30 m lang ist. Eine Dichtheitsprüfung muss gemäß der Norm EN378-2 durch- geführt werden. Bei Zwillings- oder Dreifachsystemen setzt sich die HINWEIS Rohrleitungslänge aus der Länge der Hauptleitung Entlüften Sie die Rohrleitungen, und überprüfen Sie den und der Länge der Verzweigungsleitung zusammen.
Vorsichtsmaßnahme beim Abpumpen Beispiel 1 Das Außengerät ist zum Schutz des Verdichters mit einem L2=7 (Ø9,5) Tiefdruckschalter ausgestattet. Typ 71 L1=35 (Ø9,5) Innengerät HINWEIS Der Niederdruckschalter darf in diesem Betriebs- Typ 100 L3=5 (Ø6,4) modus auf keinen Fall kurzgeschlossen werden. Typ 35 Außengerät mit Wärmepumpe Gehen Sie beim Abpumpen die wie nachfolgend beschrieben vor.
Verlegen Sie die Elektrokabel so, dass die vordere Abdeckung LEKTRISCHE NSCHLÜSSE nicht hochgedrückt wird, wenn Sie an den Kabeln arbeiten, und bringen Sie die vordere Abdeckung so an, dass sie fest sitzt. Sämtliche Verkabelungsarbeiten müssen von einem qualifizierten Elektriker durchgeführt werden. Alle vor Ort beschafften Teile und vorgenommenen Elektroinstallationen müssen den jeweiligen Orts- und Landesvorschriften entsprechen.
Gründen nicht ver- Modell rung Kabeltyp Durchmesser Einheiten wendet werden können. RR71B7V3B Schließen Sie keine Kabel mit unterschiedlichen 32 A Durchmessern an dieselbe Netzklemme an. (Lose RQ71B7V3B Anschlüsse können eine Überhitzung verursachen.) H05VV-U3G RR100B7V3B Gehen Sie beim Anschließen von Kabeln desselben 40 A Durchmessers entsprechend der folgenden Abbildung vor.
Probelauf Diagnose Stellen Sie sicher, dass die Absperrventile auf der Flüssigkeits- Auf dem Display der Fernbedienung und Gasseite geöffnet sind. Wird die Einheit aufgrund einer Störung gestoppt, können Sie das Problem anhand des auf der Fernbedienung angezeigten Öffnungsrichtung Fehlercodes beheben. Flüssigkeitsseite Fehlercode Beschreibung...
