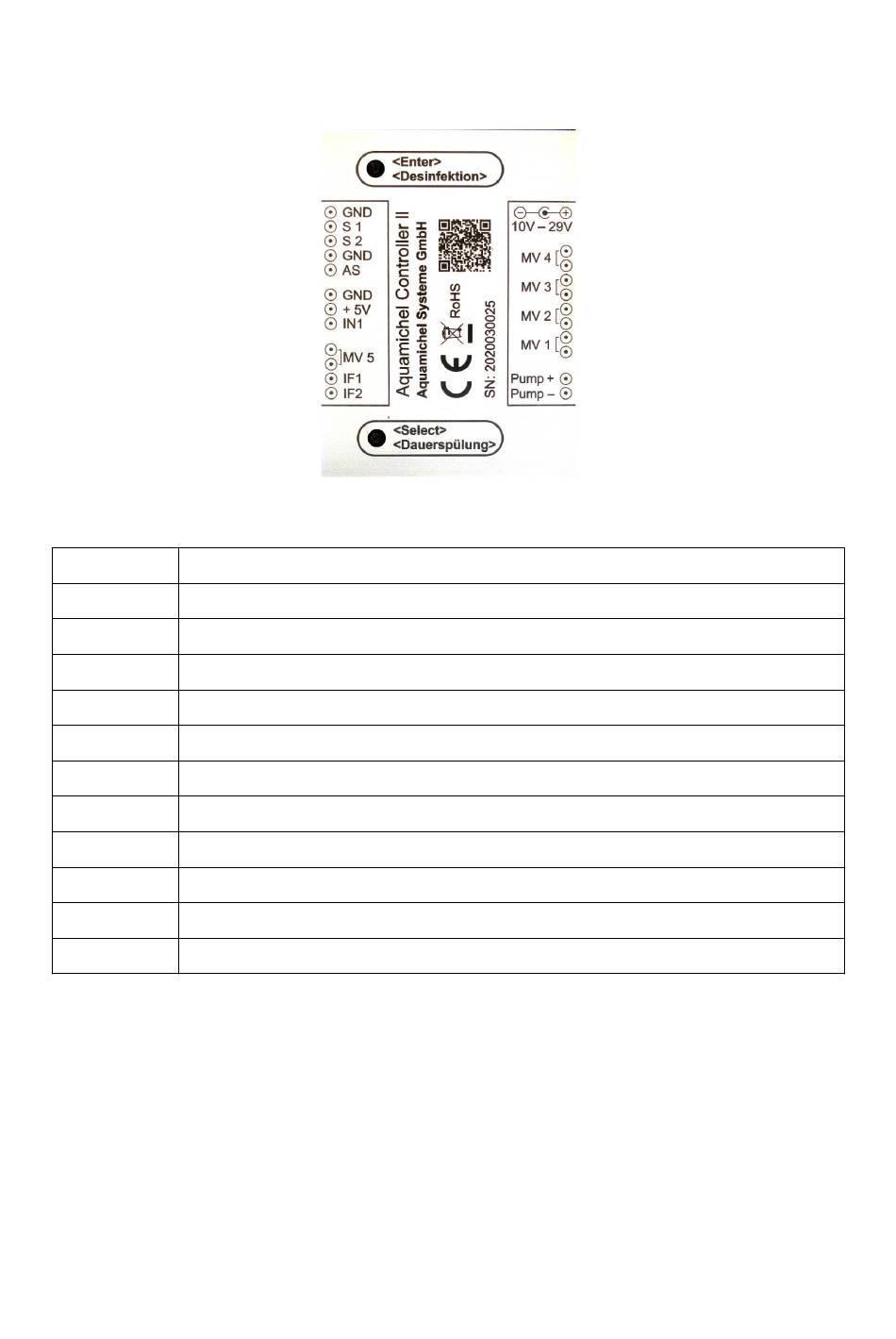

Die Anschlüsse am Aquamichel Controller II
Linke Seite
GND
Anschluss externe Taster 1 & 2
S1
Anschluss externer Taster 1
S2
Anschluss externer Taster 2
GND
Aquastop Sensor
AS
Aquastop Sensor
GND
Für zukünftige Erweiterungen (aktuell nicht nutzbar)
+5V
Für zukünftige Erweiterungen (aktuell nicht nutzbar)
IN1
Für zukünftige Erweiterungen (aktuell nicht nutzbar)
MV5
Für zukünftige Erweiterungen (aktuell nicht nutzbar)
MV5
Für zukünftige Erweiterungen (aktuell nicht nutzbar)
IF1
Für zukünftige Erweiterungen (aktuell nicht nutzbar)
IF2
Für zukünftige Erweiterungen (aktuell nicht nutzbar)
Die 7 unteren linken Anschlüsse sind Vorbereitungen für zukünftige Erweiterungen
– wie z.B. ein weiteres Magnetventil M5 – und können aktuell nicht genutzt
werden.
