Gelenkwellenmontage - SaMASZ Z2-780 Betriebsanleitung

Das Gelenk (1) abdrehen, die Räder (2) nach innen umdrehen. Das Gelenk (1) an den
kürzeren Augen des Kopfes der Schienbeine 3 (Abb. 9) Zwecks Rückkehr der Räder nach außen
des Rahmens die Tätigkeiten analog wiederholen.
5.5.

Gelenkwellenmontage

Die Welle soll man mit dem winkelbreiten Gelenk von der Seite des Kreiselschwaders
einlegen.
Das Schutzrohr muss gegen Umdrehen durch Sicherungskette versichert werden, indem die
Kette zu einem festen Punkt am Fahrgestell des Traktors sowie am Vielkeilwellenschutz des
Kreiselschwaders gebunden wird
ACHTUNG:
Falls nötig, Gelenkwelle gemäß ihrer Betriebsanleitung vom Hersteller
kürzen (Bild 10 ).
ACHTUNG:
Gelenkwelle soll nur während der Arbeit angebaut werden. Während
Transport und Wartung soll die Gelenkwelle vom Schlepper abgebaut
werden.
ACHTUNG:
Verwenden Sie nur Maschinen mit Gelenkwellen, die für diese Geräte
geeignet sind. Vor der Arbeit prüfen, ob alle Schutzeinrichtungen am
Schlepper, Schwader und Gelenkwelle vorhanden sind. Beschädigte oder
verlorene
Gelenkwellenbefestigung prüfen. Von rotierenden Teilen Abstand halten –
Todes oder Verletzungsgefahr! Während der Wartungsarbeiten bei
Welle/Kreiselschwader,
abgeschaltet werden. Bitte sorgfaltig Bedienungsanleitung lesen.
ACHTUNG:
Die Teleskop-Gelenkwellen soll man mit der Seite von dem winkelbreiten
Gelenk zum Kreiselschwader montieren.
Betriebsanleitung

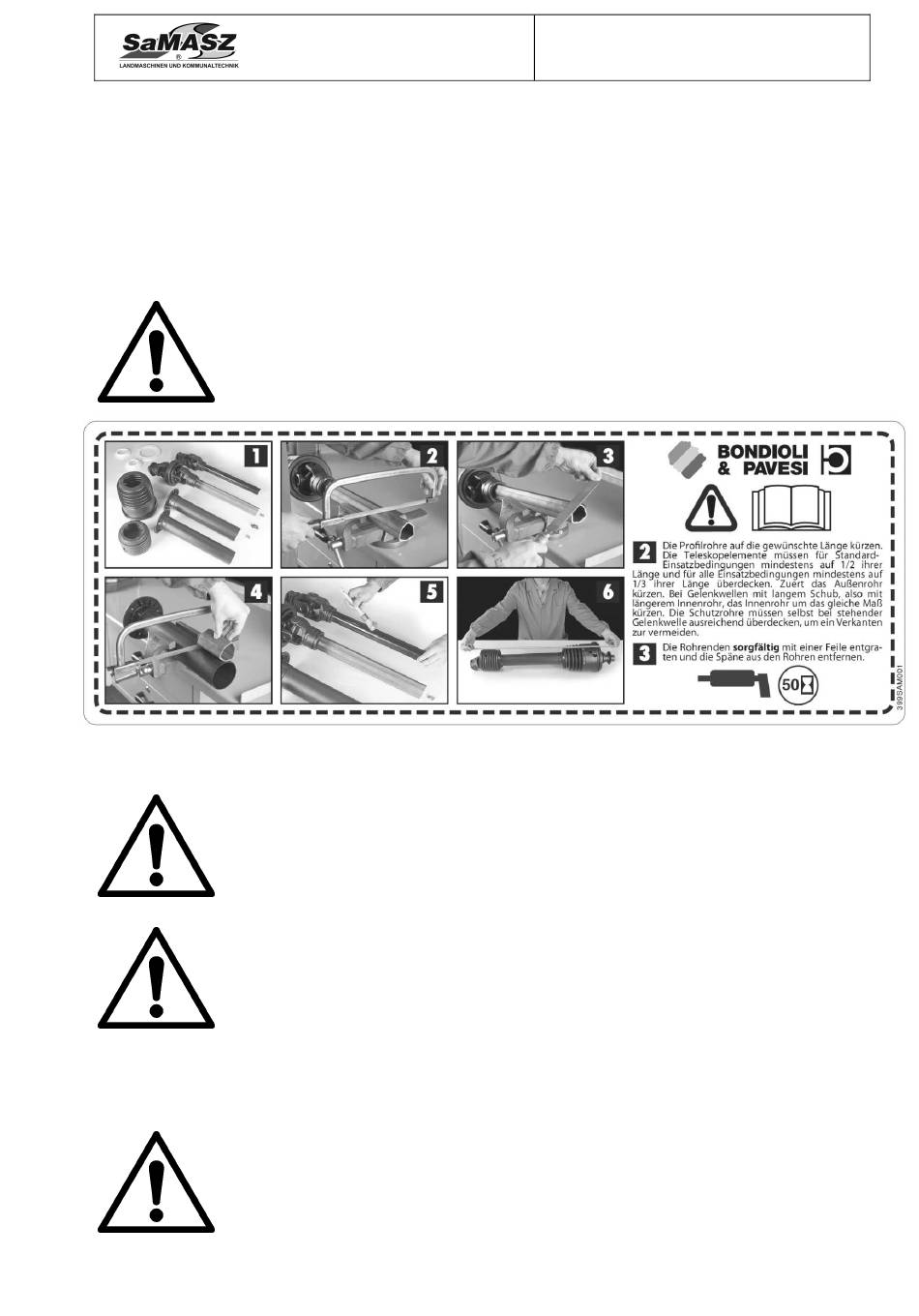

Bild 10. Betriebsanleitung zum Kürzen von Gelenkwelle
Teile für
Schleppermotor
Doppelkreiselschwader Z2-780
neue austauschen
und
- 13 -
bzw. ergänzen.
Zapfwelleantrieb sollen
