4.5. Gelenkwellenmontage

Mäher werden durch Gelenkwelle (540 Nm – siehe Tab. 2) angetrieben. Gelenkwelle soll auf
die Vielkeilwelle des Mähers sowie Antriebswelle des Schleppers angebaut werden.
Das Schutzrohr muss gegen Umdrehen durch Sicherungskette versichert werden, indem die
Kette zu einem festen Punkt am Fahrgestell des Traktors sowie am Vielkeilwellenschutz des
Mähers gebunden wird.
Bei Wellen mit Schnappschloss müssen zusätzliche Schutzvorrichtungen angebaut werden.
ACHTUNG:
Vor Arbeitsbeginn Bedienungsanleitung der Gelenkwelle lesen. Bei
Beschädigung der Welle durch falsche Benutzung, übernimmt Firma SaMASZ
keine Verantwortung, wenn der Hersteller der Gelenkwelle die Garantie
ablehnt. Längere Arbeit der überlasteten Gelenkwelle – über 10 Sekunden
verboten.
ACHTUNG:
Länge der Gelenkwelle bei minimalen und maximalen Ausschub prüfen.
Gegenseitige Überlappung der Rohren muss mindestens
betragen. Wenn die serienmäßige Gelenkwelle diese Bedingungen nicht
erfüllt, muss man sich an SaMASZ wenden, um eine richtige Gelenkwelle zu
bekommen. Beschädigung der Gelenkwelle durch falsche Länge liegt außer
Garantie.
ACHTUNG:
Verwenden Sie nur Maschinen mit Gelenkwellen, die für diese Geräte
geeignet sind. Vor der Arbeit prüfen, ob alle Schutzeinrichtungen am
Schlepper, Wender und Gelenkwelle vorhanden sind. Beschädigte oder
verlorene
Gelenkwellenbefestigung prüfen. Von rotierenden Teilen Abstand halten –
Todes oder Verletzungsgefahr! Während der Wartungsarbeiten bei
Welle/Kreiselwender,
abgeschaltet werden und mit dem herausgenommenen Schlüssel aus dem
Zündschluss. Bitte sorgfaltig Bedienungsanleitung lesen.
ACHTUNG:
Überlastkupplung muss schlepperseitig, Freilauf mäherseitig angebaut
werden.
Betriebsanleitung

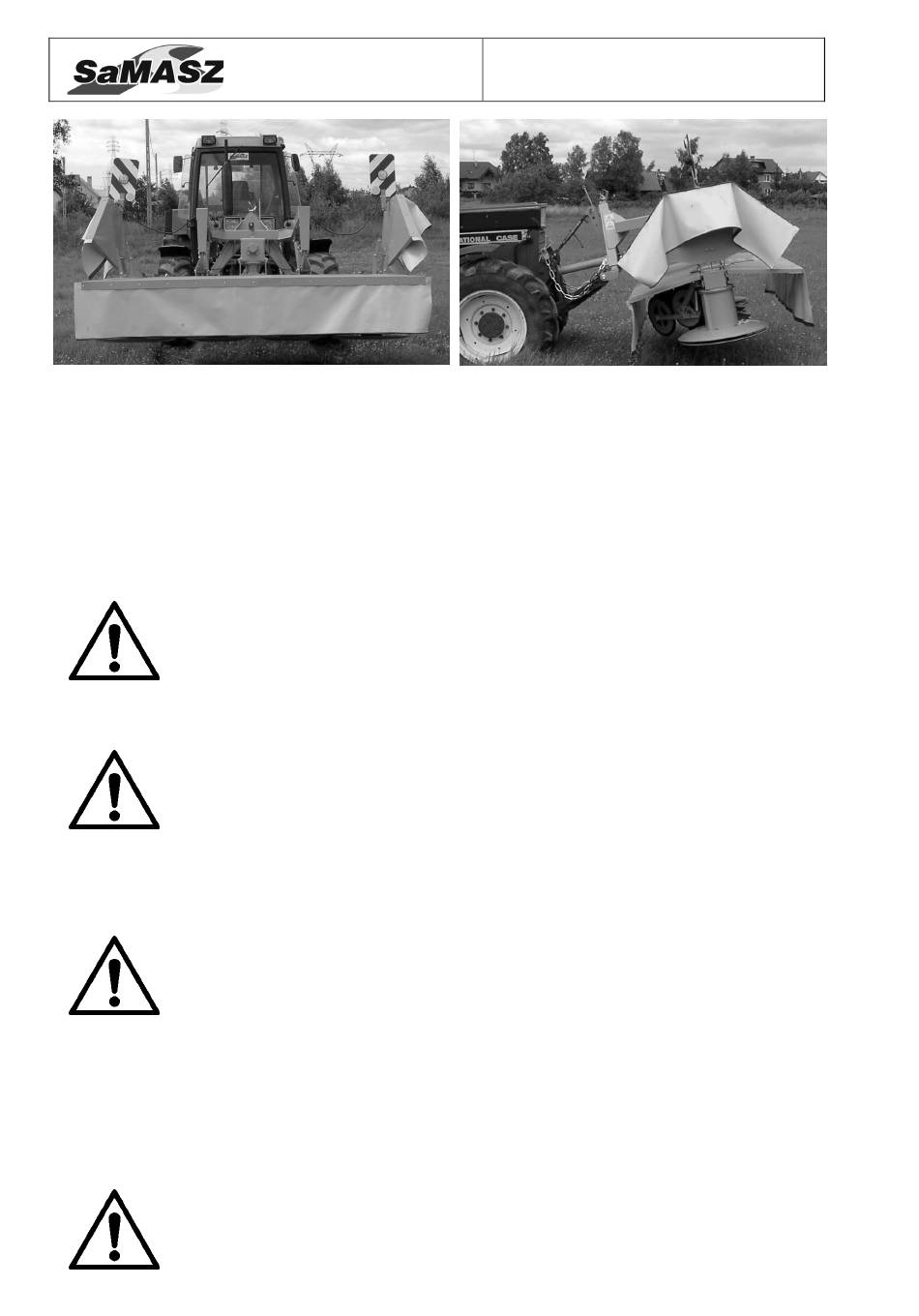

Bild 8. Transportstellung
