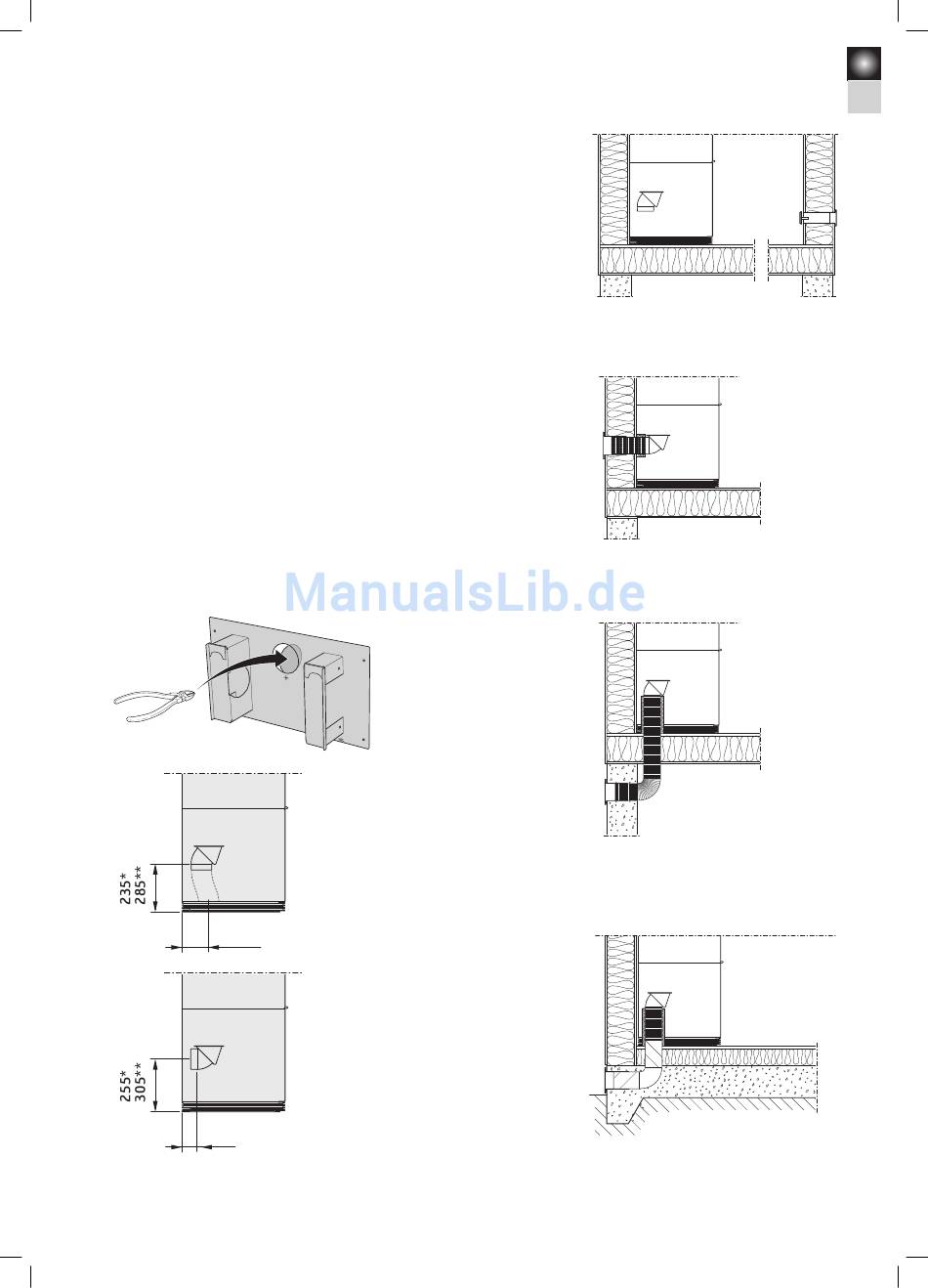

Zufuhr von Verbrennungsluft

Es ist für eine Zufuhr von Verbrennungsluft zu sorgen. Die Zufuhr der
Verbrennungsluft erfolgt direkt über einen Kanal von außen oder indirekt über
ein Ventil in der Außenwand des Raums, in dem der Heizkamin steht. Bei der
Verbrennung wird eine Luftmenge von ca. 25 m
Installationsvarianten aufgezeigt. Der Verbrennungsluftstutzen am Heizkamin
besitzt einen Außendurchmesser von 100 mm.
In warmen Bereichen ist der Kanal gegen Kondensation zu isolieren. Im
Contura Frischluftanschlussset finden Sie alle Bauteile, um eine fachgerechte
Zuluftleitung zu erstellen. Alu-Flexrohr, Kondensationsschutz, Wanddurchführung,
Isolationsrosette für die Innenwand und ein Außengitter sind im Zubehörset
vorhanden.
Beachten Sie die beigefügte Installationsanleitung.
Eine entsprechende alternative Dämmung des Verbrennungsluftschlauch mit 30
mm Mineralwolle und einer Feuchtigkeitsbarriere ist auch möglich.
Der Verbrennungsluftschlauch mit Kondensationsschutz im Contura
Frischluftanschlussset hat eine Länge von 1000 mm.
Sollbruchstelle
Um den Verbrennungsluftschlauch durch die Bodenplatte zu
führen, wird die Sollbruchstelle entfernt.
130
130
72
72
* Ohne Sims/Bank
** Mit Sims/Bank
3 /h verbraucht. Rechts werden einige
Zuluft nach unten
Zuluft nach hinten
DE
63
ZULUFT
HK
HK
HK
HK
HK
HK
HK
HK
