Ständermontage
1
2
1

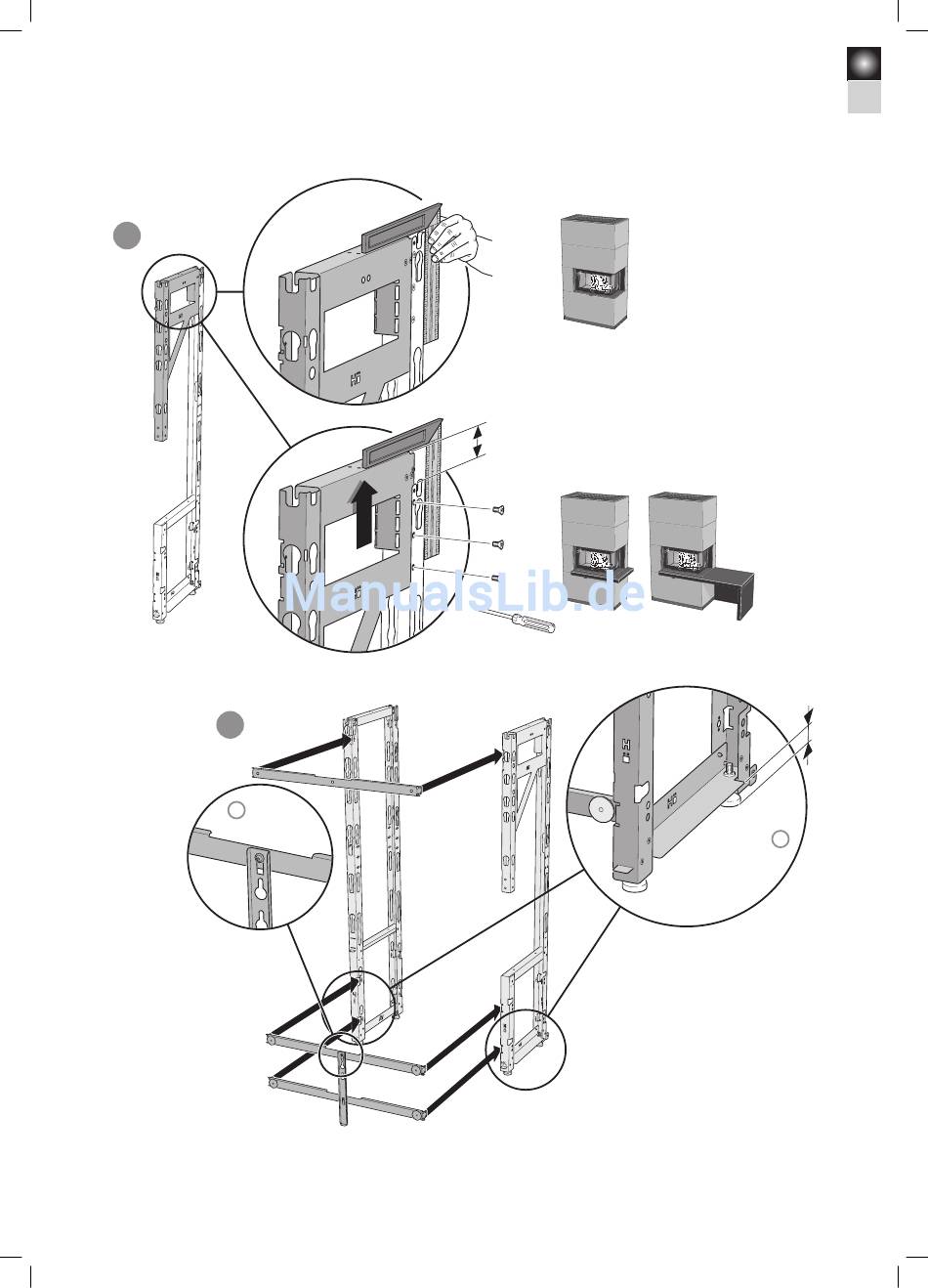

Diese Querstrebe (Ring
1) muss so gedreht sein,
dass die Aussparung
nach oben weist, damit
sich die Drahtseile der
Klappe frei bewegen
können. Kontrollieren
Sie ebenfalls, ob die vier
Magnethalterungen
bis zum Anschlag
eingeschraubt sind.
90°
90°
m
5 0 m
PZ2
STÄNDERMONTAGE
Ohne Sims
Mit Sims/Bank
(ergibt den
Höhenunterschied
von 50 mm)
~ 4 8
2
Die untere Strebe (Ring 2) muss
außen und vorn überstehen sowie
als Steinstützfläche dienen.
